NRF24L01 mayor radio con una modificación de DIY antena dipolo.

La situación fue que pude sólo transmitir y recibir a través de 2 o 3 paredes con una distancia de aproximadamente 50 pies, utilizando módulos estándar nRF24L01 +. Esto fue suficiente para mi uso.

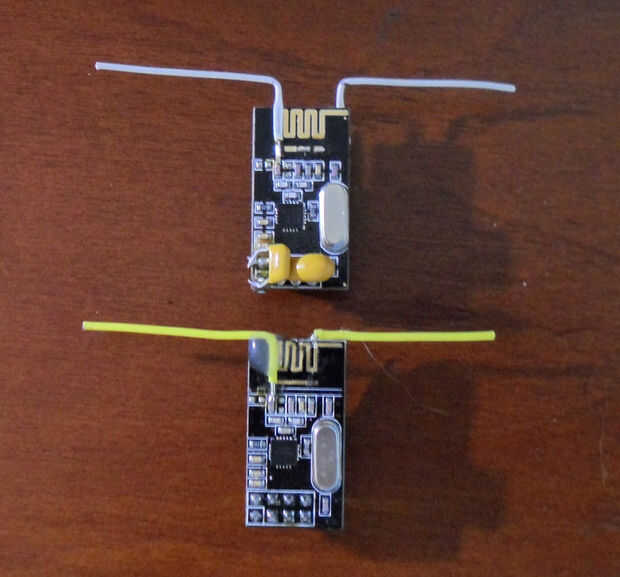

Antes había Intenté agregar condensadores recomendados, pero para mí y para mi hardware tiene muy poca a ninguna mejora. Así, por favor ignorarlos en las fotos.

Para mi sensores remotos no quiero la mayor parte de una unidad como un nRF24L01 + PA + LNA con un montaje de SMA y antena exterior. Así que creado este módulo modificado.

Con esto modificado RF24 módulo que podría ir a través de cuatro paredes con una distancia de aproximadamente 100 pies.

Este módulo debe también casi el doble de la distancia en un módulo estándar nRF24 cuando se utiliza con aplicaciones de línea de la vista; como RF planos, quad-Cobres, coches y barcos (100s de metros). No he hecho las pruebas de la línea de visión clara. En mis pruebas había aparatos de cocina y armarios y armarios llenos de cosas entre los transceptores.

Aquí es algunos información en profundidad sobre una antena de dipolo https://en.wikipedia.org/wiki/Dipole_antenna más antenas estudian probar: http://www.arrl.org o http://antenna-theory.com

He estudiado diseño de la antena algunas, pero hay mucho datos específicos de diseño y teoría alrededor de una gran y creciente cantidad de diseños de la antena (especialmente para antenas compactas de alta frecuencia), que es fácil sentirse un poco perdido en el bosque. Así experimentación tiende a jugar un papel clave.

Ahora habiendo pasado por todo esto, te doy aquí la aplicación de mi modificación de diseño resultante.
