RGB LED fundido BTA3O clase proyecto (4 / 7 paso)

Paso 4: Frizting.org

Fritzing es un proceso paso a paso que puede ser hecho por cualquier persona. Para explicar Fritzing proporciono un enlace http://fritzing.org/download/. Aquí usted puede descargar y probar por ti mismo ver lo fácil que es este programa. Después de descargar el programa siga las instrucciones en la siguiente lista de paso a paso.

1. Abrir el programa. Será en la vista de la protoboard. Aquí puede colocar los componentes deseados que desea utilizar en su circuito. También puede hacer clic en los componentes para cambiar sus atributos.

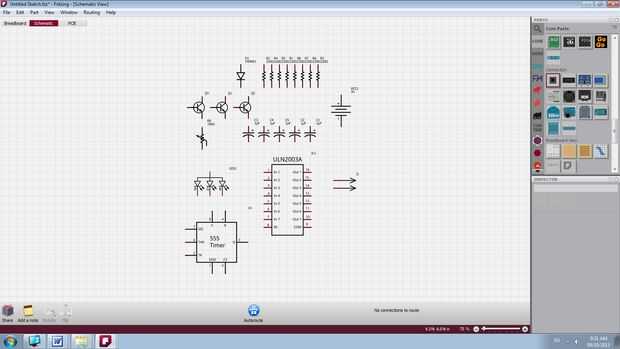

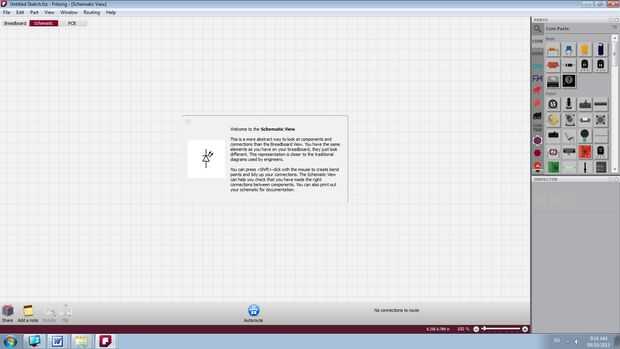

2. A continuación, abra la ficha esquemática y podrás ver todas sus piezas y usted tendrá que organizar.
3. Utilizando un esquema como guía, tienes que empezar por las piezas de conexión con cables haciendo clic en uno de los pines y luego arrastrando ese cable con el siguiente conector deseado.
4. Después de todas sus partes están conectadas los espacio aparte, luego ponerlas en un fácil entender la colocación.

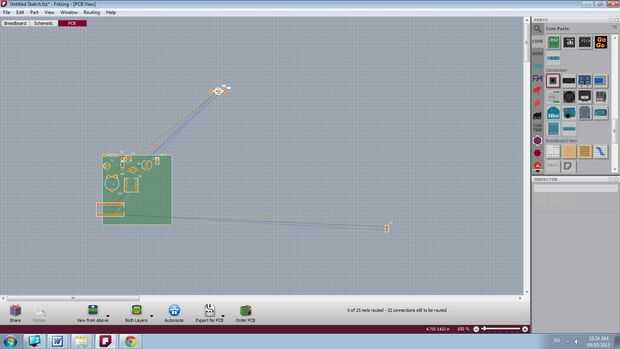

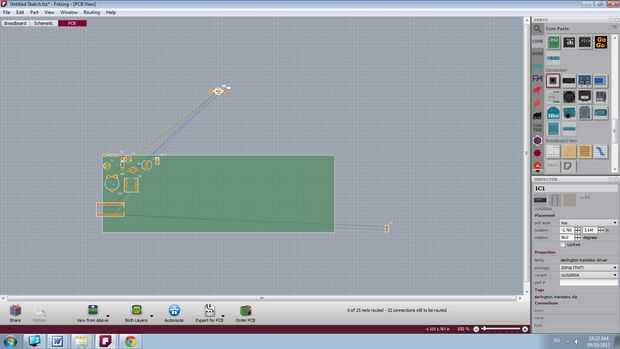

5. Ahora cambie a la pestaña de PCB y escoger el tamaño correcto del tablero que va a utilizar.
6. Empezar por averiguar ubicaciones para piezas donde que se forma en el tablero pero también tienen espacio para que los cables pueden caber entre las partes.

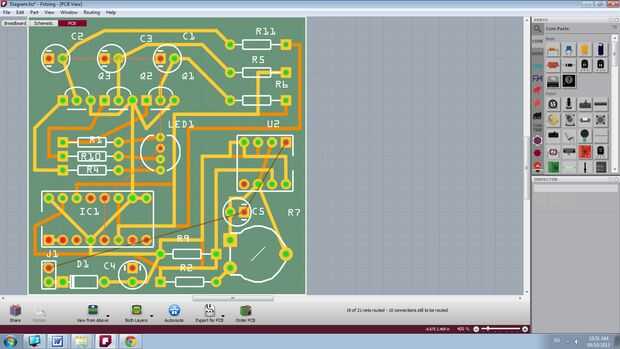

7. Entonces tienes que conectar las piezas utilizando el mismo método de arrastrar un pin a otro, asegurándose de que los cables no se solapan. Asegúrese de no usar el auto enrutamiento porque eso sólo provocará más problemas de los fijarán (en nuestra experiencia).
8. La siguiente cosa a hacer es hacer clic en enrutamiento de ir abajo a diseño reglas Compruebe (RDC) que comprobará su cables y colocación asegurándose de que no hay problemas en el diseño.

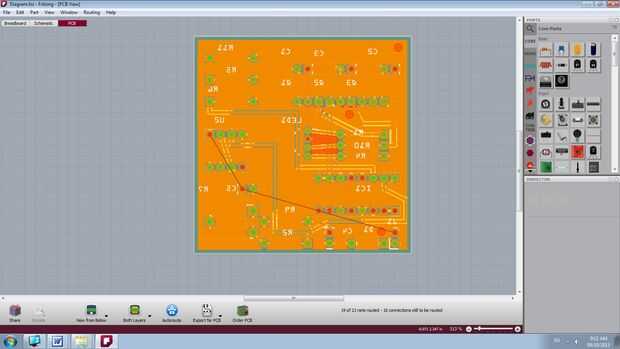

9. Establecer sus semillas de relleno de tierra. Se encontró que tener tierra llena en la capa superior y rastros en la capa inferior hecha de soldadura mucho más fácil ya que algunos componentes cubren los pads de soldadura en la capa superior NOTA: este problema se evita completamente si pides consejos de Fritzing que a través de placas de orificio. Ejecutar las reglas de diseño.
10. La exportación de PCB. Esto generar soldadura, grabado y serigrafía. Estos se utilizan en la fabricación de la Junta.
11. Puedes subir tus archivos y va a fabricar un tablero de grado profesional en cualquier cantidad. O, puede utilizar la máscara para fabricar tu propia tabla.

Ordenar tablas de Fritzing es fácil. Para obtener una idea rápida del costo, al pasar el puntero sobre el botón de orden PCB. Si usted quiere pedir PCB Haz clic en el botón y siguen las instrucciones. Precios extendidos son importantes considerar desde los PCB más que usted pide, más barato el costo unitario es. El diseño de un tablero más pequeño placas son más baratas ya que acelga por la pulgada cuadrada. Fritzing incluso reunirá las juntas de.
