Paso 2: Temporizador NE555 explicó

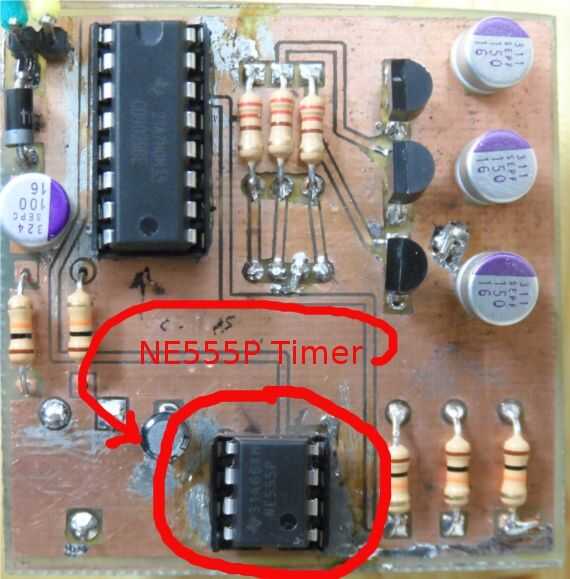

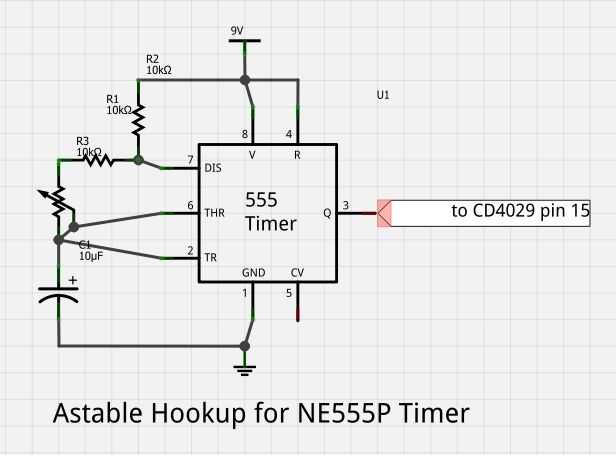

El NE 555 circuito
El trabajo del temporizador NE555 es enviar un pulso regular al CD4029 pin de reloj (pin 15)
Utilizando el potenciómetro y el condensador, conectado a la 7, 2 y 6 pernos, tiempos de los impulsos que salen del pin 3. El potenciómetro permite que el condensador de carga más o menos rápidamente. Cuando la carga del condensador es 1/3 de la carga principal (la carga principal suele ser la de una batería), establece el pin 3 alta. Cuando pin 6 detecta carga 2/3 establece el pin 3 baja y los cortos del condensador a tierra a través del pin 7, haciendo que la carga se disipe. Entonces cuando la carga del condensador es 1/3 de carga base fija a la clavija 3 de alta otra vez, repitiendo el proceso. A continuación se muestra las reglas del Temporizador 555.

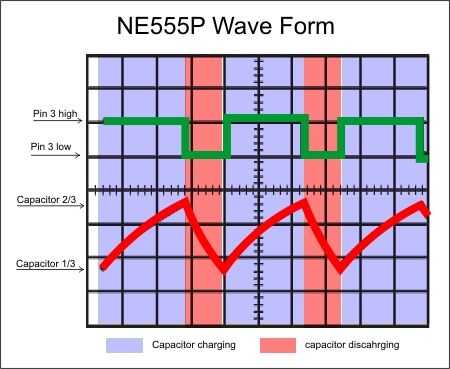

Reglas del temporizador NE555 en modo Astable.
- C1 se carga a través de R1, R2 y Vr1.
- Cuando pin 2 detecta 1/3 de la tensión en el pin 8 de base, activa el temporizador y hace pin 3 alta ir
- Pin de gallina W 6 detecta 2/3 de la tensión de base en pin 8, establece el pin 3 a la baja.
- Cuando el pin 3 es nuevo a la baja el condensador está en corto circuito a través del pin 7.
- Cuando la clavija 2 detecta que la carga ha alcanzado 1/3 de la tensión de base, juegos de pin 3 a alta y el pulso es ciclo comienza de nuevo.
