RGB LED fundido BTA3O clase proyecto (1 / 7 paso)

Paso 1: CD4029 explicó

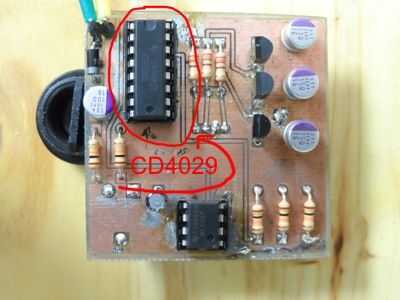

El contador de década CD4029

Electrónica discreta no programado. El circuito es responsable de llevar a cabo "instrucciones" que son duro por cable. Programación utiliza código binario "1" o "0". Electrónica discreta utiliza un proceso similar para describir el circuito estatal como encendido o apagado, alto o bajo.

El NE555 envía un pulso de reloj para el CD4029. El CD4029 avance la cuenta con cada pulso de reloj.

Reglas de conteo:
1. binario/década cuenta 0-15 o 0-9 dependiendo de si es ajustados alto o bajo.
2. UP/DOWN cuenta hacia arriba o abajo dependiendo cuál es alta o baja.
3. conteo comienza cuando PE y NIC son bajos
4. recuento de avances con cada ciclo de reloj (de pulso desde el pin 3 del NE555)
5. contando paradas cuando COUT o PE son altos
6. COUT va alta cuando la cuenta alcanza 15 dependiendo y dependiendo del estado de arriba/abajo empieza a contar hacia abajo o empezar a contar.
7. el PE puede alta por el circuito como la entrada de los pines Q o alguna otra entrada.
8. cuando el PE pasa alta contando paradas se restablece en el ajuste de la mermelada. Si PE puede ir bajo escrutinio se reanuda desde el ajuste de la mermelada.

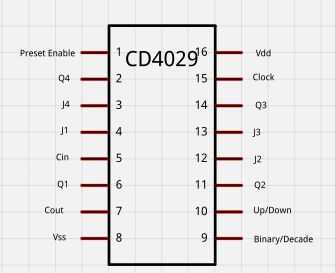

Pernos de mermelada son pines de entrada que pueden ser ajustados alto o bajo dependiendo de si están conectados al carril positivo o negativo. La combinación de mermelada alta y baja formas de configuración un número binario de 4 bits. Hemos creado la combinación J4 baja, J3 baja, baja de J2 y J1 alta. Esto se combina para hacer el número binario 0001 o como la conocemos "1". Este es el número que el contador se restablece a si PE va alta.

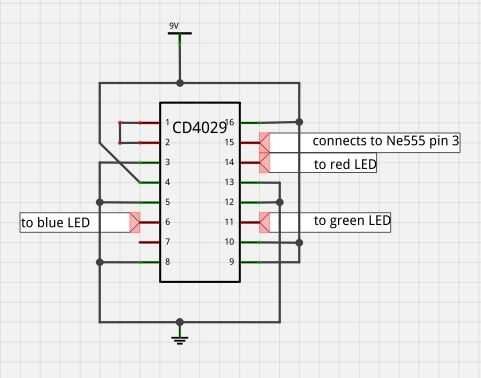

Q pines son pines de salida que son accionados por el reloj. Los Estados de pin Q se utilizan generalmente para representar un número binario de 4 bits pero estamos utilizando para controlar el comportamiento de la cuenta y activar o desactivar el LED. El temporizador 555 envía impulsos eléctricos a la que avanza la cuenta y envía impulsos eléctricos a los pines Q CD4029. Los Estados de pin Q se establecen a alta o baja dependiendo de la cuenta. Los tres primeros pines Q activar el LED apagado, mientras que Q4 se utiliza para establecer el estado del perno PE a alto cuando el conteo llegue a 8 o binario número 1000. Cuando esto sucede el contador se restablece a 0001 y empieza a contar otra vez.

Tabla de conteo binario:

J1 pines a J4 son entradas que pueden conectarse a los rieles positivos o negativos.

Binnray cuenta
Q4 Q3 Q2 Q1
Valor BinnaryRojo
(LED)
Verde
(LED)
Azul

(LED)0 — 0 — 0 — 000 — 0 — 0 — 110 — 0 — 1 — 020 — 0 — 1 — 130, 1, 0, 040, 1, 0, 150 — 1 — 1 — 060 — 1 — 1 — 171 — 0 — 0 — 08Parado y restablecer: 0-0-0-11 — 0 — 0 — 191 — 0 — 1 — 0101 — 0 — 1 — 1111 — 1 — 0 — 0121 — 1 — 0 — 1131 — 1 — 1 — 0141 — 1 — 1 — 115
