RGB LED fundido BTA3O clase proyecto (3 / 7 paso)

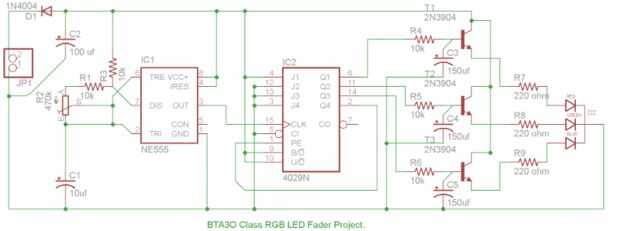

Paso 3: El esquema CD4029 trabajando en concierto con NE555

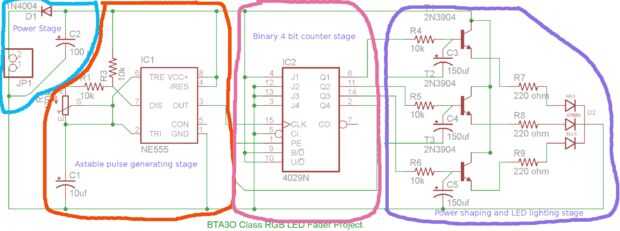

El esquema puede dividirse en etapas etapas: energía, 555 astable, Cd4029 década contando y la carga de la etapa de formar el fade en fade efecto sobre los LED. El carril de tierra conduce a la etapa de potencia y el circuito se alimenta a través del riel de alimentación que se inicia en la etapa de potencia. El diodo evita que polaridad conectar y el condensador iguala a la corriente. Este circuito podría ejecutar una batería de 9v o un ladrillo de la pared.

La etapa de Temporizador 555 astable dirige un pulso regular hacia el CD4029 del pin 3 que está conectado al pin 15 de (reloj) del CD4029. El pin 2 comienza el pulso cuando mide 1/3 de la tensión de base, en este caso 3v. Se detiene el pulso al pin 6 detecta 2/3 del voltaje de base (6 voltios).

La etapa contador cuenta en modo binario que genera números binarios de 4 bits entre 0 y 15. Cada bit se envía a cualquiera de los pines Q. Un 1 se encenderá un LED mientras que un 0 lo desactiva.

Los LEDs se descoloran adentro y hacia fuera en lugar de simplemente parpadea el encendido y apagado. Las resistencias de 10 k causan una demora en la carga y descarga de los capacitores y LEDs. de los condensadores.
