Reloj de engranajes con accionamiento de Motor paso a paso de madera (7 / 19 paso)

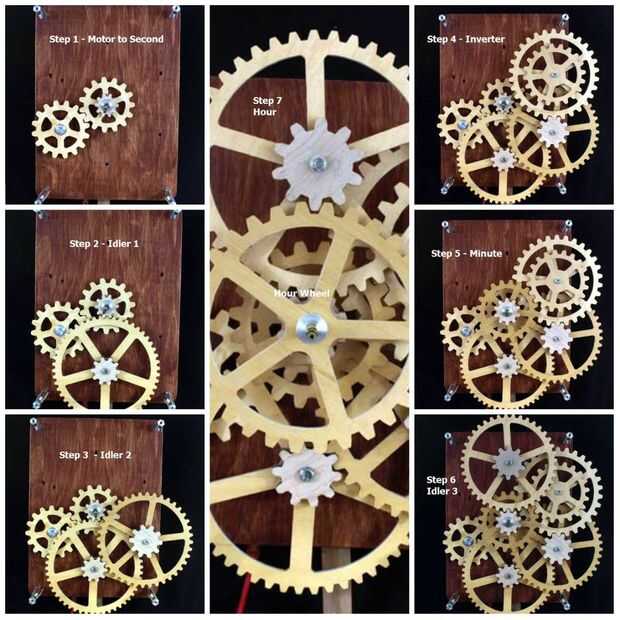

Paso 7: Montaje de engranajes

Las ruedas dentadas y piñones fueron mecanizadas usando el software de generador de plantilla de engranaje, XIII de CorelDraw, CVarve Pro y mi router CNC.

Los cubos de rueda fueron trabajados a máquina de la acción de aluminio. Algunos de estos centros también han radial agujeros roscados para tornillos de fijación. Espaciadores de aluminio y tuercas controlan cómo las partes sentarse en sus puestos o los ejes.

Todas las ruedas rodillos sentarse en los pernos hexagonales de 1/4-20 pero pueden girar libremente sobre ellos.

El centro ejes deserver domo especial atención. Hay tres tubos concéntricos de bronce con 1/4", 3/16" y 3/8" diámetros exteriores pared espesor seleccionado para hacer el interior ajuste de diámetro exterior del tubo más pequeño siguiente.

Los tubos de lijado y pulidos para un ajuste suave. Sin embargo, encontré que este ajuste no llevó a cabo después del montaje ya que los tornillos de fijación distorsionan los tubos ligeramente. La respuesta era bajar el diámetro exterior para casi toda la longitud de los tubos excepto para secciones cortas en los extremos.
