Paso 5: Panel trasero

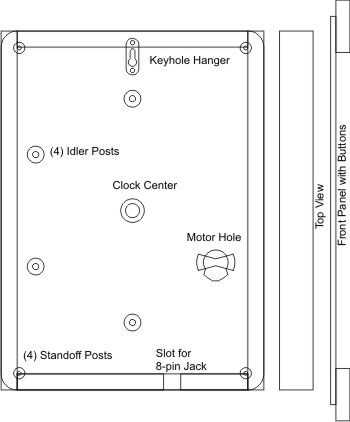

El panel posterior es el marcador de posición para todos los ejes, postes separadores, el motor paso a paso y algunos circuitos electrónicos. Me hice de 18 mm de madera contrachapada de abedul Báltico. Hay una falda poco profunda alrededor del perímetro para hacer espacio en la parte posterior para placas de circuito impreso.
8 líneas de potencia y señal se necesitan para manejar el reloj de la caja. Las tensiones y corrientes son muy pequeñas. Se utiliza un cable de par trenzado sin blindaje estándar (cable Ethernet) entre las dos unidades.
El cuadro también muestra el concepto de panel frontal que sostiene los discos numerales 12. Los paneles frontales y posterior están Unidos por cuatro tornillos separadores.
