Reloj de engranajes con accionamiento de Motor paso a paso de madera (3 / 19 paso)

Paso 3: tren de engranajes

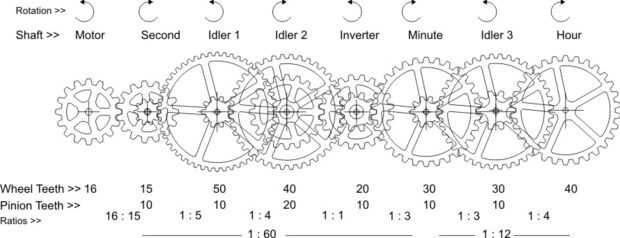

La imagen muestra los elementos del tren de engranajes en una manera linear. Los tres ejes para el segundo, minuto y hora están físicamente en el mismo lugar usando los tubos concéntricos de bronce. La rueda loca y los ejes del inversor son puestos fijos que los rodillos giren libremente. ¿Cuál es el problema con el "inversor"? Se inserta en el tren de engranajes para mantener el sentido de rotación idéntica de los ejes de la mano de tres.

Hay otras maneras de lograr esto cambiando las velocidades de los conjuntos entre los ejes segundo y minutos. Por ejemplo, puede ver un diseño de reloj similar que publiqué antes.

Todas las ruedas del engranaje más grandes fueron hechas de madera contrachapada de abedul de 6 mm y los piñones usan 3/4" grosor madera de la cereza.
