Un reloj de engranajes de madera con un mecanismo único

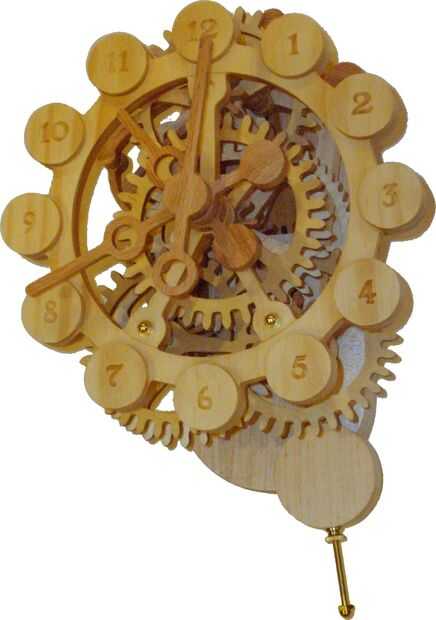

Sincronicidad es un reloj de pared de péndulo único engranaje de madera expuesta, con una combinación de la vieja y nueva tecnología.

Muchos relojes de engranaje de madera son conducidos por pesos. Estos relojes necesitan ser herida periódicamente, tantas veces como cada día. He querido construir un reloj de engranajes de madera que no requerían ese bobinado frecuentes.

Algunos diseñadores utilizan un péndulo electromagnético para conducir sus relojes. El péndulo contiene un imán de tierra rara que pasa por una bobina o dos. Como el imán pasa la bobina, induce una corriente en la bobina. Esto desencadena la electrónica para poner un pulso de corriente en la bobina (o una segunda bobina) y repele el imán, dando el péndulo un empuje y accionar el reloj. Elegí este método a mi reloj.

A menudo veces madera relojes de este tipo no son muy precisas. Madera se expande y contrae con los cambios de temperatura y humedad. Quería que mi reloj para ser exactos, así que usar un microcontrolador en mi disco de péndulo electromagnético para que el reloj guarda tiempo perfecto. Mi circuito es alimentado por células de 4D, que operarán el reloj hasta por tres meses.

Aquí tenéis un vídeo sobre el diseño y la construcción del reloj: sincronicidad

Los archivos están disponibles para las piezas de madera de este reloj en Carvewright CNC de la máquina. Visite el depósito del patrón de Carvewright. (Lo siento; Carvewright utiliza un formato de archivo propietario; no hay archivos están disponibles para otras máquinas CNC). Un kit de hardware de todas las partes de madera, incluyendo la electrónica, también está disponible en carveshop.com.

Materiales

  • 1/4" madera contrachapada de abedul Báltico
  • 1/2" madera
  • madera dura 3/4"

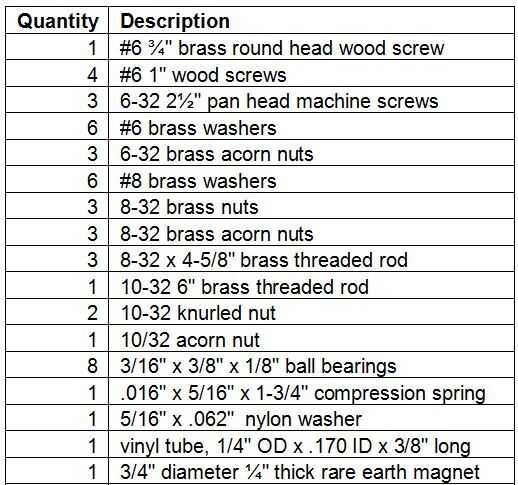

  • hardware (véase la lista en la imagen)

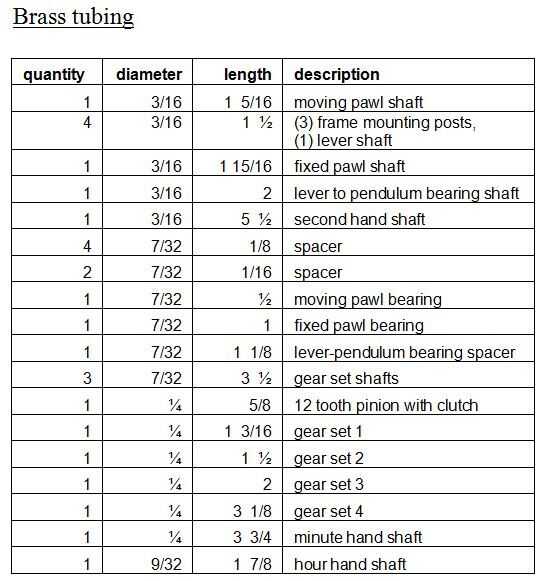

  • tubería de latón (ver lista en la imagen)
  • electrónica
