Regulador de espejo Infinity LED, 32 LED, patrones múltiples (5 / 7 paso)

Paso 5: Energía y LED +


La toma de corriente se etiqueta "PWR" de la Junta.

-Estimación de cuánto alambre se necesita para sus cables de corriente y cortar un trozo. Aproximadamente 4"
-Soldadura en los extremos del hilo en la Junta, me gustaría sugerir el uso de blanco de V + y azul para V-

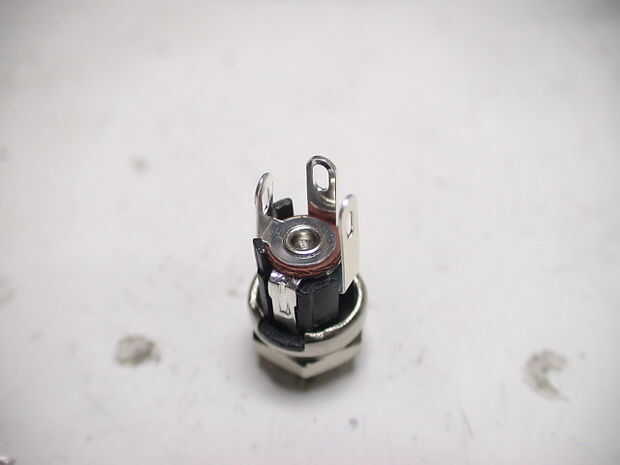

-Si utiliza al conector de barril opcional, ver imágenes para las instrucciones de soldadura. Hay 3 contactos se utilizan sólo 2. confundir la cual cable va donde podría causar daños al controlador, por favor ver imágenes.

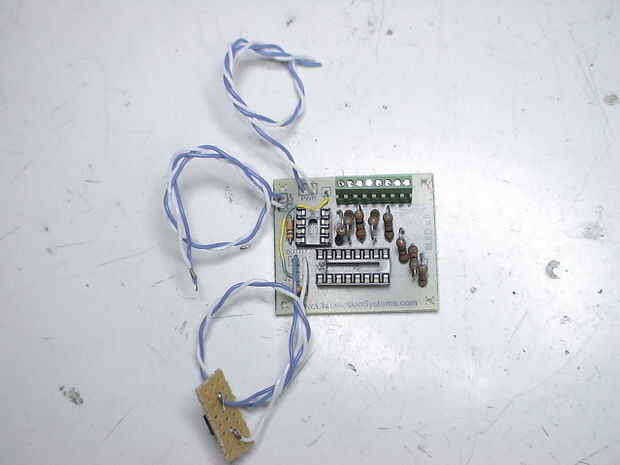

LED + está conectado a la entrada V +, a través de la placa y va a los ánodos de los LED.
* Si usted está construyendo el salto infinito espejo Kit (enlace), ya que es más fácil soldar los LED + cables en el espejo infinito mientras que las paredes externas están fuera. Sólo te solde el PCB directamente a los LEDs.

-Tomando otra longitud de cable de doble filamento, corte a la longitud (aproximadamente 4")
- Y soldadura en el PCB.
