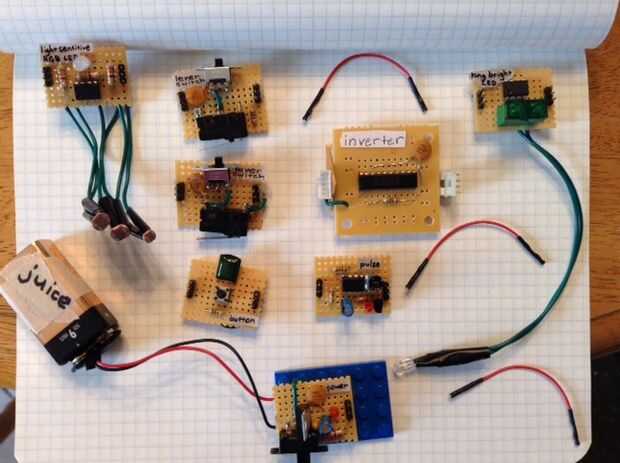

¡ Hagamos littleBits DIY! Para los circuitos originales, visite littleBits.cc
*Desde la publicación inicial: luz gatillo * Cambiar los circuitos originales basados en la disponibilidad y mis propias preferencias y capacidad de las partes. Ser voluntario para el fondo de aire fresco, y mi esperanza es que puedo aprender lo suficiente como para ofrecer un taller por la tarde libre este verano para los niños que visitan mi ciudad, a sólo 45 minutos al norte de NYC.
El método de conexión que actualmente utilizo entre bits incluye 3 pernos de la cabecera a la izquierda y derecha y los cables de puente a hembra. No hay ningún mecanismo kanban para evitar un defecto de conexión, el usuario debe tener cuidado al conectar brocas de bricolaje. Una idea es usar alternando clavijas machos y hembras en alternando lados con macho a hembra color codificado los cables de puente (rojo = + VCC, verde = señal, negro = GND). Si decides usar alternando clavijas machos y hembras y puentes, entonces las clavijas macho jefe deberían ser la izquierda de bits; Esto es para evitar que los cables de puente vivo de hombre colgando de cruzar entre sí y crear un corto circuito.
Piezas: Si no se indica en cada paso individual, se necesita soldar, caliente pegamento, calibre 22 trenzado de alambres aislados, perfboard, clavijas macho (quizás también hembra como usted tiene gusto), los cables de puente, tubería del encogimiento del calor (cinta eléctrica es fea, pero será suficiente) y un método para el etiquetado de las brocas de bricolaje. Muchos bits requieren un chip de op amp, que puede conseguir costoso si usted está comprando individualmente de la tienda. Les recomiendo que compren grandes cantidades de chips de www.digikey.com. El número de parte de Digikey para chip LM741 op amp es LM741CNNS/NOPB-ND; al tiempo de publicación, pude comprar este chip de $0,70. Para el etiquetado bits, usar plástico #6 desde la papelera de reciclaje (también vendido como película por de encogimiento www.digikey.com.
Herramientas necesarias incluyen pelacables, arma que suelda, manos, nariz de aguja plyers, pistola de pegamento caliente y un método para cortar perfboard (anotó con un cuchillo afilado y trabado sobre una regla de borde recto, pero algunos prefieren utilizar una dremel). La herramienta más importante es un buen libro; Recomiendo el temporizador, amplificador operacional y circuitos optoelectrónicos y proyectos por Forrest M. Mims III http://www.forrestmims.com/engineers_mini_noteboo...
