Regulador de espejo Infinity LED, 32 LED, patrones múltiples (1 / 7 paso)

Paso 1: partes


Actualización: este kit está descatalogado por favor ver la nueva versión, v.3 de controlador de LED de canal 8,

Para comprar un Kit completo con todas las piezas, incluyendo 32 LEDs de 5mm. Visita mi tienda
También disponible con ningún LED aquí

Diseño todas las piezas:
-programado Comprar un 12F675
-8 pines
-PCB comprar uno
-8 Terminal de posición enroscada, con 0,1"(inmersión) espaciado
-TPIC6C596, registro de desplazamiento de alta potencia
-0.1uf condensador
-16 pines
-10 resistencia de 1/4w k (marrón, negro, naranja)
-8 resistencias, el valor depende de LED Color aprox: 20-40 ohmios

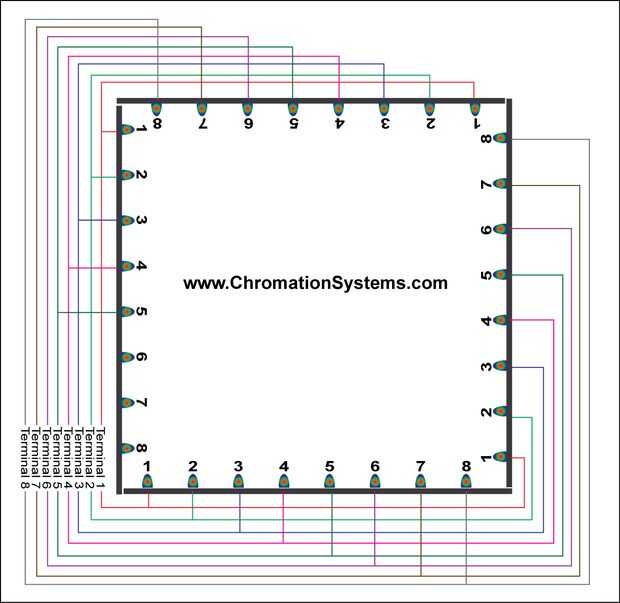

-32 LEDs, elección de colores
-placa montaje momentáneo pulsador (kit viene con un botón adicional de montaje en panel)
-chatarra de perfboard
-Alambre doble filamento, ga 22
-~ 2" del filamento sólido para saltar
-5 voltios, 600 mA + fuente de alimentación opcional: con barril Jack comprar uno

Opcional: (suministrado con el Kit)
-panel montaje DC jack
-Fuente de alimentación con enchufe DC correcta

Herramientas:
-Soldador
