Regulador de espejo Infinity LED, 32 LED, patrones múltiples (6 / 7 paso)

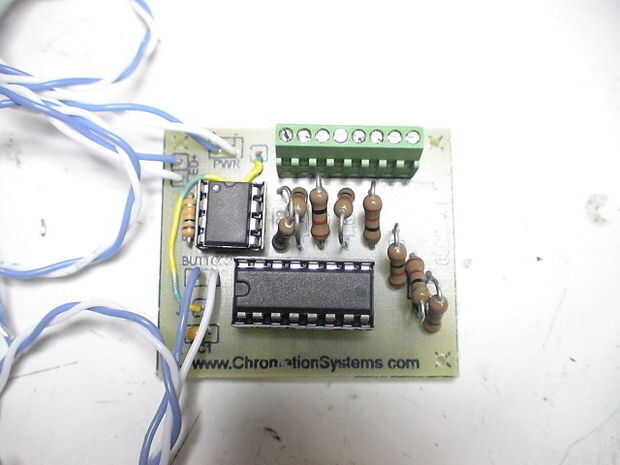

Paso 6: Conecte el ICs & acabado


-Mirando a cualquiera de los dos IC, hay una muesca en un extremo, que debe alinearse con la muesca en los zócalos.

-Cuidadosamente coloque el enchufe, los cables pueden necesitar doblarse hacia adentro suavemente con los dedos para que puedan caber.

Dale la vuelta y con mucho cuidado sobre su soldadura y buscar puentes de soldadura o Matidez en la soldadura. Y arreglar cualquier cosa que encuentre.

No hay ninguna manera fácil para probar este controlador, tan sólo tienes que seguir las instrucciones y funcionará cuando se coloca un espejo infinito.

Opcional:
-Si realmente necesita ser probado, 8 LEDs y 8 resistencias de 100-500 ohm y de la torcedura o soldar una resistencia a cada LED cátodo. (GND o parte plana)
-El otro lado de las resistencias es atornillado en el bloque de terminales. Y todos los ánodos de los LED están enlazados juntos y luego a + 5 voltios.
-Alimentación al controlador debe conseguir conectado.
-Cuando encendido, los LEDs deben comenzar iluminación y pasando por los patrones.
-El interruptor de botón de prueba y asegúrese de que esté su cambiar el patrón.

Gracias por leerme. Suscribirse o ver para mis futuros proyectos incluyendo:

-8 "x 8" Infinity espejos, 32 LEDs con este controlador

-9 vatios LED a todo Color puede encender con Control DMX-512
