Paso 7: Opcional: Añadir ICSP
Si usted quiere fácil reprogramar el microcontrolador puede agregarse fácilmente un encabezado ICSP.
Alambre y un encabezado pueden ser se compra por separado.
Yo uso un Clone(chinese) de PICKit2 y funciona muy bien. El MCLR es en el extremo así que usar un cable de color diferentes en ese pin.

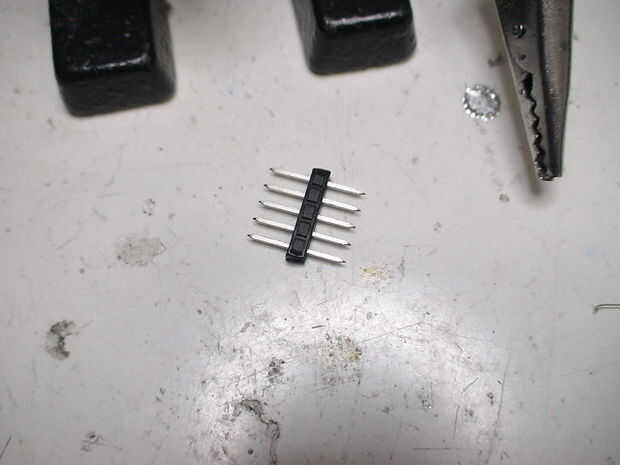

-Empezar por conseguir los 5 pines a una mano de ayuda o equivalente.
-Todos los 5 de los pernos de la lata.
-Tira un 1/8" de alambre de un tin lo con alguna soldadura.

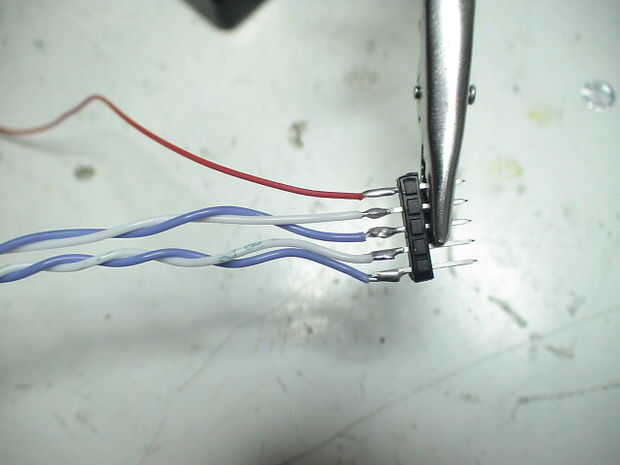

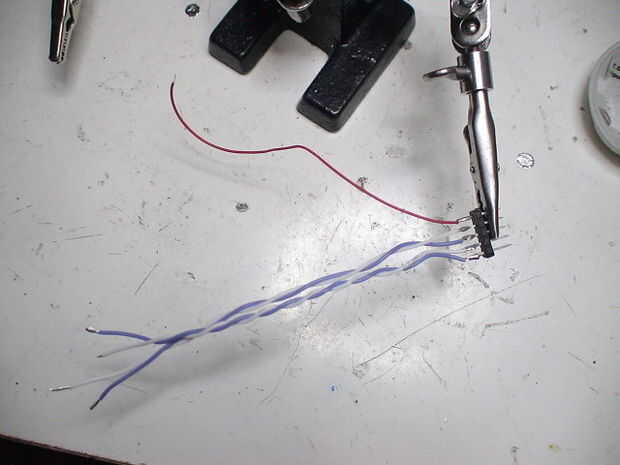

-Soldar los cables en el encabezado, guarde el cable extraño para uno de los pasadores del extremo, como se utiliza para la orientación cuando se conecta a un programador.
Retire el ICs de sus zócalos antes de continuar.

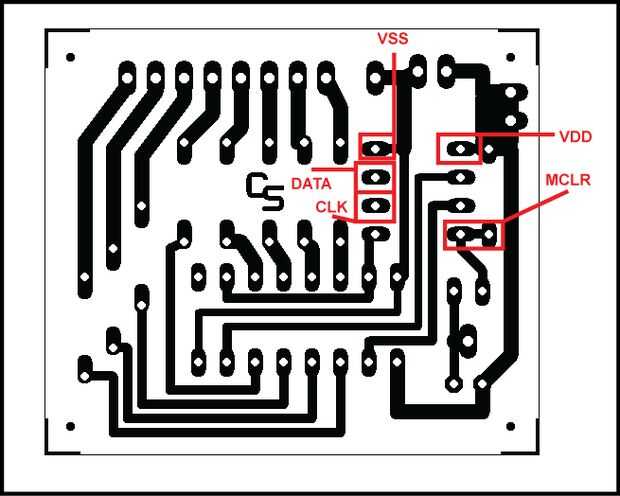

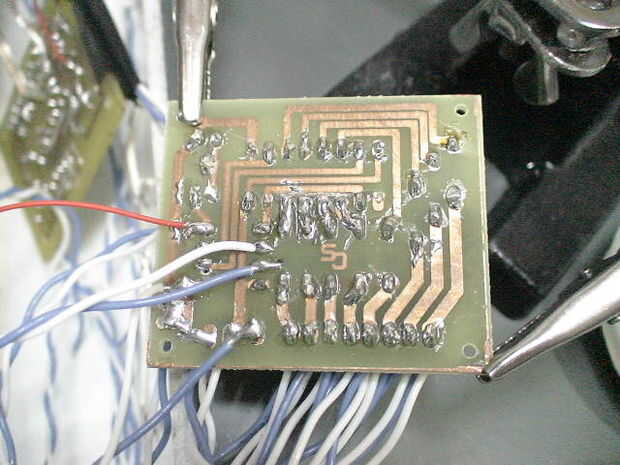

-Según el pinout de su programador. Tomar un alambre que se suelda en la cabecera y de la parte inferior (lado del cobre) encontrar donde debe ir y la soldadura. Asegúrese de que no puede tocar ninguna de las patillas circundantes.
-Acabado de soldar todos los cables a los pines.
-Revisar todas las juntas de soldadura y asegurar que cables no son cortocircuitos.
-Conéctelo a su programador y prueba para la conexión al PIC.
-El pulsador funciona extrañamente mientras está conectado a un programador, está conectado a MCLR como entrada. Así que separar el programador desde el ICSP mientras el botón de prueba.
