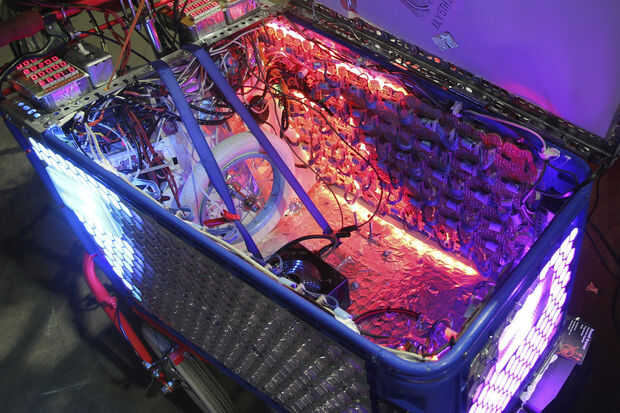

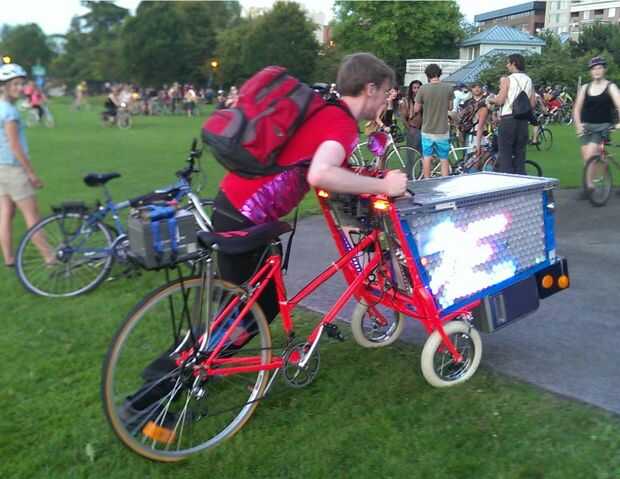

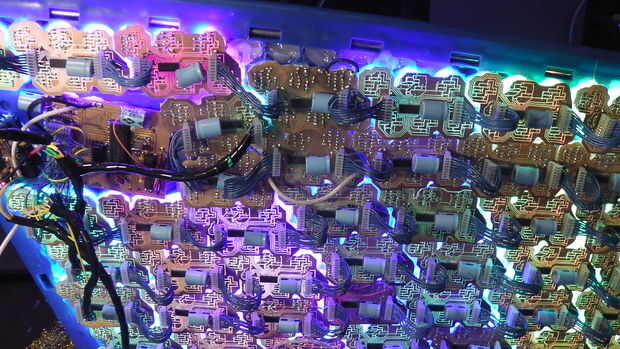

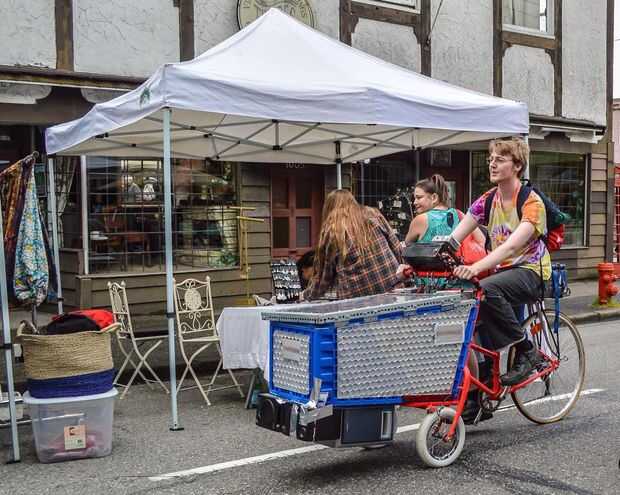

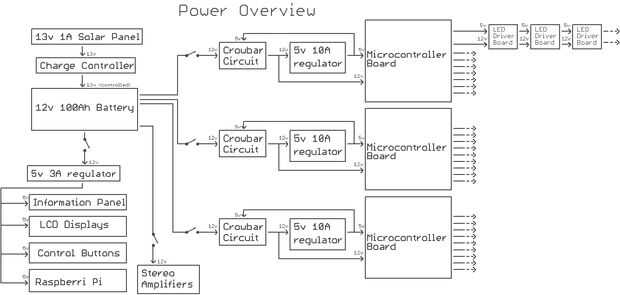

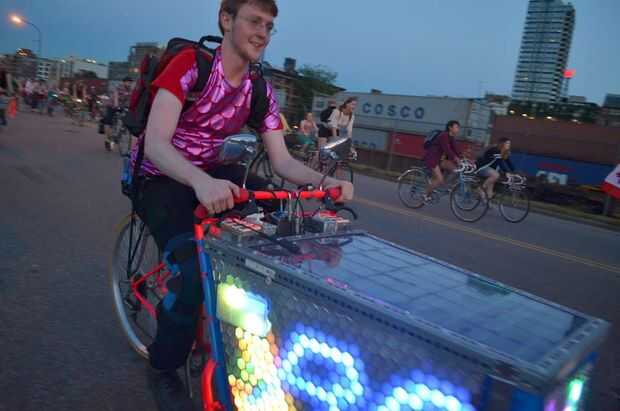

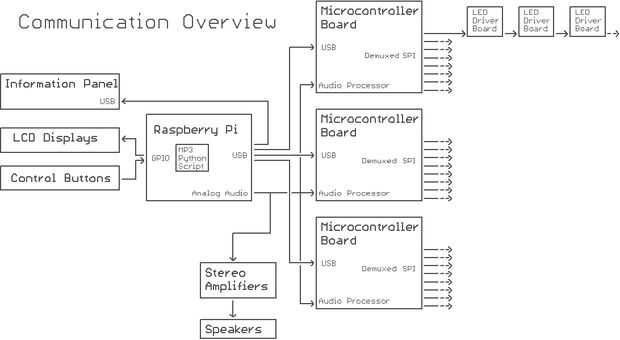

En este instructivo vamos a tomar un carrito de la compra plástico, llenar su cesta controlable LED personalizado impreso PCB, utilizar microcontroladores PIC18F4550 para mostrar texto y sonido los patrones sensibles sobre los LED, soldar mejor ruedas y una bicicleta en el carro, añadir altavoces y un panel solar, entonces use un Raspberry Pi para reproducir MP3s y enviar títulos de canciones para los microcontroladores a través de USB.
Herramientas necesarias:
- Equipo de soldadura básica (yo usé un soldador de stick 50 Amp)
- Pequeña máquina CNC
- Soldadura de hierro
- Programador PIC (PICKIT2, PICKIT3, etc.)
- Pistola para calafatear.
- Utilidad de cuchillo, destornilladores, llaves y otras herramientas de mano.
Piezas requeridas (no eléctrica):
- Carro de compras con cesta de plástico en forma de panal. He utilizado un PC 650. Otros modelos no se ajusten los circuitos LED diseñé.
- Bicicleta menos la rueda delantera y el manillar x1
- Juego bicicleta de acero horquilla delantera x2
- 12.5" ruedas de bicicleta x2
- Panel de acrílico transparente, 1/4" densamente, medir por lo menos 45 cm x 80 cm
- Difusor de acrílico iluminación paneles 2'x 4' x3
- Cinta del papel de aluminio, 3 "x 48' roll x1
- Silicona transparente, 290 mL pistola para calafatear tubos x6
- Hierro de ángulo ranurado, calibre 14, 1.5" de ancho, 4' x3 largo
Piezas requeridas (eléctrica):
- PIC18F4550 microcontroladores x3
- Microcontrolador PIC18F2550 x1
- MSGEQ7 Procesadores de Audio x6
- Controlador de LED WS2803 ICs x125
- CD4051 Demultiplexores x3
- 74HC164 cambio registra x6
- Transistores 2N3906 x12
- 1N5339 5.6v Zener diodo x3
- TIC116D rectificador de silicón controlado x3
- SL22 Protección termistórica x3
- Cristales de 20Mhz x4
- 40 pin IC Sockets x3
- 16 pin IC sockets x3
- 8 pin IC Sockets x6
- Revestido de cobre cara solo laminados placas 20 cm x 30 cm. x10 (otros tamaños y cantidades se pueden utilizar)
- 100 resistencias Ω x6
- Resistencias Ω 910 x125
- 1 resistencias Ω k x16
- 10 resistencias Ω k x7
- resistencias de 200kΩ x6
- condensadores electrolíticos de 220uF x105
- condensadores electrolíticos de 10uF x105
- 22pF cerámico capacitos x10
- 47 condensador nF x3
- condensadores de cerámica de 470 nF x2
- condensadores de cerámica de 220nF x6
- Frambuesa Pi x1
- 3,5 mm Jack de Audio x1
- 8 pines cabeceras x144
- hembra de 8 pines entre conectores de placa x120
- controlador de carga Solar 12V 1A x1
- 12V -> reguladores de conmutación 5v x5
- 35AH o mayor batería de plomo x1
- Altavoces x4
- Controladores de altavoces estéreo de 12V. x2
- 3 "x 6" 0.5v 1A las células solares x26
- 5050 RGB LED x 200
- x16 de la exhibición de LED de ánodo común de 7 segmentos
- 5mm LEDs "super brillantes"
- Rojo 2v 30mA 5000mcd x 4000
- Verde 3v 20mA 14000mcd x 3200
- Azul 3v 20mA 10000mcd x 3000
