Realización de semi - guía (14 / 26 paso)

Paso 14: Totems

Un tótem es un determinado tipo de controlador, utilizado para amplificar ondas cuadrado (y ondas sinusoidales, con componentes adicionales para evitar la distorsión!) en una onda cuadrada más fuerte para conducir otros tipos de semiconductores más rápidos.

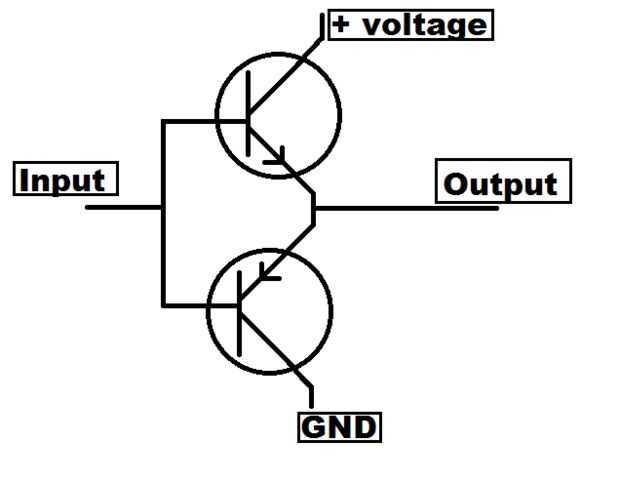

Un tótem consiste en un emisor de transistor dispuesto PNP y NPN en emisor, con sus bases acopladas. La señal de salida se toma del encuentro entre el emisor del transistor NPN y el colector del transistor PNP. La ventaja de esto es la facilidad de uso, pero la desventaja es que los transistores calor y esto puede (depende de tu aplicación) crear suficiente calor para justificar un disipador de calor.

Un conductor de tótem puede utilizarse para manejar más eficazmente los MOSFETS, (que se explicará en el siguiente paso, en realidad) y de IGBT. El aumento de corriente permite a los semiconductores encender y apagar más rápida, reduciendo la calefacción.

Puede usar casi cualquier NPN y PNP transistor combinación, como puede manejar la cantidad de corriente que usted necesita para conducir los mosfet o IGBT con.
