Realización de semi - guía (10 / 26 paso)

Paso 10: Los transistores bipolares

TRAN - SIST-URR

Transistor de ensambladura bipolar

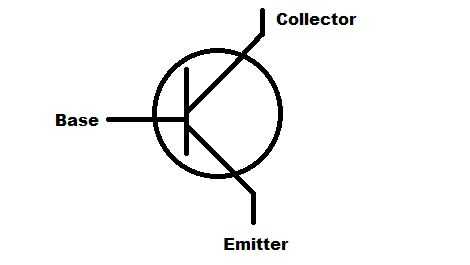

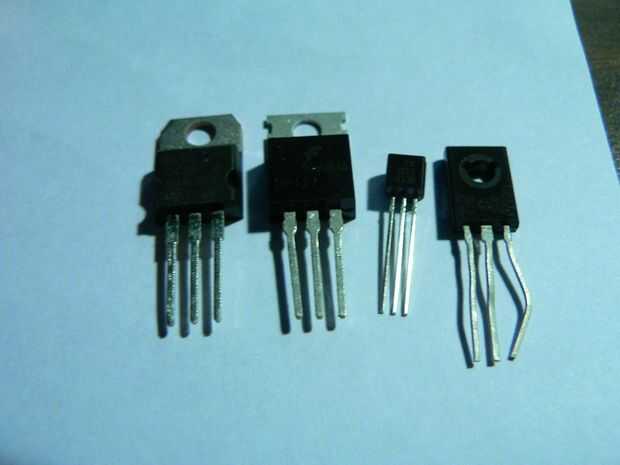

Ah, el transistor. El semiconductor más comúnmente realizado en la industria, este dispositivo rápidamente sustituye el tubo de vacío en muchos sentidos, por muchas razones. En los primeros días, si hay un transistor en una radio, era más que probable que la parte más cara en él. Hoy en día los transistores son en todo, desde baratos a caros. Tienen tres pernos en ellos, el colector, emisor y la base.

También hay dos tipos de transistores; Transistores PNP y NPN. Cada uno tiene una característica diferente y por lo tanto diferentes usos, como se explica en el paso 8 y 9.

Transistores tienen algunos problemas con ellos, principalmente anegative coeficiente de temperatura, y la caída de voltaje. Un coeficiente de temperatura negativo, significa básicamente, cuando un transistor se calienta, comienza a conducir más corriente. Este aumento en la corriente, hace que el transistor calentar aún más y más, hasta que el transistor está bien saturado, o, si el transistor tiene insuficiente calor hundimiento soplará para arriba. Una caída de tensión es, básicamente, cómo mucho el transistor, pierde tensión cuando está encendido, o incluso fuera. Usted puede averiguar cuánto calor hará que el transistor, tomando la caída de tensión del transistor, y multiplicando por la corriente que intenta amplificar o cambiar. P = Ed * I donde P es igual a la potencia en vatios, E igual a la caída de tensión, y es igual a la corriente total necesaria para interruptor/amplificar. Un transistor también tiene una propiedad llamada de saturación, y esta propiedad existe para esencialmente todos los dispositivos semiconductor. Saturación es básicamente cuando un transistor no puede ser el "más lejos" de lo que ya es, que significa que la carga la tensión máxima de la gota a través de él mientras que el transistor un voltaje mínimo de la gota a través de él. Esto reduce mucho para todos los semiconductores de la calefacción y es generalmente una buena idea tener un transistor en saturación si están cambiando con él.

Los transistores se utilizan en tantas cosas como diodos, ya que también son un componente muy común. Se utilizan en computadoras, radios, (como los amplificadores), TV (amplificadores y conmutadores allí!), y casi todo lo electrónico usted puede pensar, más que probablemente tiene al menos un transistor en el mismo.
