Realización de semi - guía (13 / 26 paso)

Paso 13: Darlington transistores

Transistores Darlington... ¿Siempre suena como un término británico, correcto?

Bueno, al parecer la gente de transistor y CO decidió, que ganancia beta 100 no es suficiente. Querían más. Así, hicieron algo nadie lo habría hecho y pegadas dos transistores.

BBBBBB

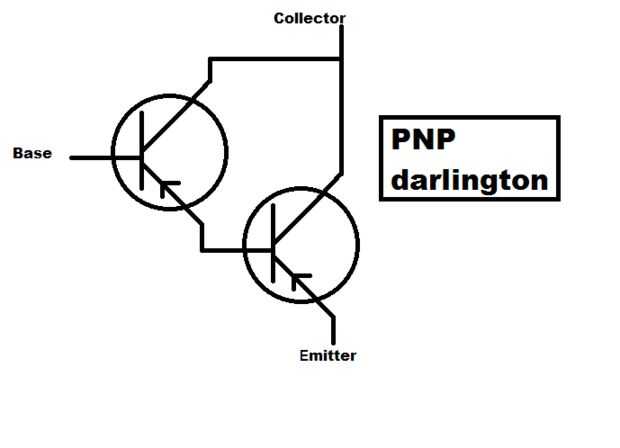

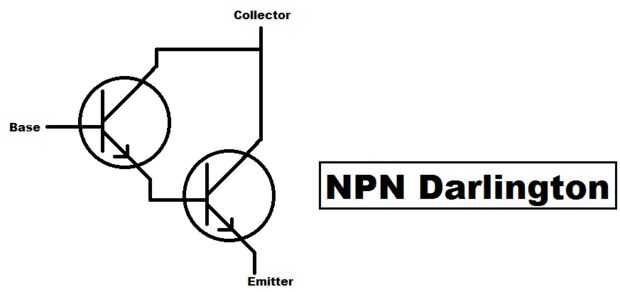

¿Qué? Derecha, dos transistores, pegadas en una forma llamada un par de Darlington. Funcionan de la misma forma exacta como un transistor normal, solo, sino amplifican muchas muchas veces más. Un típico transistor Darlington, como un TIP127 el TIP122 son transistores que tienen ganancia de cerca de 1000 beta (la unidad de ganancia es la beta). Wut. Bien, esto significa que una uA 100 (nano amp) señal se producirá en acerca de... 100 mA, si no me equivoco. Esto significa que usted puede hacer algunas cosas realmente con de darlington. Puede hacer un dedo o toque el botón usar este, ya que su piel tiene corrientes muy pequeñas, y esa corriente es suficiente para dejar que la conducta de darlington. ¡ Bastante limpio ¿EH?

Darlington se utiliza en lugares donde una señal es excepcionalmente débil y trabajo bastante bien en las pantallas táctiles sensibles, o también para amplificar las señales de radio. También pueden ser utilizados para la conducción de los transistores de potencia más grandes, como ejemplo, los que tienen una corriente muy poco aumento. Disponerlos adecuadamente permite la ganancia de cada uno multiplicado por el otro. Por ejemplo, una ganancia de 100 y 8 ganancia transistor se ponen en una configuración darlington. El 8 es el transistor en la parte inferior, y el aumento de 100 es el superior. El alto uno aumentará el aumento actual de la ganancia 8 un aumento de aproximadamente 800. Total ganancia = T1G X T2G. El lado positivo de esto, es el transistor de ganancia más alto no tiene que manejar mucha corriente. Incluso puede ser una pequeña señal uno.

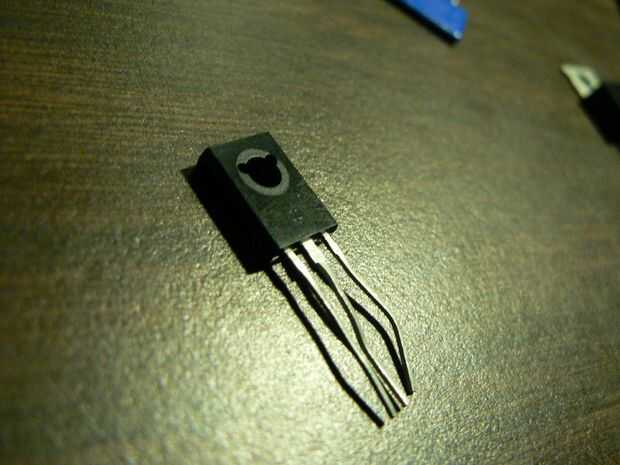

Transistores de Darlington comunes

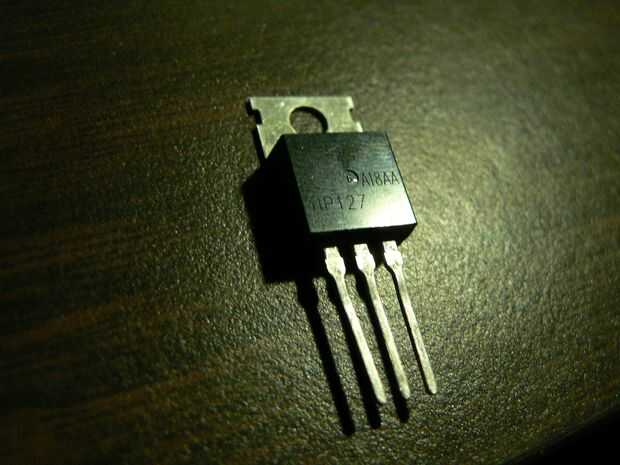

TIP127
TIP122
TIP110
