¿Que siempre quisiste usar un semáforo para indicar si algo funciona o no? Bien sé que siempre hemos querido una en la oficina aquí en Proctorio.
Ofrecer un servicio así como la utiliza una serie de servicios de terceros, que pueden o no pueden afectar nuestras operaciones diarias. Un ejemplo de esto es: si freidora de una panadería se rompe, no puede hacer donas ese día. Sin embargo si la panadería sólo perdió un cargamento de rainbow asperja, todavía pueden proporcionar buñuelos a sus clientes.

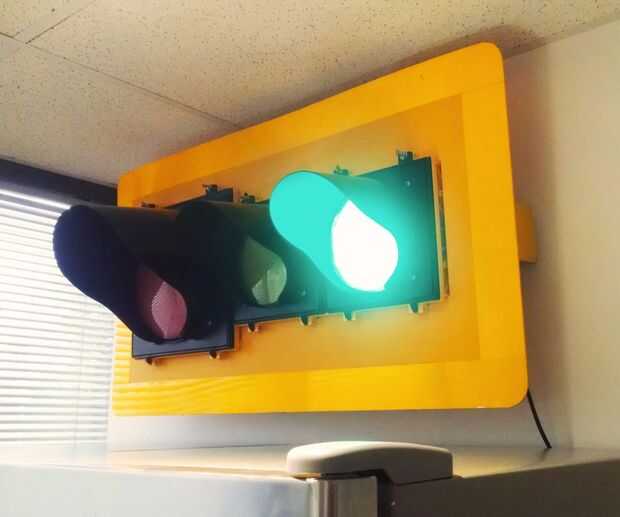

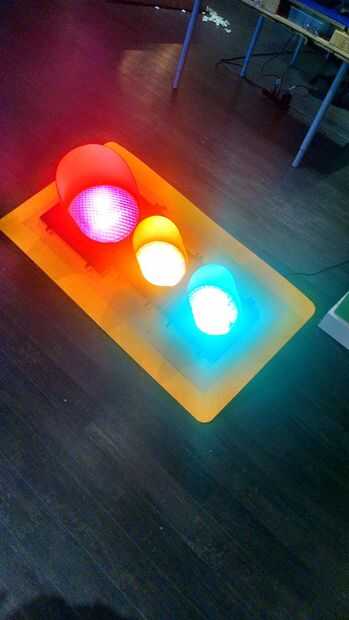

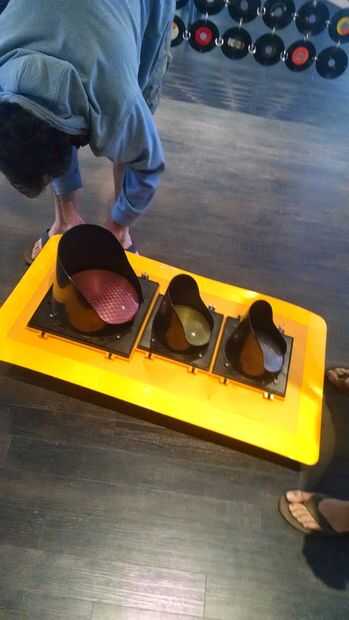

¿Queríamos una manera para indicar diferentes tipos de estas interrupciones, así que qué mejor manera para señalar algo que un semáforo? Nuestra luz de tráfico, aunque no es 100% auténtico y dotado a nosotros por un buen amigo, así que usted puede tener que ver algunos buscando su propio.
Lista de partes:
(Esto es una lista de componentes clave recomendadas, pero no incluye todo, como herramientas, pegamento, pintura, ataduras de cremallera, etc..)
- Semáforo - "Luz de parada", "Semáforo" o incluso "luz de freno" si lo prefiere, aunque vamos a elegir uno y llamarlo un semáforo. No es necesario una tan elegante como la nuestra, encontrar una barata en ebay o incluso construir tu propio!
- Arduino - utilizamos un Arduino Yun. (este es un poco diferente a tu Arduino estándar; averiguar por qué utilizamos este uno y algunas otras opciones más adelante)
- Adaptador de CA USB 5V - dependiendo de su configuración, esto puede ser diferente. Nuestro Arduino Yun toma un micro conector USB y solo 5V DC a diferencia de jack de barril de un Arduino regular (7-12 v).
- 3 ó 4 relés de 120v - nuestras luces son alimentados por AC, por lo que necesitamos una forma de interruptor de encendido y apagado. Se utilizó un módulo relé de 4 canales, son baratas y hace todas las conexiones muy fácil usando jumper cables y terminales de tornillo. Se necesita 1 relé para cada color. (Hemos utilizado el relé 4 como una llave maestra aunque esto no es necesario).
- Pequeña caja - usada para almacenar todo de la electrónica. Si tienes espacio dentro de tu luz de tráfico no es necesario. Se utilizó un 4 "x 4" x 4" caja atornillado a la parte exterior de la luz del semáforo para fácil acceso.
- Bloque de Terminal de tornillo - también conocido como barrera tiras. Utilizado para la distribución de energía de AC para facilitar las conexiones.
- Conectores de anillo/pala - CA todos los cables estén conectados al bloque de terminales con estas. Mantiene limpio y sin soldadura requeridas, basta con una prensa o algo para aplastar a los cables.
- Cables surtidos - necesita algún repuesto cable para conectar todo. Tenía todo esto en mi bandeja de cables de repuesto, pero usted necesita algunos más pequeño calibre cables (M -> F dupont jumper cables) para conectar el módulo de relé con Arduino, así como algunos cable de calibre mayor para hacer las conexiones de CA a las luces y los relés.
- Luz del Panel del prisma - utilizado para ayudar a difundir las luces. Sigue leyendo para obtener más información.
- Tiras de Velcro - usado para montar el Arduino, placa de relé, bloque de terminales y adaptador de CA en la caja eléctrica y hace que todos fácilmente extraíble.
