Paso 8: Conexión del Consejo LAC
El cableado para el tablero de la laca es fácil, pero no directo. Aquí hay un enlace muy útil para los sistemas de tablero LAC, ajustes y operaciones. Hoja de datos de la Junta Directiva LAC. Usted también necesitará este PDF de referencia configuración

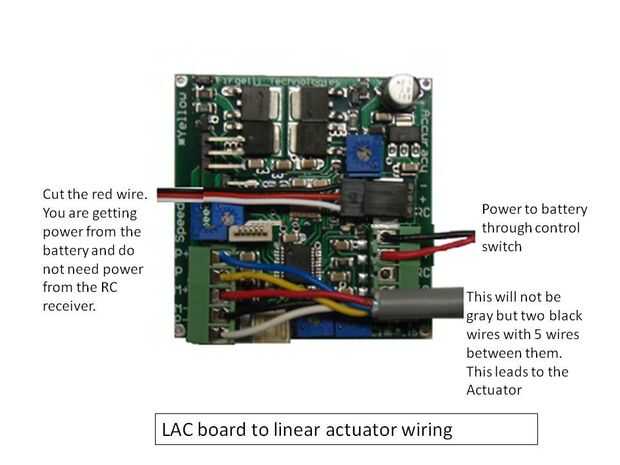

Usted tendrá todos los cables, un total de 5 desde el actuador y 2 de la batería y un conector macho RC alambre correctamente. Ver imagen de abajo de un alambre acabado tablero LAC. Combiné 3 cuadros de la hoja de configuración para mostrar lo que debe buscar, excepto el blanco y el azul están invertidas (como se explica a continuación). Mi cableado configurado es el mismo pero he utilizado un cable blanco vs rojo para poder asi para evitar confusiones, he hecho la foto en su lugar.
A continuación el proceso de lo que es lo que se escribe hacia fuera.
Para empezar, el Consejo LAC está configurado para funcionar con varios tipos de controladores. Estamos usando RC pero alimenta de una batería de 12 voltios. El poder del receptor RC es sólo salida de 4,5 voltios. Esto no correctamente alimentación Comité LAC a la energía que necesitamos para el actuador. Para solucionar esto, corremos cables separados para el + y - en el X6 puerto. (consulte la hoja de datos) No tiene los cables conectados a la batería aún. Si lo hace y la Junta toca algo metálico o eléctrica conductora, se corta hacia fuera y sólo perdió la placa LAC.
Ahora con el poder que ejecuta la Junta a través de X6, si usted deja el cable RC así como es, usted entonces añadiendo que otro 4,5 voltios de energía y como tal, freír la Junta. Para solucionar esto, debe cortarse el alambre central del cable RC. Esto será ya sea rojo o naranja. El blanco y negro o amarillo y marrón, según el cable, hará la parte RC. El rojo o naranja es solo el poder. No tienen el receptor RC funciona todavía.
OK, ahora conectar el adaptador corte de RC con el negro a blanco - y a la RC en Puerto X3 (consulte la hoja de datos)
Luego necesitas conectar los 5 cables de los 2 cables del servomotor. Tienes rojo, negro, azul, amarillo y blanco. Estos ganchos a la X4 puertos. (consulte la hoja de datos). Son blancos a P +, P, rojo a M +, negro M-y azul P-amarillo. Que enumerado aquí en orden de arriba a abajo. La hoja de datos tiene enumeradas en esta orden. El cuadro de la compilación de la hoja de configuración tiene el azul y el blanco invertido. Se trata de su hoja de datos pero es correcto. Lista de cómo cablear correctamente muestran justo al revés. Asegúrese de que el blanco y el azul están en los puntos.
Hay varios ajustes que necesitan. Cubrimos en el paso de calibración. No ajustar nada ahora. En serio, no lo hacen o el actuador no puede moverse.

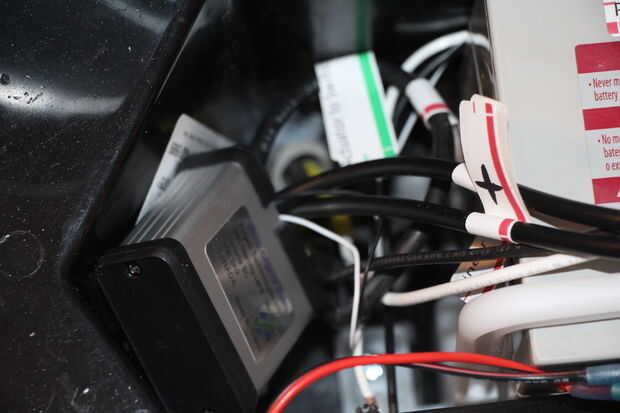

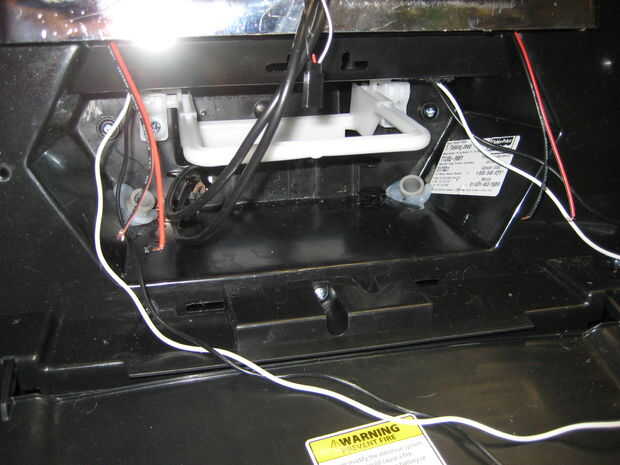

Porque la Junta LAC está conectada en el compartimento delantero pero es el receptor para el control de RC en el compartimiento trasero, necesitaba ejecutar una ventaja entre los dos. Encontré un montón de servo RC cables de extensión en Amazon por unos pocos dólares. I estos encadenados juntos y utiliza un tubo del encogimiento del calor sobre las conexiones para reducir hacia abajo y sostenga en su lugar. Funcionó perfectamente. No corté el cable rojo de todas las conexiones ya que sólo es necesario partir de la primera de ellas. El resto será muerto pero ayudará con la fuerza del cable ya que funciona que la longitud del coche a través de algunas persecuciones de cable hecho de PVC.
Se necesita hombre para conexiones hembra pero en el extremo receptor y al final de la Junta Directiva LAC, ambos son las conexiones macho, por lo que también tendrá una extensión de macho a macho servo así. Enlace en el paso de materiales.
