RC Power ruedas para un niño con discapacidad (6 / 21 paso)

Paso 6: Instalar el panel de control

Para hacer esto en una forma fácil en sistema con control sobre lo que viene en el y lo que no, he comprado un panel de control 4 interruptor. El panel de control ha construido en los interruptores automáticos que se fijan en 10 amperios. Todo está diseñado para aplicaciones marinas por lo que es bastante impermeable en la superficie. La parte posterior, donde están las conexiones, debe ser protegido.

Este panel se va a ejecutar el cargador para la batería de las ruedas, las luces, el actuador Linear y las luces del pedal de pie. Los motores serán en switches separados.

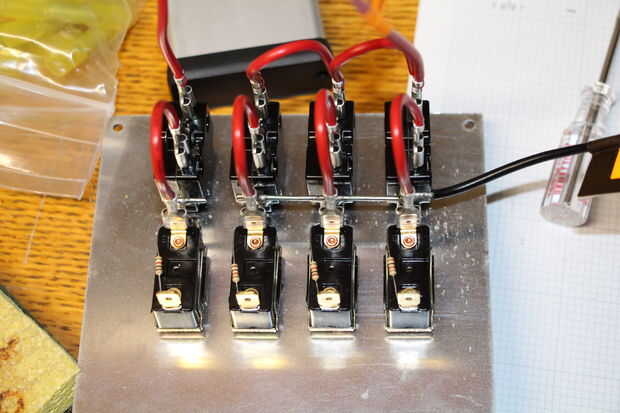

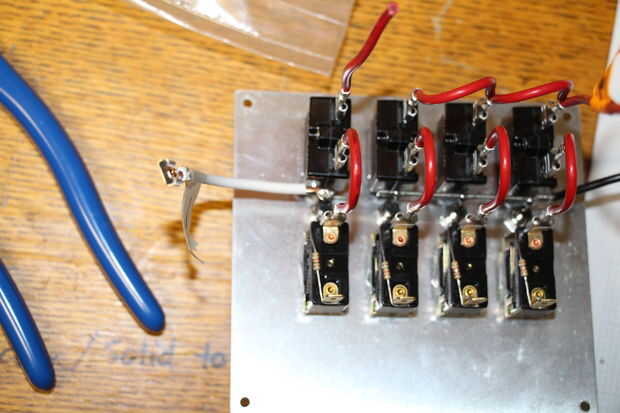

El panel se ejecuta en paralelo con todos los interruptores y los interruptores en un principal positivo y negativo. Corta las líneas paralelas para el 1er interruptor interruptor y añadió propios conductores positivos y negativos. Esto se hizo así porque originalmente, iba a correr las dos pilas de este panel de control. Después de pensar a través del proyecto, encontré que quería un separado en apagado para cada cargador así que necesitaba dos interruptores adicionales. Así, el panel de control volvió a una batería. Había yo resuelto esto antes, me podría izquierda el negativo común Unido y separado solo el cable positivo en el primer circuito. En retrospectiva siempre es 20/20...

Esto me permite ejecutar el cargador de un terminal y todo lo demás en el sistema paralelo. Esto debe impedir que el cargador lentamente tirar de una carga de la batería cuando no lo uses como puedo apagar.

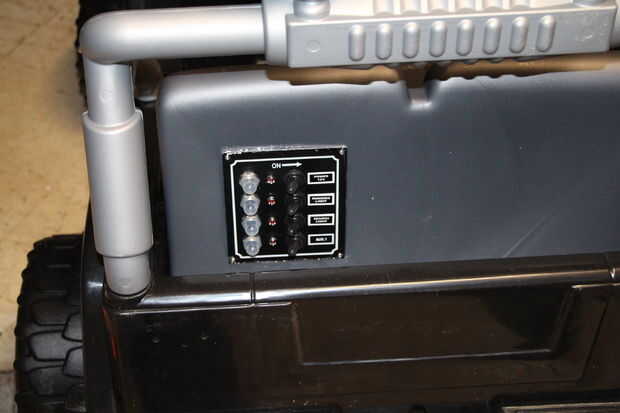

No es el panel más pequeño del mundo y necesitaba una superficie plana de 6 x 6 para montar en el. Opté por usar el respaldo de la silla como el asiento es plástico hueco moldeado. Esto permite acceso al cableado de arreglar un problema uno surgiera, así como protección contra los elementos para el cableado como lluvia no será capaz de entrar por la una sola pieza moldeada de plástico.

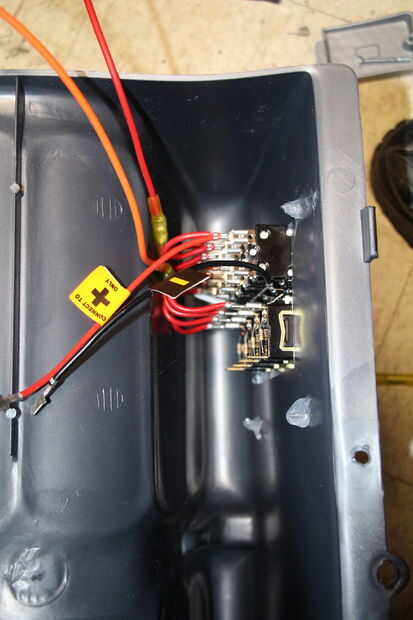

Se cortó un agujero en la parte posterior del asiento con una cuchilla de afeitar con cuidado en varias pasadas. El plástico es grueso y no se corta con sólo una pasada. La parte posterior del panel fue alineada luego con una capa de sellador de silicona. Entonces fue atornillado en su lugar y el exceso de silicona limpiada y todos los bordes sellados.

Marcado los interruptores a 12 voltios, cargador, luces y Pedal

Cargador se separa de los demás y estará apagado cuando se ejecuta normalmente las ruedas de energía. Cuando está a todo lo demás puede apagar los sistemas de ahorro de un acusado aumento de potencia. También se separa para mantener poder de corredor en el cargador. Se cuenta de esto cuando usted encienda el interruptor del cargador sin él enchufado e ilumina en rojo, luego que lo apague y lo lento se descolora hacia fuera porque la energía que fluye al cargador y poco a poco está agotando la batería.

Luces serán los faros y la cola de luces.

Pedal es la barra de luces y faros parachoques delanteros

Alimentación 12v es el actuador / LAC Consejo que ejecuta la dirección
