PuttDuino agujero de putt-putt con arduino (8 / 11 paso)

Paso 8: Conecte la pistola de clavos

La bola cae por el hoyo, dirigido por el limpiaparabrisas de los servo, y entonces rollos en los sensores de la pistola de clavo, que dispare la pistola de clavos para golpear la bola hacia fuera el tubo corriendo bajo la plataforma

En orden para la pistola de clavos tirar la bola, debe estar en el extremo del tubo.

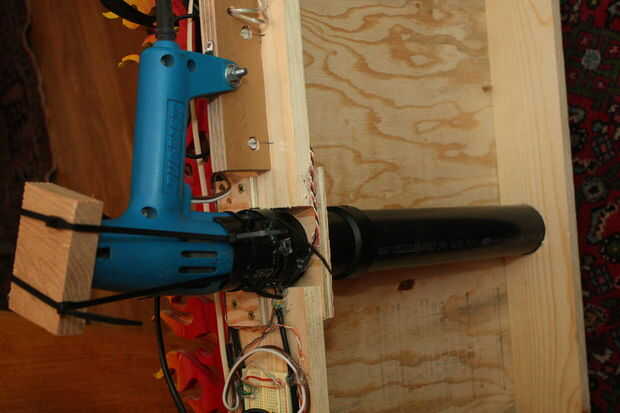

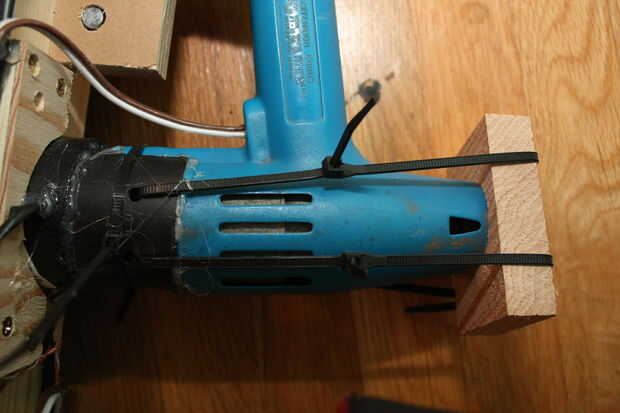

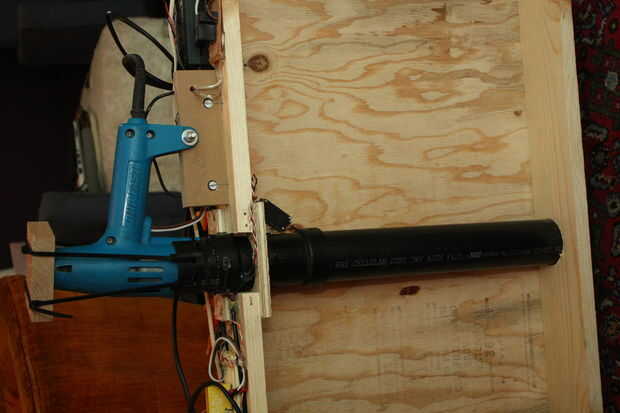

Sujetó el tubo contra el extremo de la pistola de clavos con ataduras de cremallera como se ilustra.

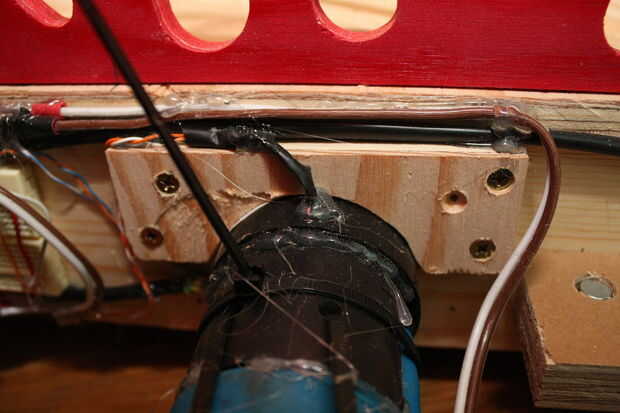

En la tubería adjunta, taladré agujeros frente a la unos a otros para el par emisor/detector de IR.

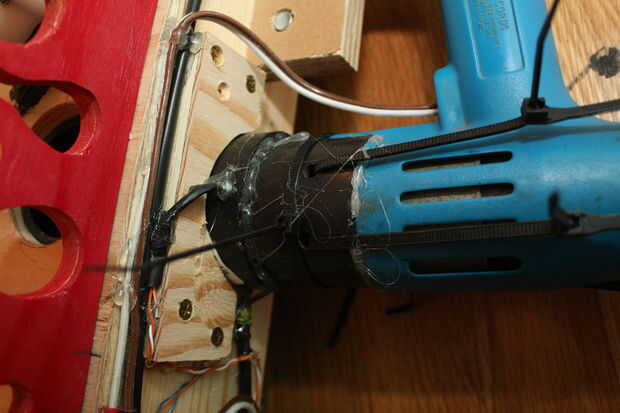

Todo se lleva a cabo junto con abrazaderas de plástico y pegamento caliente.

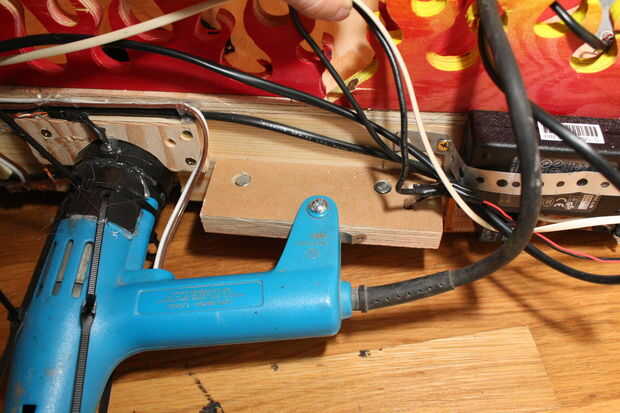

Mi pistola de clavos tenía un agujero en el mango donde se quitó el clavo clip (la pieza que sostiene la línea de clavos). He sujetado un trozo de madera a ese agujero y sujetar esa pieza a la plataforma con crossdowels y tornillos de máquina.
