PuttDuino agujero de putt-putt con arduino (4 / 11 paso)

Paso 4: Construir el impulsor de la bola

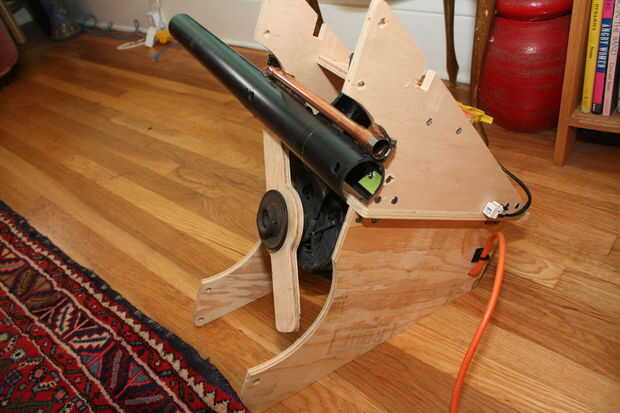

Primera parte mecánica que construí fue el impulsor de la bola.

Tenía un motor en mi tienda - 3/4 hp, 3450 RPM - pensé que esto sería arruinar la bola hacia fuera a alta velocidad.

El motor tiene un adaptador montado sobre el eje que es de 2 partes que atornillar como una pinza. Pensé que podía cortar una hoja de abanico y montar allí.

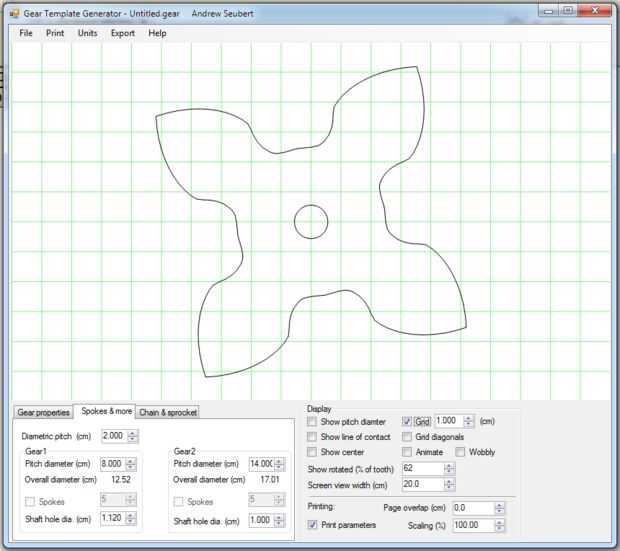

El primer impulsor que corte tenía 4 hojas. Era básicamente un engranaje 4 lóbulos. Compré el geargenerator de woodgears.cahttp://woodgears.ca/gear/index.html si no han visto su sitio, usted definitivamente debería comprobarlo. De todos modos el programa generador de engranajes es muy resbaladizo. Tengo un router CNC que construí con el diseño de buildyourcnc.com y utiliza para cortar el impulsor. El dxf que se exporta desde el generador de engranajes es todas las polilíneas y no arcos. Por ello, el cnc tipo de desigual al cortar, pero lo recorte rápidamente. Estoy adjuntando el archivo DXF si usted está interesado.

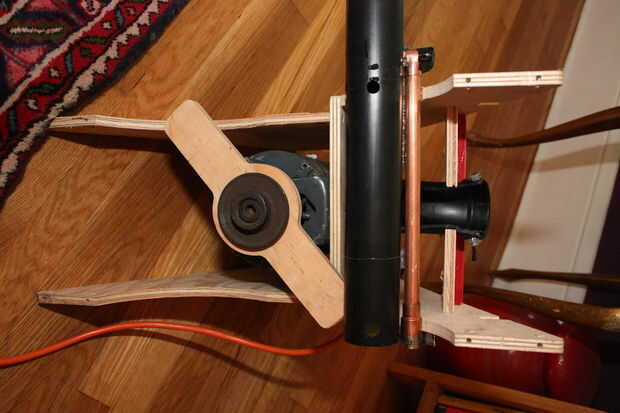

Sin embargo después de conectarlo al motor y disparando para arriba, me di cuenta que no era una pelota de golf realmente serían capaces de conseguir entre los lóbulos y ser propulsado. Necesitaba menos hojas. Así que dibujé un rectángulo con un agujero en él que funciona bastante bien.

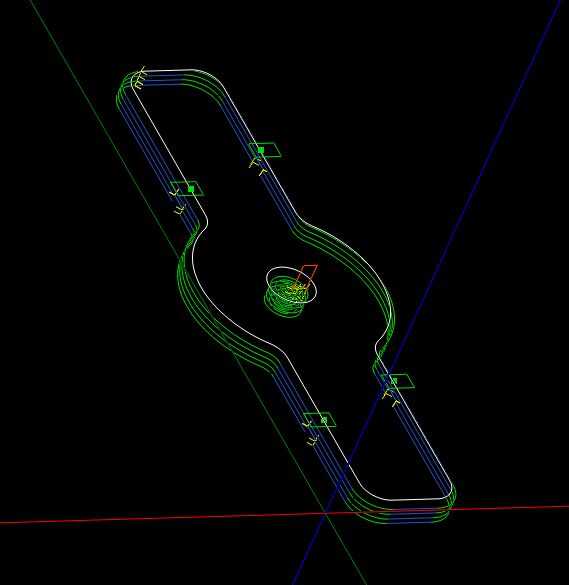

Yo también estoy adjuntando el archivo de dxf para el diseño de impulsor final.

la sección total de impulsor de lo puttputt aquí consta de varias partes
1. el motor eléctrico
2. el montaje en carcasa
3. el impulsor conectado al motor
4. el tubo que la bola cae a través y luego en
5. el sensor de la apertura
6. el tubo que lleva la niebla

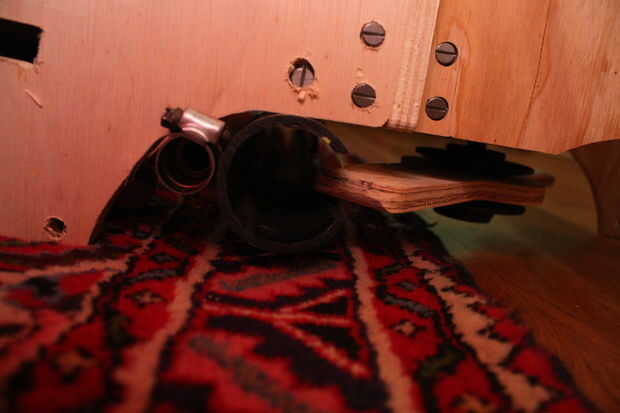

La parte principal del tubo es una pieza de ABS de 2 pulgadas de drenaje de la tubería. Cortado hacia fuera sobre una ranura de 3/4 de pulgada para la hoja del impulsor correr a través. Había montado en el bastidor de montaje del motor utilizando la misma técnica de crossdowels y tornillo de máquina. Esto hace un montaje realmente sólido.

El sensor de la bola es el mismo trato como en el primer paso. Hay un LED infrarrojo (emisor) y un fotodiodo. Se montan en el punto de entrada.
Cuando se detecta la bola, la máquina de la niebla, hay un retraso de 750ms y el motor es iniciado y por 1/2 segundo, a continuación, la máquina de la niebla se ha apagado.
Vamos a detallar las partes en los siguientes "pasos"
