PuttDuino agujero de putt-putt con arduino (3 / 11 paso)

Paso 3: Crear un montaje motor

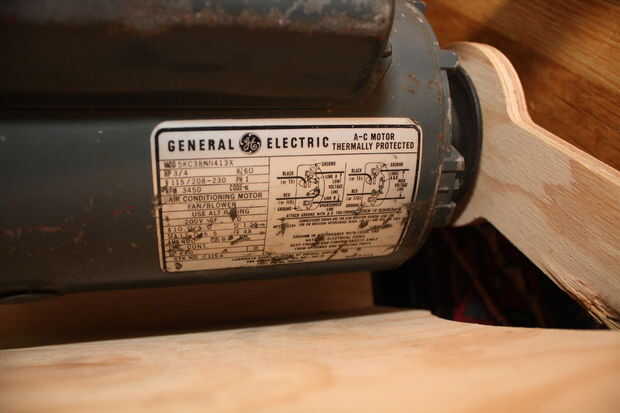

decidí usar este motor tengo el impulsor de la bola. Realmente pensé que le dispara a las bolas de golf hacia fuera a una velocidad realmente impresionante.

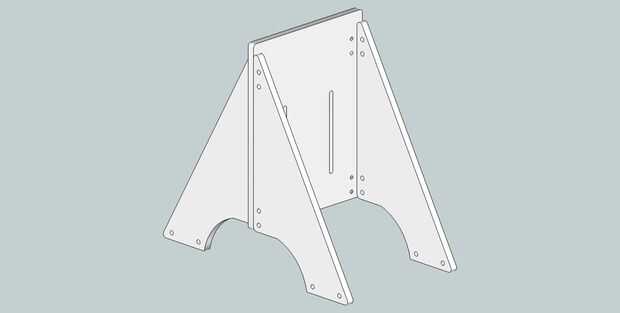

Imaginando un montaje que sostendría el motor verticalmente con 4 pies en el suelo, trazó una placa de madera con ranuras en que Monte el motor y elaboró algunos patas que podrían formar una base sólida utilizando sketchup primero, luego volvió a dibujar las piezas utilizando el software de CAD para cambiar todas las polilíneas en círculos y arcos para un mejor corte en CNC.

Utilicé madera contrachapada de 1/2 pulgada para todas las partes en este proyecto. algunos abedules, algunos es lijar cosas de madera contrachapada de grado de The home depot.

Para unir todas las piezas de madera juntas que decidí usar la técnica utilizada para armar los diseños en buildyourcnc.com - usé crossdowels y los tornillos pequeños para unir las partes.
Este tipo de fijación es bueno para la madera que es débil en su extremo y grano de lado como madera contrachapada. Si atornillar directamente en el borde de una pieza de madera contrachapada, incluso con perforación previa, dividirá como locos.

Con esta articulación, el borde de la madera contrachapada es tirado contra la cara de la pieza a unir a con un perno y el crossdowel.

Si usted ha montado muebles de IKEA, han visto esta técnica utilizada.

En la mayoría de mis partes, corte los orificios de la cara plana con la CNC y los agujeros de borde he utilizado un trozo de madera contrachapada para la plantilla. Taladré un agujero con el diámetro de mi broca - 3/16" a través del borde de un trozo de madera contrachapada de la madera contrachapada mismo utilizada para las piezas reales. Entonces dibujé una línea en el lado de la plantilla de chatarra que indica el centro del agujero. Entonces dibujé una línea sobre la pieza que necesita ser borde perforado indicando la línea de centro del agujero en la cara de la pieza. Colocar las dos piezas (la plantilla de desecho y la pieza a ser perforados en borde) sobre una mesa plana y drásticas para alinean las líneas, entonces podía perforar en el borde de la pieza sabiendo que el agujero sería cercano de centrado en el borde.

A pesar de utiliza un router CNC para cortar estas piezas, no es necesario. Estas piezas se podrían cortar fácilmente hacia fuera usando una sierra de calar. Los agujeros pueden fácilmente perforar a mano, aunque un taladro es agradable.

La crossdowels tengo en línea aquí: http://www.woodpeck.com/crossdowels.html - las que usé se enumeran como:
Pasador Cruz de acero de 10-24 x 1/2 longitud (paquete de 10)
13-CD010
Acero Cruz espiga. 10-24 hilos. 1/2" de longitud. Usar con taladro de 7/16". Vendido en paquete de 10.
los tornillos que tengo en mi local Home Depot. También venden tacos de Cruz, pero solamente en paquetes de 4 y no lo suficientemente pequeño como para la madera contrachapada de 1/2-pulgada estaba usando.
