PuttDuino agujero de putt-putt con arduino (9 / 11 paso)

Paso 9: Control de 12VAC / 10Amp motor con Arduino

Este paso se describe sobre todo por la imagen esquemática adjunta.

Llegué a esta configuración a través de algún ensayo y error, sin embargo, que trataré de describir aquí.
Al decidir utilizar este motor, ordené un relé de estado sólido de allelectronics.com la pistola de clavos hacking paso describe uno de los relés que he comprado, pero que yo planeaba usar en este paso sólo fue calificado para 3.5Amps que no me daba cuenta que no iba a trabajar hasta cableado todo y lo convirtió
-literalmente atrapado en el fuego! -

para no ser intimidado por una llamita como eso, busqué en mi tienda para otra opción. Encontré una luz de vacaciones, cable de extensión al aire libre que me quedaba de luces de solsticio de la temporada pasada. Lo obtuve desde objetivo sobre la remoción de aproximadamente $8 - es una extensión de 25 pies cable termina en una caja con una participación en ella que empuja en el suelo. La caja contiene también un temporizador y un sensor de luz así que podrían fijar sus vacaciones luces para encender al atardecer y apagado al amanecer, o puede ajustar el tiempo para él para encender y apagar. Me di cuenta de que debe ser un relé de allí, la abrió y encontró que de hecho existe un relé. Sin embargo el relé necesita 24 voltios de CC para activar el relé. En lugar de la tarjeta de circuitos de ingeniería inversa, agarré un ladrillo de la energía DC de mi pila de viejas fuentes de alimentación y un interruptor momentáneo.

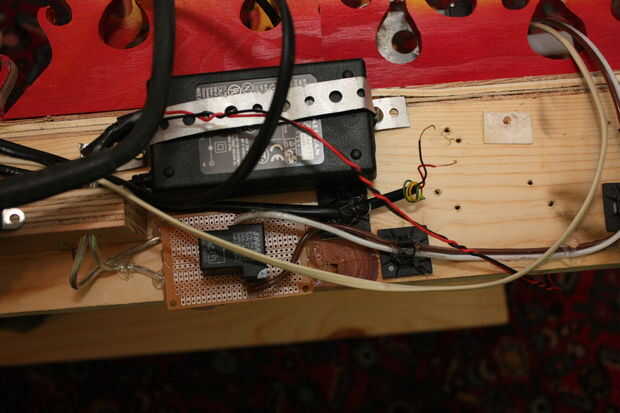

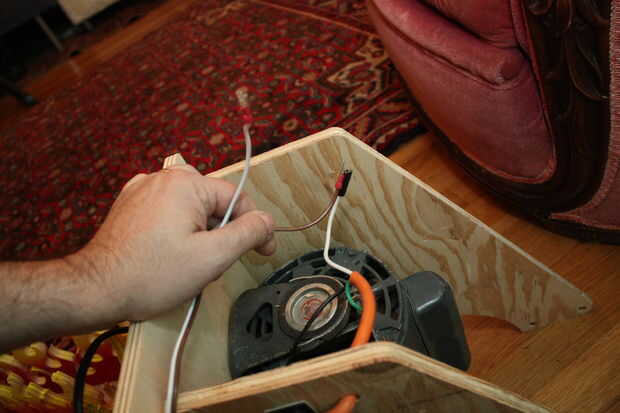

El interruptor momentáneo enciende 24VDC al relé que luego a su vez energiza el circuito de 120VAC encender el motor eléctrico de 10Amp sin problema!

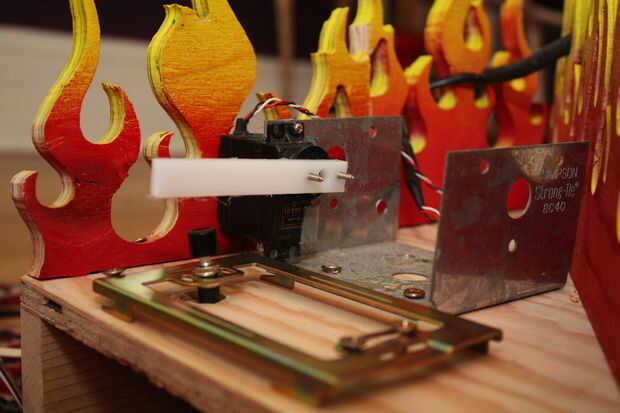

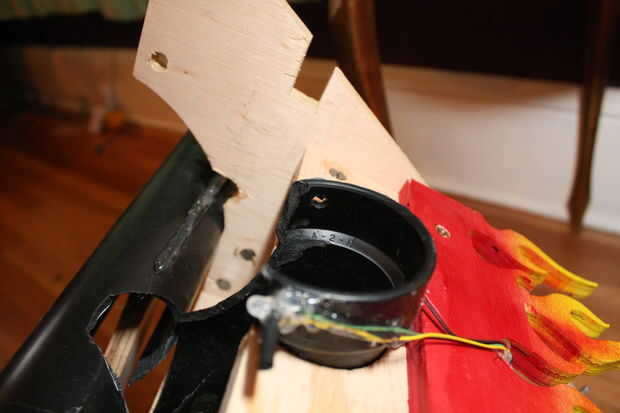

Para empujar el botón, alambré hasta mi servo restantes para el arduino, adjunta una barra corta de plástico a la parte giratoria del servo y ahora cuando el arduino detecta una bola en la apertura de la "hélice" gira el servo que empuja el botón, que envía los 24VDC al relé que energiza el motor, girando el rotor y conduciendo la pelota de golf del tubo ABS!

Un poco de una solución de Goldbergian Rube para asegurarse pero funciona muy bien!

Si tuviera un poco más de tiempo, podría haber formado el brazo de plástico como un dedo...

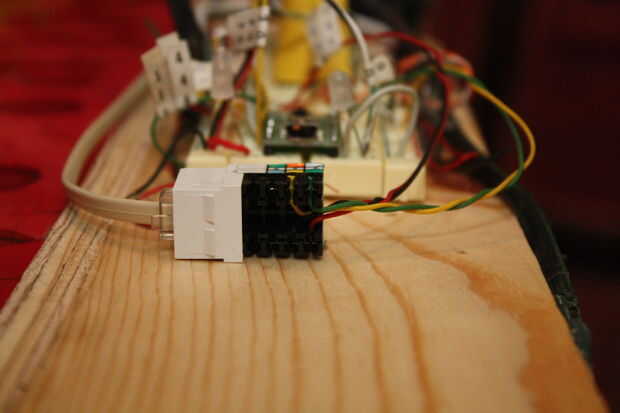

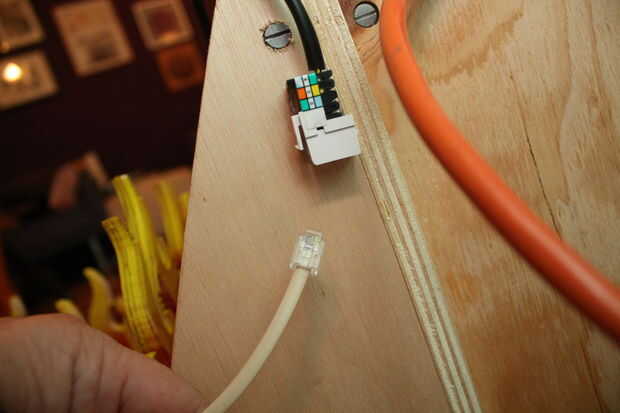

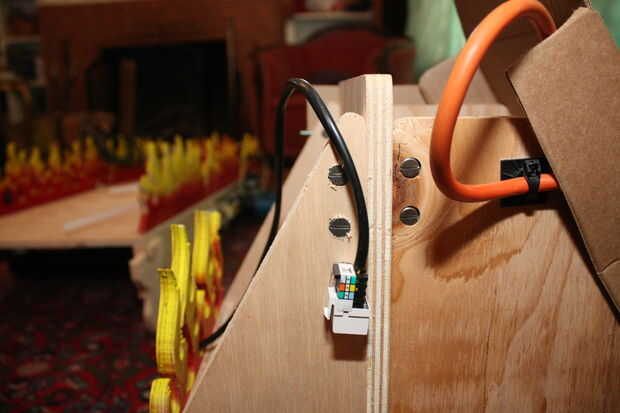

El siguiente diagrama muestra todas las conexiones del perno y el esquema que describe la corriente a botón para el relé a la configuración del motor.
