PuttDuino agujero de putt-putt con arduino (10 / 11 paso)

Paso 10: Máquina de la niebla del Control con Arduino

Este circuito está relacionado con los sensores que activan el motor impulsor de bola. Está vinculado por medio del software de arduino. Cuando los sensores ven la bola en la zona del impulsor, el arduino desencadena la niebla por un segundo y luego convierte en la bola impulsor, luego apaga la máquina de la niebla.

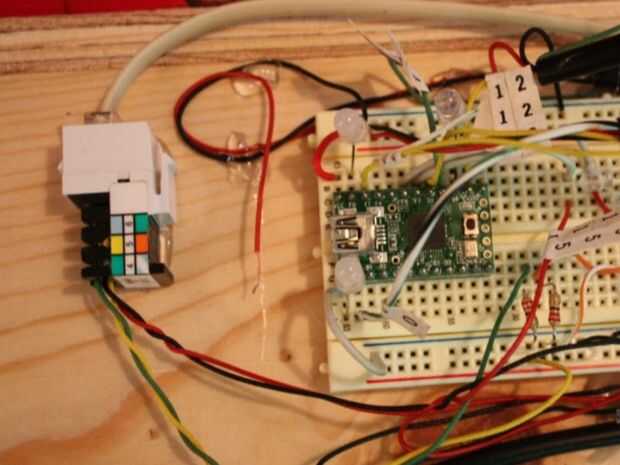

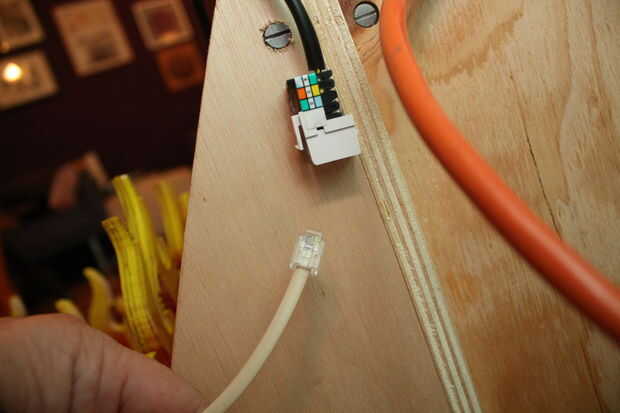

El hardware está conectado como la foto siguiente muestra.

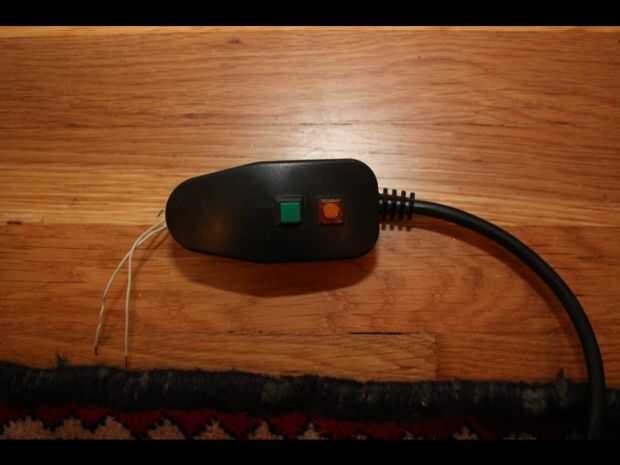

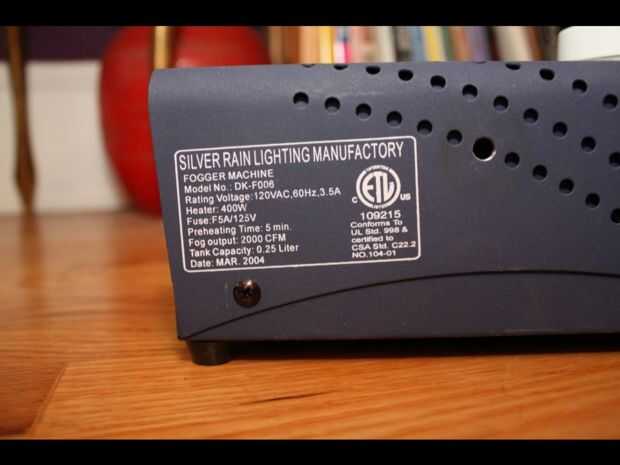

La máquina de la niebla tiene un conmutador (creo que destinado a ser un pedal) que provoca la niebla para emitir de la máquina cuando se presiona. La máquina toma un tiempo para calentar antes de que emitirá la niebla y el conmutador también tiene una luz indicadora.

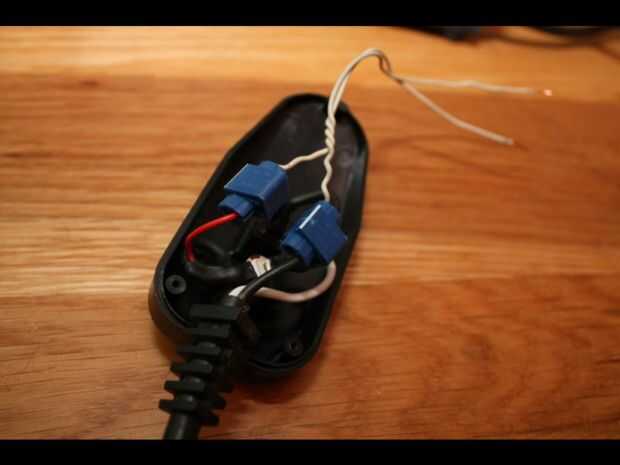

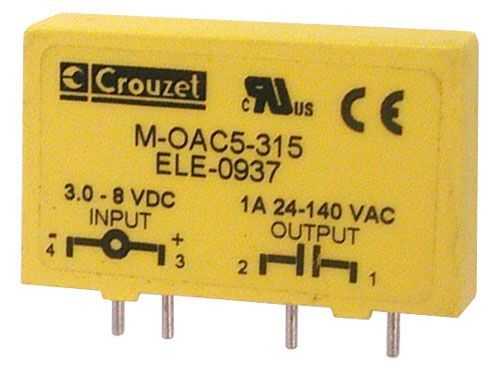

Quería mantener el interruptor como era originalmente y también ser capaz de desencadenar la niebla de la arduino, usé automotriz alambre estilo "golpecitos" para aprovechar los cables que van al interruptor. Estas conectado a la misma clase de relé usado en la pistola de clavos.

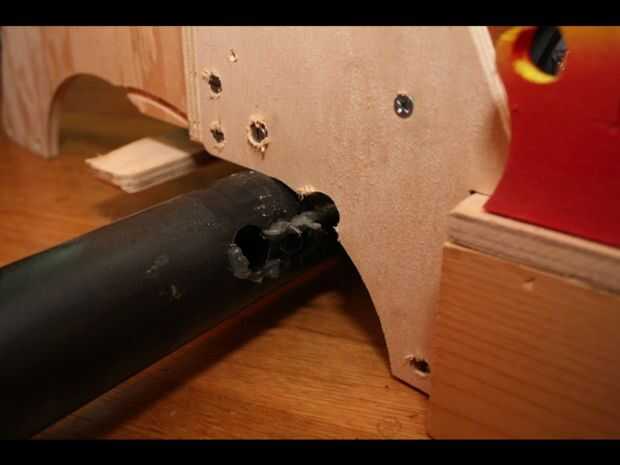

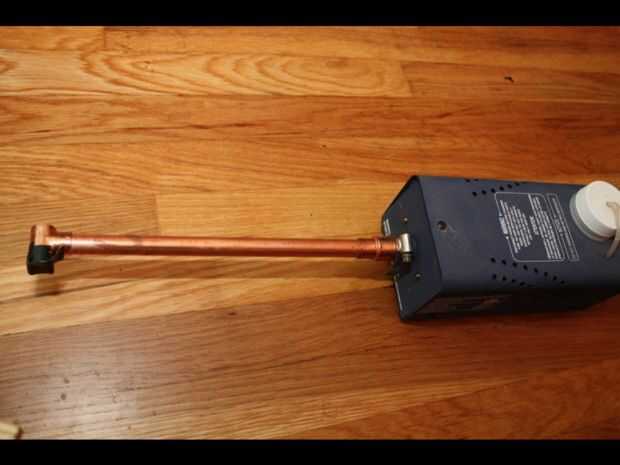

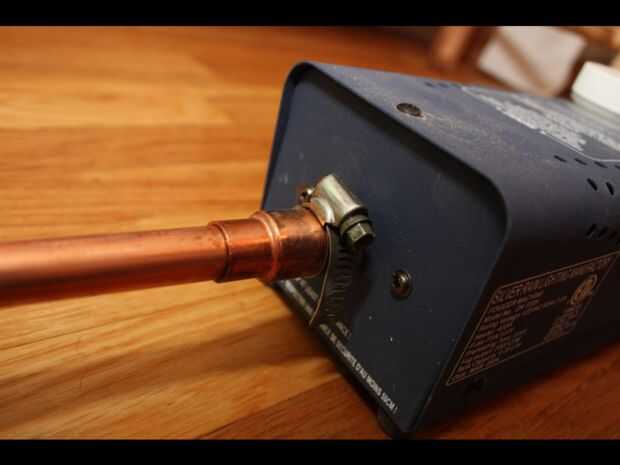

La niebla se envía abajo de un tubo de cobre en el tubo donde se rodará la pelota por el impulsor. Esto produce un efecto como si la bola es ser tirada hacia fuera por algún tipo de explosivo que hace humo - se ve muy bien. Si la máquina de la niebla podría hacer niebla más rápidamente y en cantidades un poco mayores, el efecto sería aún mejor.

Este es el último paso en el proceso. Se adjunta el código fuente.
Gracias por leerme a lo largo de!
