Paso 1: Crear la plantilla archivo GERBER específicos
Si usas EAGLE, he creado un archivo de trabajo de la CAM e incluye manual de instrucciones. Si utiliza otro software de PCB, generar un archivo GERBER con la dimensión capa y capa de crema.
Método sencillo:
Descargar este trabajo de Cam (de águila): Stencil_Cam_Job.cam
En águila, abrir la CAM
1. Abra el procesador de CAM.
Archivo -> procesador de Cam
2. Abra el trabajo
Archivo -> Abrir -> trabajo
[Nota Si no ver "Trabajo" a continuación, haga clic en la ventana de "Procesador de CAM" y volver a archivo -> Abrir -> trabajo.]
Seleccione archivo/trabajo "stencil_cam_job.cam".
3. Haga clic en proceso trabajo
Los archivos será el mismo directorio que el archivo .brd.

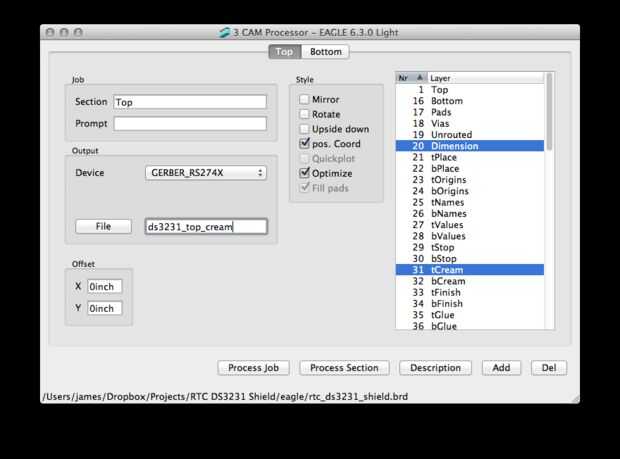

Las instrucciones del manual del águila:
En águila, abrir la CAM
1. Abra el procesador de CAM.
Archivo -> procesador de Cam
2. nombre de la sección "Top"
3. Seleccione sólo dimensión de 20 y 31-tCream
4. Seleccione GERBER_RS274X como dispositivo de
5. nombre del archivo algo descriptivo como "top_cream"
Si necesita sólo la parte superior (o sólo la parte inferior) capa, pase al #12.
6. Haga clic en agregar
7. ir a la pestaña recién creada
8. cambiar el nombre de la sección a "Fondo"
9. Seleccione sólo dimensión de 20 y 32-bCream
10. Asegúrese que el dispositivo es "GERBER_RS274X"
11. nombre del archivo algo Descripción como "bottom_cream"
12. Haga clic en proceso trabajo
ÁGUILA ahora generará dos archivos GERBER nuevo
