Por debajo de las virutas de soldadura

recientemente he tenido que diseñar un dispositivo que utiliza un chip con un disipador de calor debajo del cuerpo de la viruta. Este disipador térmico tuvo que conectarse eléctricamente y térmicamente a la PCB.

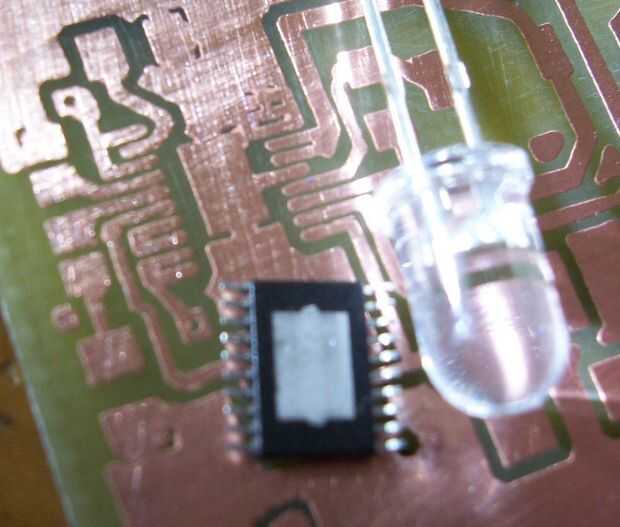

Por lo general estos dispositivos (véase el cuadro) se sueldan a PCB usando técnicas de flujo, donde la soldadura pasta es bordada a la Junta, robots Coloque las virutas y un horno especial calienta el dispositivo hasta que la soldadura se derrite la goma. Otros dispositivos con el mismo problema incluyen chips de controlador y LEDs de alta potencia.

He probado originalmente usando plata disipator sin embargo aunque es bastante bueno térmicamente no hacer una conexión eléctrica confiable, el cct funciona incorrectamente con la vibración y la magia de humo escapado... hacia mucho jurar y frustración.

Después de algunos experimentos surgió con este método de soldadura por debajo de estos tipos de dispositivos para prototipos de mano sin necesidad de un horno de reflujo.
