Recientemente construí un horno de reflujo SMD usando un horno tostador y un kit de controlador. Esto ha hecho muy fácil para la soldadura de SMD PCB (placas de circuito impreso del dispositivo de montaje superficial). Simplemente ponga gotas de pasta de soldadura en el, deje caer las piezas SMD en su lugar, poner en el horno de reflujo y hornear. Incluso no tiene que ser todo lo que preciso en el posicionamiento de las piezas SMD como la tensión superficial de la soldadura fundida tiende a tirar partes en alineación con los pads. Aquí es un buen artículo de Adafruit en SMD/SMT (tecnología de montaje superficial).
La pasta puede aplicarse de varias maneras:
Se puede obtener en una jeringa y simplemente exprime gotas de pasta donde usted lo necesita. Esto está bien para proyectos pequeños pero su mano se consigue cansado (la pasta es gruesa) y controlar el tamaño de gotas tiende a ser difícil (y consigue mucho más que la mano se cansa).
Puede obtener una plantilla y utilice un jalador limpiaventanas para limpiar una capa de pasta en la Junta. La serigrafía como una camiseta. Mientras que esto es genial para los funcionamientos de la junta grande, necesita obtener la plantilla hecha (si tienes un PCB le puede a menudo obtener la casa fab también para hacer la plantilla). También necesitará hacer algún tipo de plantilla a exactamente (y varias veces en el caso de tablas múltiples) ubicar la plantilla en el PCB. Lo bueno es que usted recibe la cantidad perfecta de soldadura (asumiendo por supuesto la plantilla está diseñada correctamente). Aquí hay un tutorial de Sparkfun en él.
Puesto que la mayoría de las cosas que hago es uno y desventajas, como el método de la jeringa, pero encontrar manchas pequeñas es difícil y mi mano se cansa. Me puse a buscar mejores formas.
Encontré este pequeño fresco para calafatear como artilugio Tindie que veía muy bien. Pero es bastante caro realmente conseguir enviar a Canadá (donde vivo).
Vi este proyecto hacer un dispensador utilizando un pequeño paso a paso y algunas piezas impresas 3d. Parecía muy interesante y realmente pedí algunos motores paso a paso de AliExpress con ella en mente y muy poco a poco estoy trabajando en una impresora 3D. Pero el diseñador no está vendiendo el PCB ya así que seguí buscando en.
Uno de mis asociados en el espacio de la máquina local (VHS) pasó a recoger a un distribuidor de pegamento automático mientras que en Shenzhen, China. Estos se realizan para aplicar el pegamento a través de una jeringa de aire comprimido pero funcionan bien con pasta de soldadura.
La idea del uso de estos dispensadores de pegamento de soldadura ha sido alrededor por una cierta hora. Encontrarás más información aquí y aquí. Y más información aquí.
Usted podría incluso crear su propio como este artículo se describe. Esto puede ser la solución más barata, especialmente si usted tiene una caja bien surtida de repuestos. Puede obtener las jeringuillas de la energía de aire necesaria en AliExpress como estos.

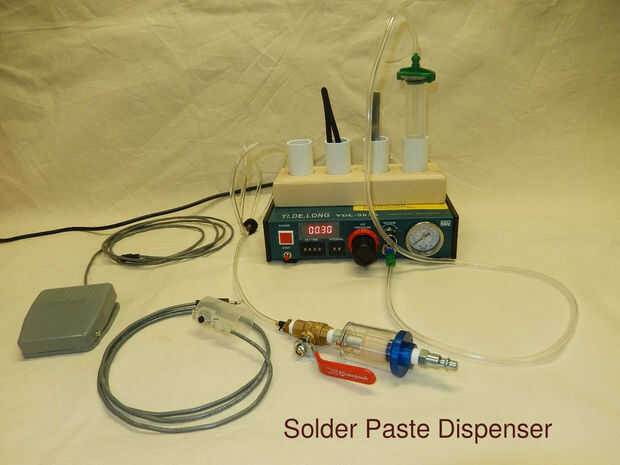

Esencialmente el dispensador de pasta de soldadura es una caja con una válvula de solenoide de aire micro-controlado. Cuando usted lo desencadenan (ya sea desde un botón montado pie pedal o jeringa) envía un pulso controlado de aire en la jeringa. Esto empuja hacia abajo el botón del émbolo y se empuja hacia fuera de un poco de soldadura. Ajuste de la cantidad de presión de aire y la duración del pulso, controla el tamaño de la gota de pasta de soldadura.
Naturalmente hay varias advertencias que debe tener en cuenta:
- Estos son baratos y por lo tanto muy muy muy barato. No esperes precisión o piezas de alta gama.
- Necesita una fuente de aire comprimido para funcionar. Ideal si tienes un compresor, pero qué pasa si no lo hace. (He probado usando un tanque de aire portátil en su lugar y esto es muy factible).
Este Instructable se verá que un dispensador pegamento, haciendo algunas modificaciones posiblemente necesarios, establecer una fuente de aire y todo lo demás puede que necesite utilizar para un depósito de soldadura. También se cubrirá algunos básicos SMD que suelda.
Tenga en cuenta que estoy ubicado en Canadá por lo que estoy mirando todo desde una perspectiva norteamericana. Usted necesitará hacer los márgenes locales lo que se requiere para cosas como tensión de alimentación, conector de aire comprimido, medición de la presión, etc..
DESCARGO DE RESPONSABILIDAD! Este proyecto puede lidiar con altos voltajes, temperaturas, gases comprimidos, herramientas peligrosas, procesos o productos químicos. Ninguno de estos tienen la posibilidad de herir o matar (o personas que te rodean) y dañar o destruir su propiedad.
No intente este proyecto si no eres competente en las diversas tareas necesarias y podemos hacerlo con seguridad. Usted tendrá que tomar varias decisiones de diseño durante un proyecto de esta naturaleza y necesita ser capaz de evaluar los diversos posibles problemas de seguridad involucrados.
En mis ejemplos, suelen tratar de mostrar maneras seguras de hacer las cosas pero es hasta el usuario para decidir sobre la idoneidad y seguridad del uso de cualquier diseño, proceso o herramienta presentada en este proyecto Instructable.
No digas que no advertirle...
También ten en cuenta que potencialmente se anulará la garantía si se abre el caso...
