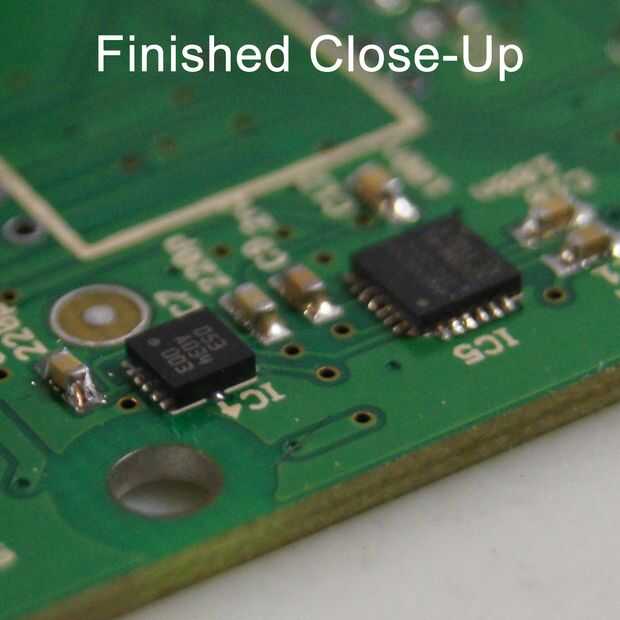

Básicamente realizar soldadura de reflujo, goma de la soldadura se coloca en una placa de circuito impreso y los componentes a soldar se coloca encima de la pasta de soldadura. Cuando el horno calienta la pasta de soldadura más allá de la temperatura de fusión, la pasta de soldadura se funde y soldaduras de componentes a la placa de circuito.

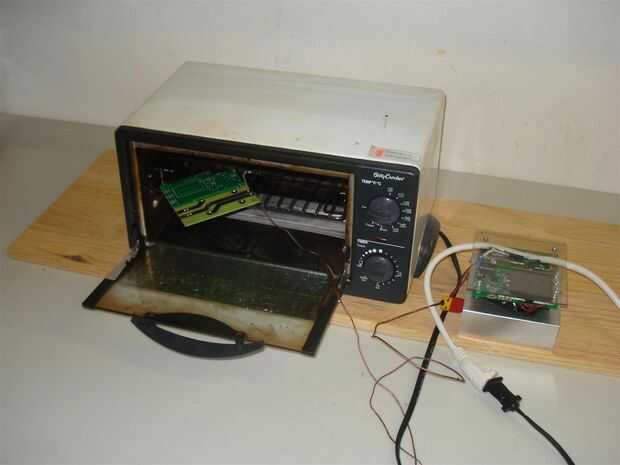

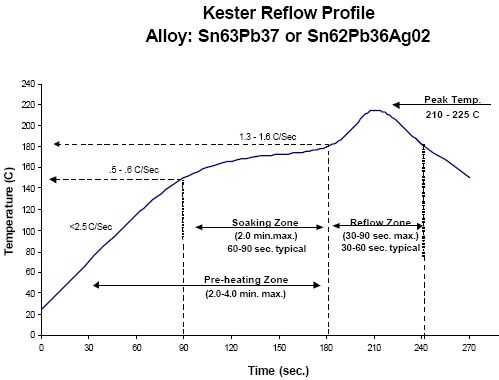

Para controlar la temperatura del horno, he creado mi propio circuito de controlador de reflujo tostadora horno. Este circuito utiliza un microcontrolador ATmega32U4 para monitorizar la temperatura del horno mediante un termopar y AD595AQ y luego controlar el elemento de calefacción del horno utilizando un relé de estado sólido. El controlador cuenta con registro/depuración de USB, USB bootloading, un display LCD gráfico y 3 botones. Las características del firmware afinando para todos los ajustes, control de temperatura manual, manual control de calefacción elemento y control de Perfil de temperatura automática (con una pantalla de gráfico de temperatura agradable historia). Este circuito se enchufa en un tomacorriente de pared y el horno se conecte en este circuito, mientras que el relé de estado sólido básicamente actúa como un interruptor entre la toma de corriente y el elemento de calefacción del horno. La seguridad es el objetivo principal de diseño (pero algunas cosas estaban limitadas por el costo), y facilidad de uso es el segundo objetivo.
Aquí tenemos una demostración en vídeo:
Algunas características clave:
- El termopar está clasificado para más de 500 grados centígrados. Usando mi pasta de soldadura de soldadura requiere solamente hasta tal vez 250 grados Celcius.
- El relé de estado sólido se utiliza porque pueden proporcionar mejor control de los relés mecánicos, y son más confiables. Relés mecánicos pueden desgastarse debido a su naturaleza mecánica y de las chispas internas que se producen durante la conmutación. Planeo en el relé de conmutación a 1 Hz, por esto es importante.
- El relé es clasificado para 240V y 25A así que debería funcionar con cualquier horno tostador típico en cualquier parte del mundo. El relé es refrigerado por un pequeño ventilador y un disipador de calor de aluminio hecho de encargo.
- Todo en este circuito se alimenta de la pared porque estoy usando un pequeño cargador USB como un convertidor de AC a DC incorporado. Esto es bueno ya que un cable alimenta todo. Un ordenador no es necesario operarlo.
- Se crea una cubierta de plástico para proteger el circuito de cosas tocar accidentalmente. Yo puedo manejar en forma segura el circuito sin ser sorprendido.
Incluido aquí (ver parte inferior de este paso) están todos los archivos de proyecto. Este paquete contiene el esquema de CadSoft EAGLE 5.11 y los archivos PCB, los archivos gerber de PCB, el código de fuente para el firmware del microcontrolador (incluyendo el cargador de arranque) y algunos dibujos de mecánica para el disipador de calor y protección plástico.
