Paso 4: Ejemplo útil: 3D impreso linterna LED
Herramientas:
-Impresora 3D; ahora sólo he hecho pruebas exhaustivas en el MakerBot Replicator
-Pinzas de punto (útil en envolver e insertar componentes) de la aguja

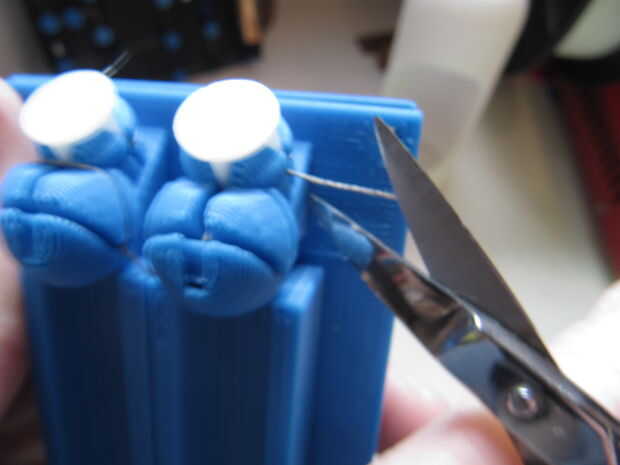

-Pequeñas tijeras (útil en recortar el exceso de hilo)

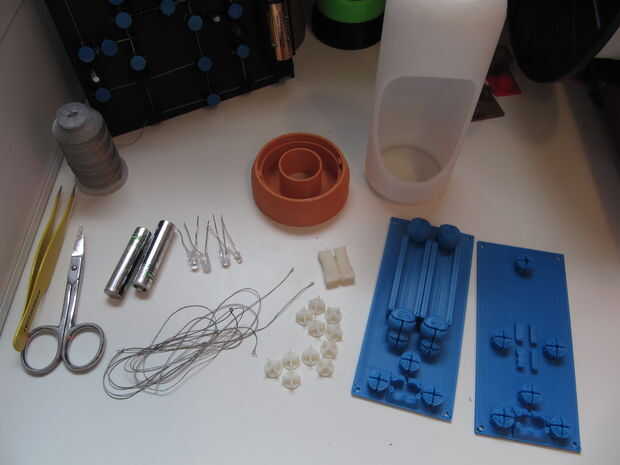

Lista de materiales:
(4) 5 m m LED, usted probablemente preferiría blanco
(2) baterías AAA
(2) conductores hilos ~ 12 en cada
(2) conductores hilos ~ 18 en cada
Imprimir lista de materiales: (todos con configuración predeterminada, ninguna balsa, sin soporte)
(1) superior de electrónica
(1) parte inferior electrónica
(1) cubierta de tubo linterna
(1) tapa de la linterna
(1) interruptor de palanca pieza
(11) tapa de extremo
Primero: Asegúrese de que prueba su LED, con sobre el 3v de las baterías. También podría ser una buena idea para probar las baterías...

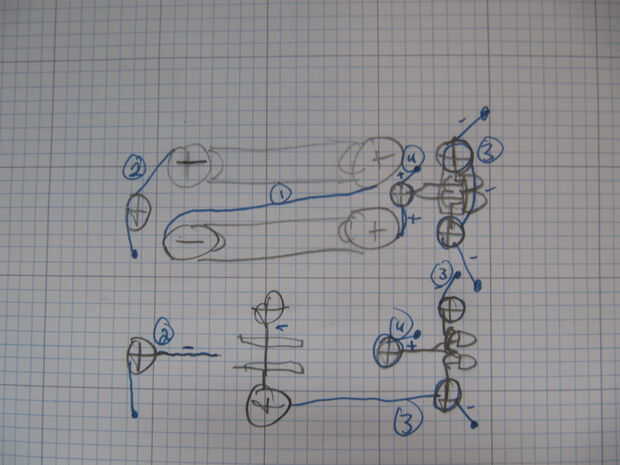

Instrucciones detalladas: relación con el esquema adjuntado, hay 4 rastros para ejecutar. Instrucciones detalladas de cómo envolver los componentes individuales pueden encontrarse en el paso 3.

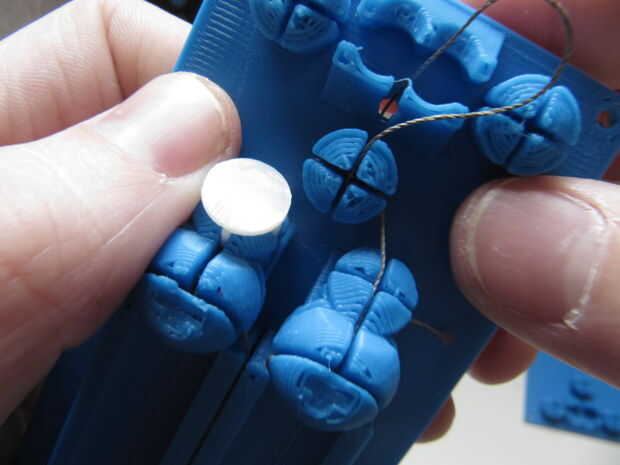

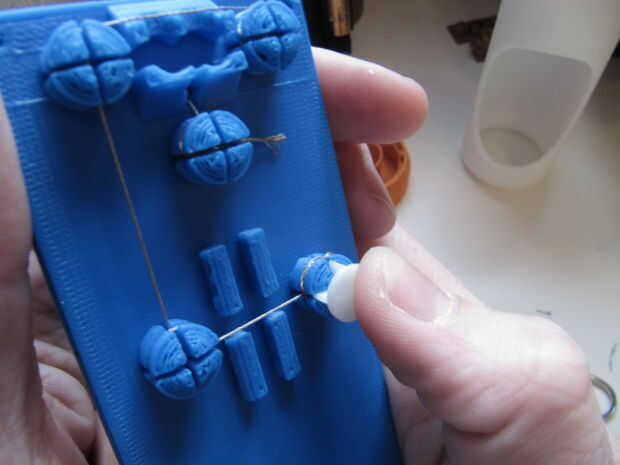

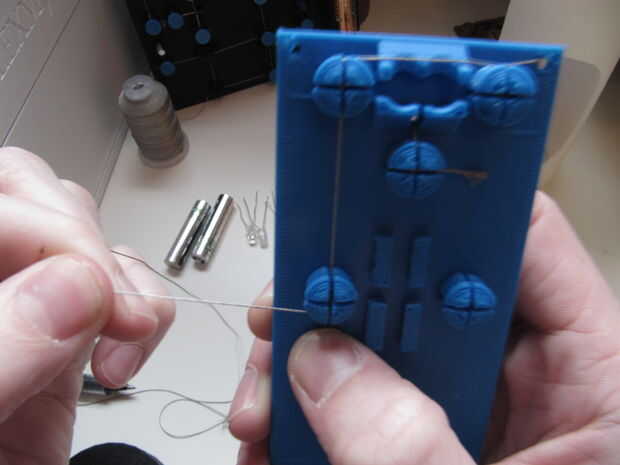

1. Comience en la parte posterior, el tablero de "electrónica inferior" con las dos baterías. Orientar el LED ranuras para ser, ejecuta su primer rastro (~ 18 in) entre el extremo positivo de la batería de la izquierda y el extremo negativo de la batería derecha (parte superior izquierda a inferior derecha). Inserte tapones.

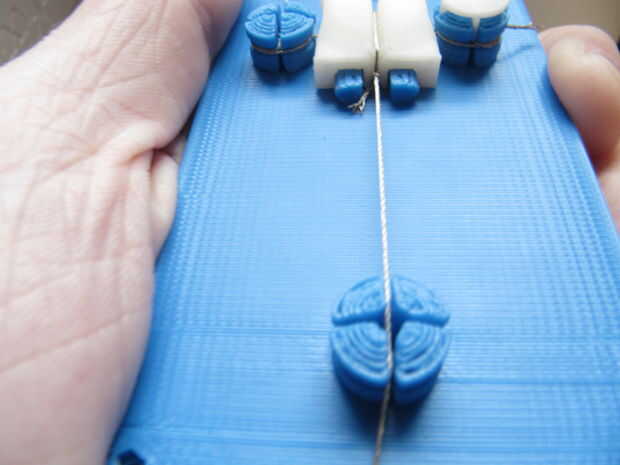

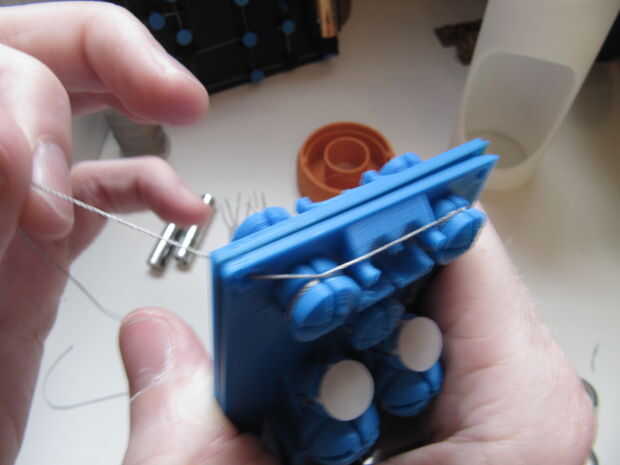

2. también en la parte posterior, envuelva el segundo rastro (~ 12 adentro) desde el extremo positivo de la batería derecha, alrededor de la clavija que está detrás de los LEDs, pero frente a las baterías. Coloque la "electrónica" en la parte inferior contra la "base de la electrónica", con los soportes LED apuntando en la misma dirección. Alimentar el hilo sobrante de la clavija a través de ambos orificios en la base de la clavija, que emerge en el otro lado. Bancos de los dos tableros, envolver el resto de este hilo alrededor de la clavija correspondiente al lado del agujero.

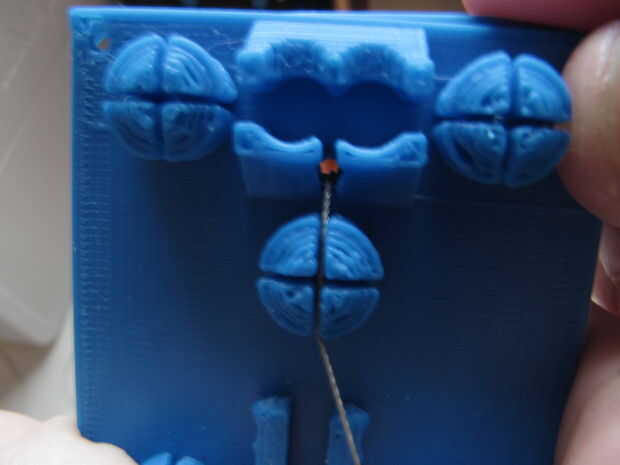

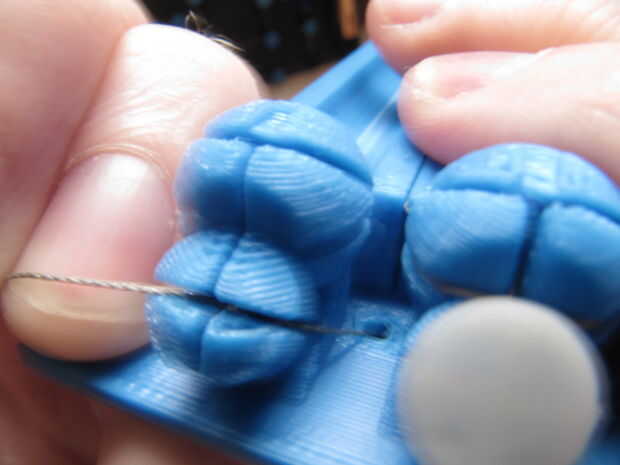

3. a partir de en la parte posteriora otra vez, el mismo LED por orientación, inicio el tercer rastro (~ 18 in) en la clavija superior de la izquierda. Después de algunas vueltas, tienen su hilo emergen de la parte superior, para ejecutar a través del frente de los LEDs, y hacer el mismo envoltorio en la clavija superior derecha. Tienen su hilo otra vez emergen de la parte superior y alimentación a través del agujero cercano. La electrónica de los bancos, envuelva las dos clavijas de LED más superiores de la misma manera: sólida envoltura alrededor de cada clavija y funcionamiento a través en el frente de los LEDs. Una vez que todos los 4 están conectados, si tuviera aún decente exceso de hilo. Ejecute su rastro hasta la clavija de abajo y en el interruptor. Acabado embalaje peg y coloque un casquillo de clavija.

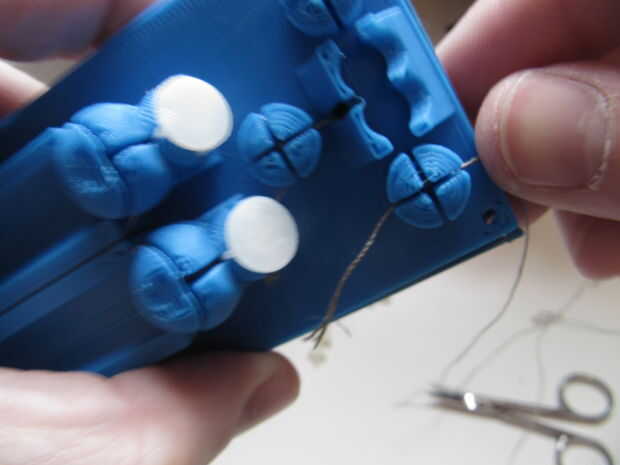

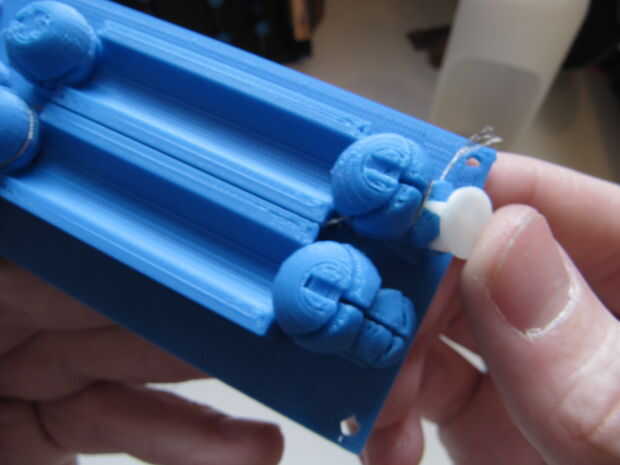

4. por último, el último rastro (~ 12 adentro) será el resto del interruptor conectado a la batería. Empezar por atar el nudo alrededor del interruptor, como se explica en el paso 3. Coloque el interruptor basculante (debe encajar en su lugar), y moverlo a la posición de encendido, o no tiene lo suficientemente flojo como para operar la linterna. Enhebre el hilo hasta la clavija en la base y darle unas vueltas. Luego alimentar el hilo a través del orificio en la parte inferior derecha, por lo que surgirá en el lugar correcto. Los bancos la electrónica, hay un terminal de batería restante. Envuelva el exceso de hilo alrededor de esto, el extremo negativo de la batería de la izquierda. Inserte el casquillo de clavija.

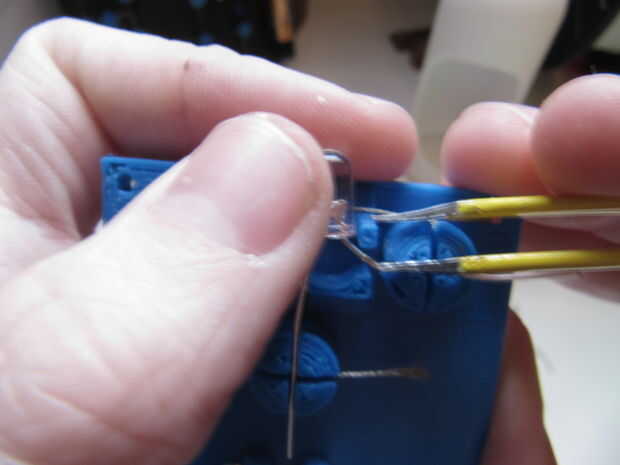

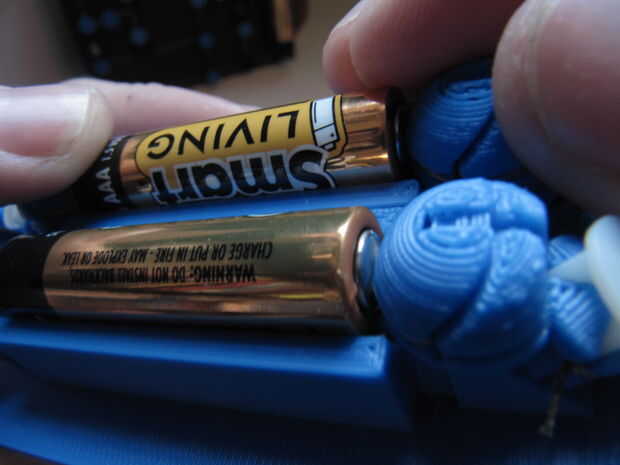

5. Insertar los componentes. En este caso, hay 4 LEDs y dos baterías para insertar. En este caso, sugerir la colocación de las pilas primero y envuelva con el interruptor en. Esta manera, usted sabrá rápidamente si o no usted está insertando los LEDs correctamente... Para la parte superior y la parte inferior, hay dos LEDs para insertar. Orientarlos a que corra los cables positivos (uno más) en la clavija en el centro, y la negativa conduce a las clavijas en el lado. Usted tendrá que doblar las puntas un poco para encajar correctamente, pero tenga cuidado de no doblarlas mucho porque son propensos a romperse. Una vez todo en su lugar y trabajo, inserte los tapones de final de la peg, dondequiera había un hilo suelto o un cable de componente.

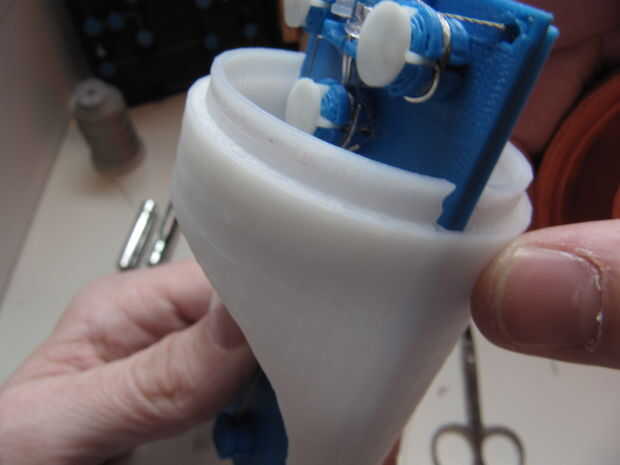

6. poner todo junto. Deslice la pieza de la combinación electrónica en el tubo, tal que el interruptor está expuesto en el corte transversal. La tapa encaja en la parte delantera y retuerce en su lugar.
Felicitaciones, han impreso ahora tu propia linterna!
