Paso 8: Avanzado osciloscopio: acoplamiento de AC/DC tierra
Acoplamiento de AC quita el componente DC de la señal para que se oscila alrededor de cero. Muchos osciloscopios esto es ventajoso porque permite acercarse más a la forma de onda así que usted puede medir pequeños disturbios AC. Si no se preocupan por medir el desplazamiento de DC de una señal y sólo quiere ver el componente de CA, utilice acoplamiento AC. Si desea mirar el AC y el DC los componentes de una forma de onda, o sólo está interesado en el componente de DC, utilice acoplamiento DC.
El osciloscopio también puede dar la opción de acoplamiento a tierra. Conmutación al acoplamiento de la tierra le dará una línea plana que representa la posición de 0 voltios. Utilice el control de posición vertical para alinearse con una de las líneas de rejilla-se trata de su marcador de tierra. Se puede alternar a su señal al poner en modo de la C.C. para tener una idea de su distancia de la tierra (necesita meterse con volt/div a obtener su señal en marco). Cambiar a modo de CA será eliminar el componente DC de la señal y mostrar oscilaciones alrededor de la pistola del suelo.

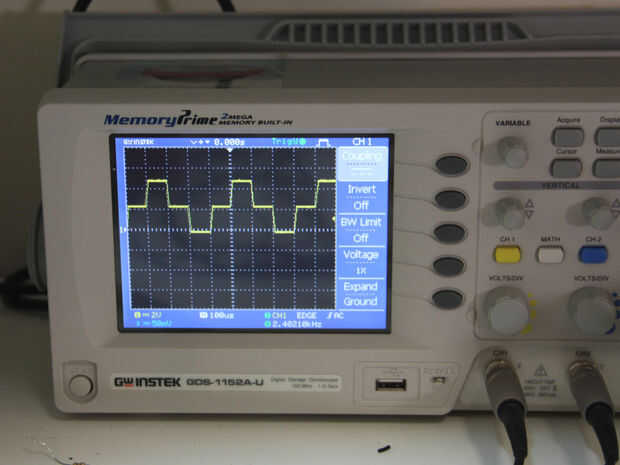

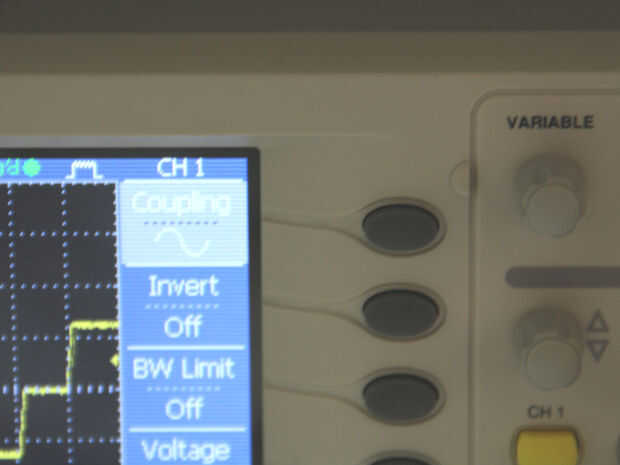

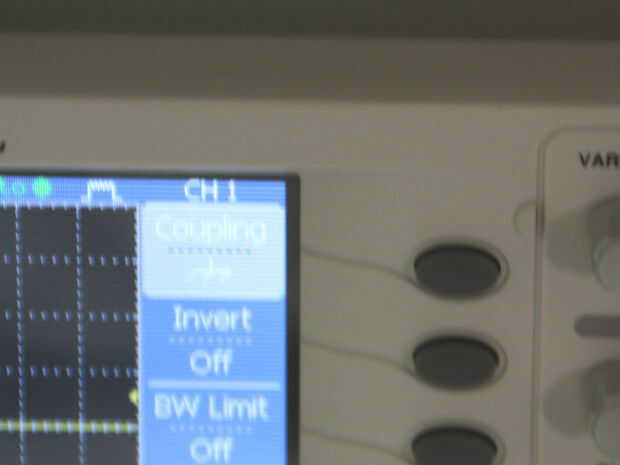

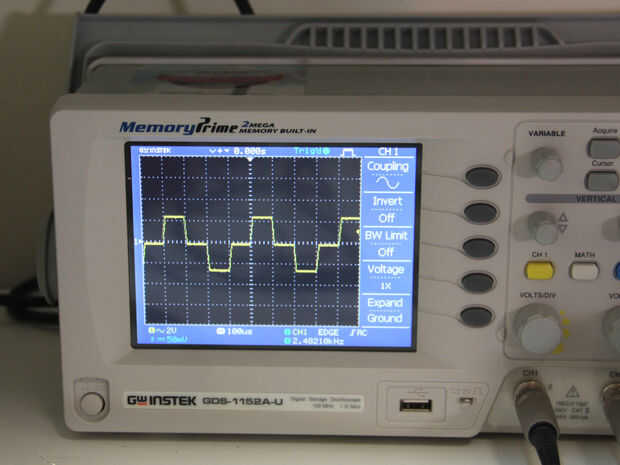

En las imágenes de arriba usé todos los modos de acoplamiento tres para medir una señal de pulso oscila entre 0 y 5V. Primero puse el ocilloscope en modo de acoplamiento de tierra a tierra con la línea de centro en el ámbito de aplicación. Por volver a C.C. acoplamiento (fig 3) puedes ver mi señal oscila entre 0-5V (cada División vertical representa 2V). En corriente alterna el desplazamiento DC de ~2.5V se quita el modo (fig 5) y la señal de acoplamiento es oscilante alrededor de tierra con una amplitud de 2, 5V
