Osciloscopio como a (5 / 10 paso)

Paso 5: escala de

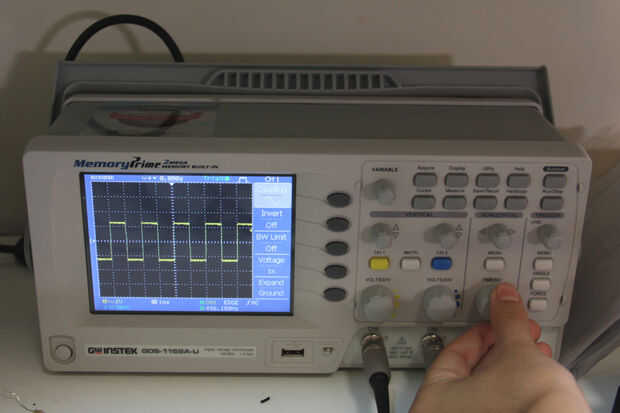

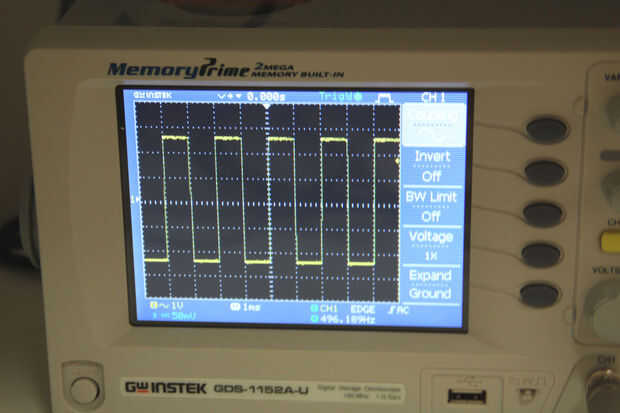

Ajuste volts/div tiempo/div y vertical de posición hasta que marco la onda en la pantalla del osciloscopio como se muestra en la primera imagen de arriba.

He utilizado los siguientes parámetros (para la señal entrante de arduino)
Volts/div = 1V
tiempo/div = 1ms

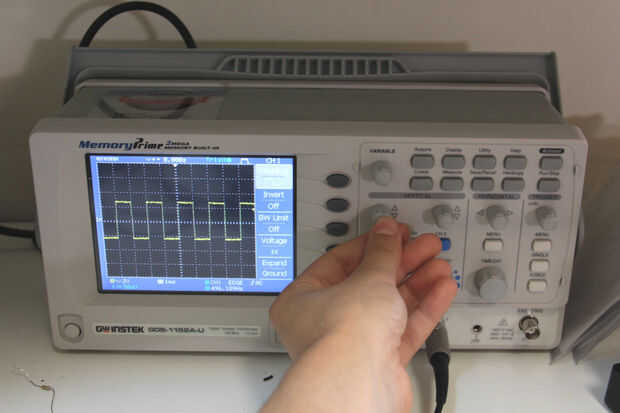

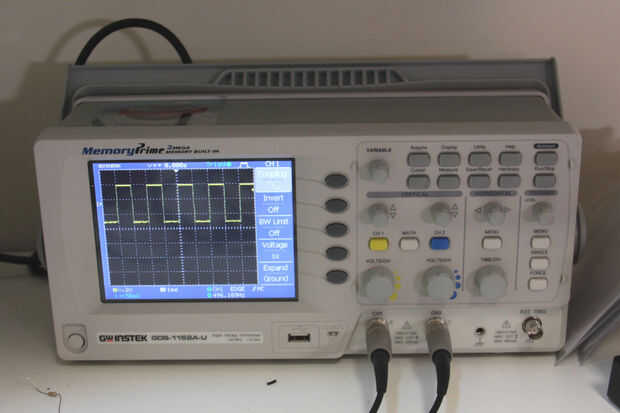

ajustar la posición vertical hasta que la onda oscila alrededor del centro de la pantalla

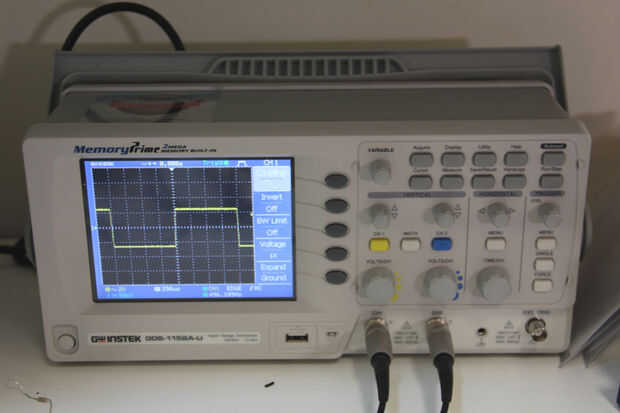

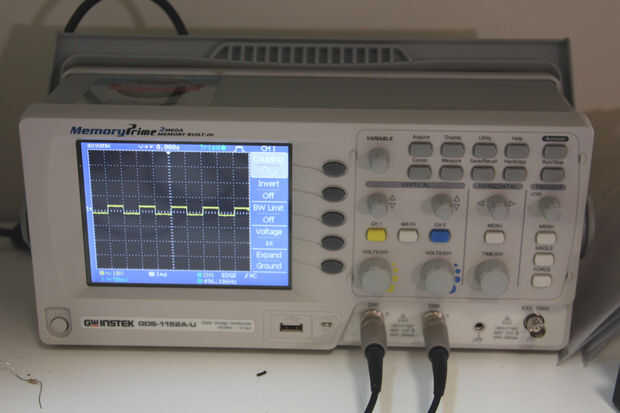

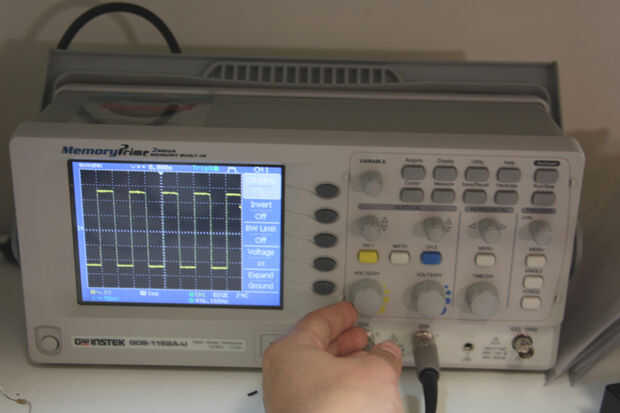

Jugar con estos tres controles para obtener un sentido de cómo funcionan.  Las imágenes de arriba también proporcionan algún detalle más.

También trate de ajustar la posición horizontal para obtener una idea de cómo funciona.

Si tienes problemas encontrando su onda o centrado en la pantalla, pregúntese lo siguiente:
¿-Estás en el modo de acoplamiento de CA?
¿-es la punta de prueba conectada al osciloscopio?
¿-es la punta de prueba conectada a tierra (es la pinza de cocodrilo del lado conectada a tierra)?
¿-es el contador de tiempo del generador/arduino/555 de onda?
¿-busca en el canal correcto?

Algunas cosas a probar:
-alejar completamente a lo largo del conjunto de eje y voltios/div a su valor máximo
-Ajuste la posición vertical cero
-cambiar el canal
