Osciloscopio como a

este tutorial le guiará a través de los fundamentos de la utilización de un osciloscopio, se significa para alguien con muy poca o ninguna experiencia con la electrónica o los osciloscopios.  Hay muchos tipos de osciloscopios por ahí, y cada uno es un poco diferente, así que voy a centrar en los componentes esenciales que se encuentran en todos los osciloscopios y es más útil cuando empezar.

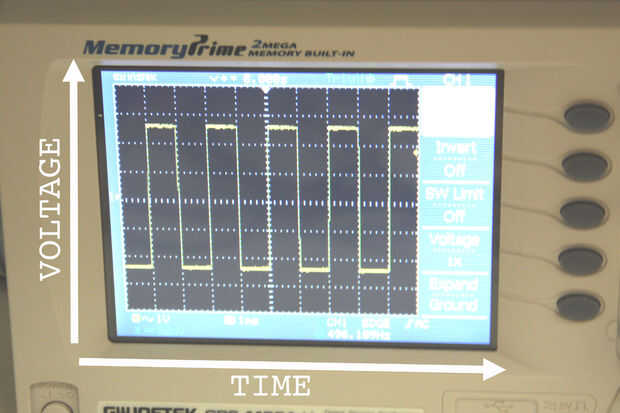

Los osciloscopios son útiles para mirar cambios muy rápidos en voltaje con el tiempo, cosas que no podemos medir con un multímetro.  Generalmente cuando usted hace una medida con un osciloscopio, se verá una línea que se extiende desde un lado de la pantalla a la otra; esta línea es realmente una gráfica de tiempo vs voltaje (Fig. 2), donde el voltaje es medido a lo largo del eje y y tiempo a lo largo de la x.

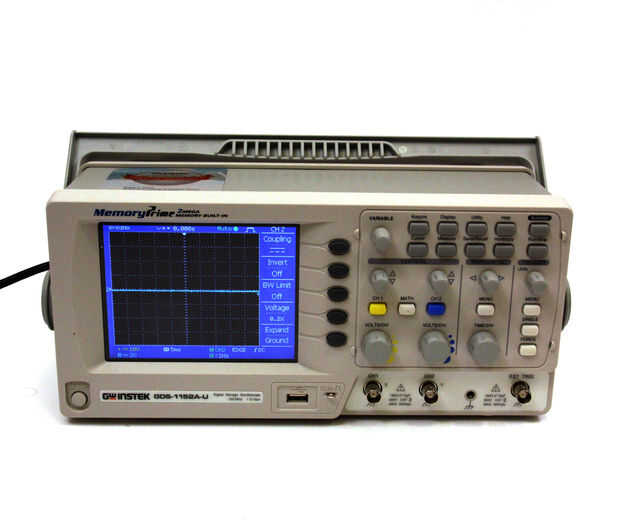

Osciloscopios vienen en dos variedades: analógica y digital (va a utilizar un alcance digital en este tutorial).  Los controles de ambos tipos son básicamente las mismas; Ten en cuenta que los osciloscopios digitales pueden ocultar algunos de los que controla en un menú en la pantalla LCD en lugar de usar una perilla o botón.
