Motor controlador BTS7960 43A (2 / 4 paso)

Paso 2: Conectarse, arduino

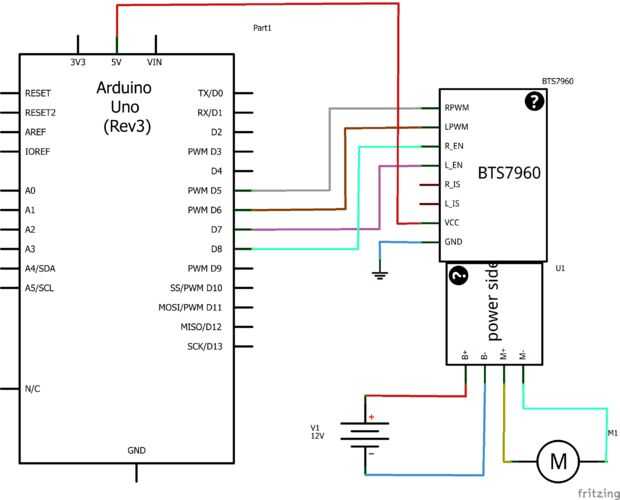

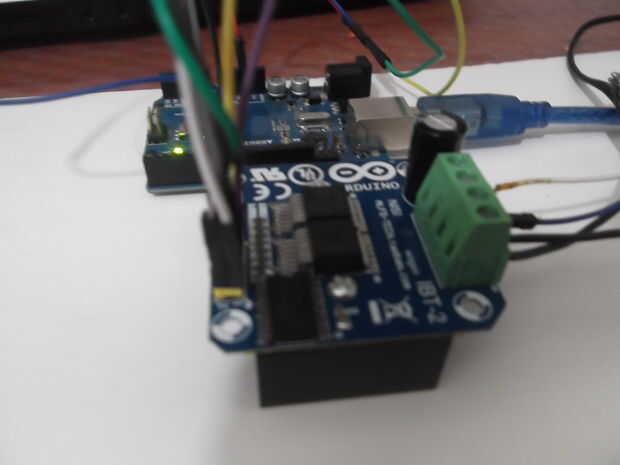

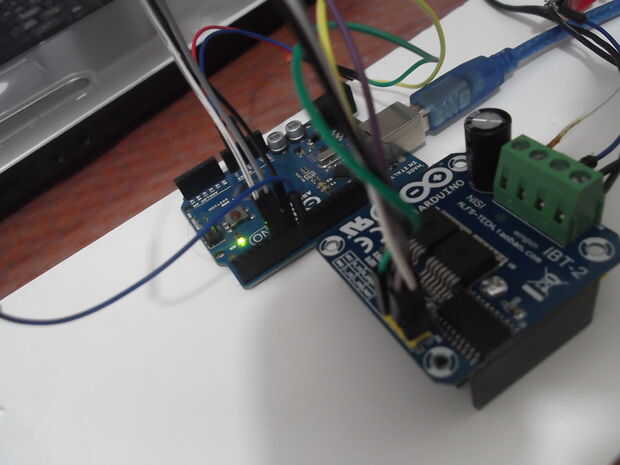

La conexión de este módulo a la placa Arduino se muestra en el esquema de abajo, 2 Pin PWM conectado al Pin PWM de arduino, el pin EN conectado al pin digital de arduino, el canal conductor del motor se debe desactivar si EN Pin es baja.

Simple código de arduino más abajo.

/*........................
BTS7960 Prueba del controlador de Motor
Escrito por: Mohannad Rawashdeh
Código para:

*/
int RPWM = 5;
int LPWM = 6;
temporizador 0
int L_EN = 7;
int R_EN = 8;

void setup() {}
Pon tu código de instalación, para ejecutar una vez:
para (int i = 5; i < 9; i ++) {}
pinMode(i,OUTPUT);
}
para (int i = 5; i < 9; i ++) {}
digitalWrite(i,LOW);
}
Delay(1000);
Serial.Begin(9600);
}

void loop() {}
Pon tu código principal, para ejecutar varias veces:
Serial.println ("EN alto");
digitalWrite(R_EN,HIGH);
digitalWrite(L_EN,HIGH);
Delay(1000);
para (int i = 0; i < 256; i ++) {}
analogWrite(RPWM,i);
analogWrite(LPWM,255-i);
Delay(100);
}
Delay(500);
para (int i = 255; i > 0; i--) {}
analogWrite(RPWM,i);
analogWrite(LPWM,255-i);
Delay(100);
}
Delay(500);
Serial.println ("EN baja");
digitalWrite(R_EN,LOW);
digitalWrite(L_EN,LOW);
Delay(1000);
para (int i = 0; i < 256; i ++) {}
analogWrite(RPWM,i);
Delay(100);
}
Delay(500);
para (int i = 255; i > 0; i--) {}
analogWrite(RPWM,i);
Delay(100);
}
Delay(500);
}

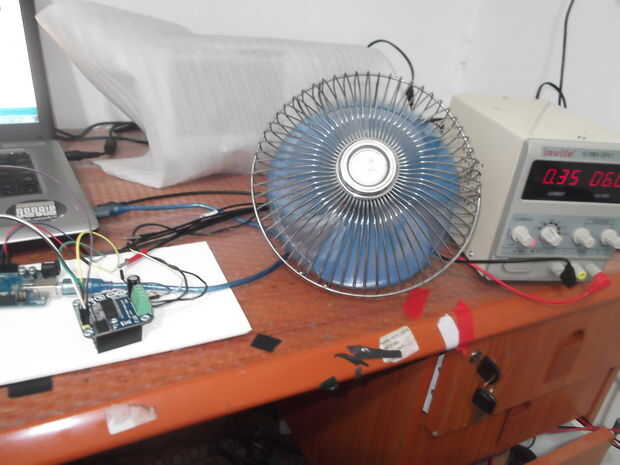

Y este es un video para mostrar cómo funciona este código

la frecuencia de PWM del arduino UNO Atmega328p - Timer0 es 970Hz, esto es una baja frecuencia de PWM en el siguiente paso que queremos aumentar la frecuencia de PWM.
