Contenido de este Instructable:
- Proloque
- Problemas de controladores en disipador de calor
- Difunto Y controlador
- Configuración Smoothieware con E1 como nuestro eje Y
- Y controlador - original
- Y controlador - E01 utilizando
- Diagrama de pines de conductor completa
- Configuración tablero externo Motor controlador de paso a paso con controlador diferente.
- 5V y GND
- 12v/24v (vin) y GND
- Cables de periódico
- Instalar los controladores nuevos
- Orientación según tipo.
- Medida vRef - buenas prácticas
Proloque
Como algunos de ustedes ahora, tengo recientemente escrito un par de Instructables en Sbase MKS configuración v1.2 32-bit controlador básicos e Introducción a la Smoothieware y el módulo de interruptor Smoothieware para el control automático del ventilador.
Tengo siempre planeaba usar a algunos TMC2100 (SilentStepSticks) como controladores externos para mi eje XY los controladores DRV8825 no concuerda con mis motores para esos ejes - que hace un montón de ruido y un ruido de chirrido molesto mucho tiempo. También da un chirrido muy ruidoso... siente como cada pequeño paso es forzada por un motor grande y parada violentamente... no es bueno en todos...
He aprendido DRV8825 es malo para los motores con voltaje considerablemente menor que el voltaje de entrada, que en mi caso es de 24v, así que tiene sentido que yo estoy teniendo problemas. Tengo problemas con estos drivers cuando marcha 12v también, pero no tan malas. Suficiente para haber planeado dejar de usarlos ahora aunque!
Como suerte, recibí un par de controlador externo motor paso a paso los paneles del tablero por el tiempo que había empezado mi impresora de prueba.
Problemas de controladores en disipador de calor
Tuve muchos problemas con el disipador de calor de 1.2 como controlador de los controladores... literalmente cayó. En ambos controladores de mi!
Resultó el pequeño tuerca avellanada en el disipador térmico no estaba anclado en cualquier manera, así que mientras el disipador PR. 2 tuercas se sentó en el tornillo, que fue significado para fijarlo en su lugar, el disipador de calor sí mismo era realmente sólo guardado en lugar por algunos termal-pasta... que no estaba hasta la tarea de sujetar mecánicamente el disipador en su lugar, por lo que se cayó.

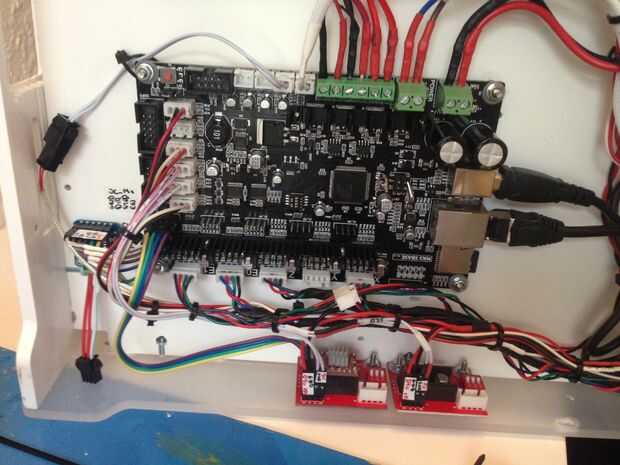

Mis controladores están montados bajo el fondo de mi Ultimaker 2 clones, con el disipador de calor tener gravedad contra él.
No sé si el disipador de calor fue la causa o no, pero mi chofer Y a uno de los tableros simplemente dejó de funcionar!
Difunto Y conductor en uno de mis controladores de Sbase 1.2
Bueno, mala suerte, pero sin sudor, había planeado utilizar un controlador diferente en cualquier caso, así que me puse a configurar el Motor Stepper Driver Board paneles externos (nombre largo!).
Resultó estar más involucrados que había pensado, pero resultó bien. MKS ha aumentado un poco en las documentaciones, por lo que ahora tienen fotos de los cables, si ninguna explicación.

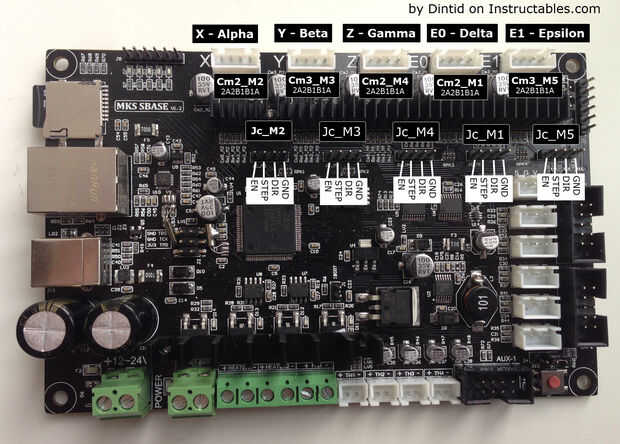

Simplemente no he podido conseguirlo trabajo con los pernos del conductor externo Jc_M3 para el conductor Y. Después de probar mucho llegué a la conclusión Y toda la parte de la Junta simplemente no funciona...
Wow, ahora eso es mala suerte!!
