Módulo de pórtico XY para impresora Lum (5 / 10 paso)

Paso 5: Montar el pórtico eje x

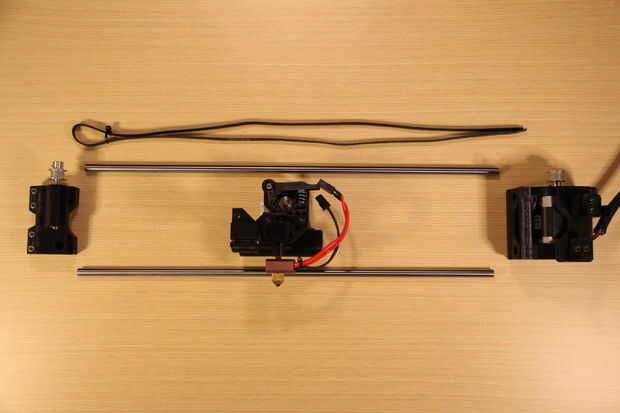

Materiales:

• correa dentada de 35,25"(895mm) GT2
• 2 x 8mmx400mm endurecido ejes de acero
• 2 x 8mmx200mm endurecido ejes de acero
• 1 x X-conjunto impulsor
• 1 x conjunto de polea libre de X
• 1 x conjunto de extrusora y carro
• 2 x soportes de eje no conformes
• 2 x eje compatible con monturas

Asamblea:

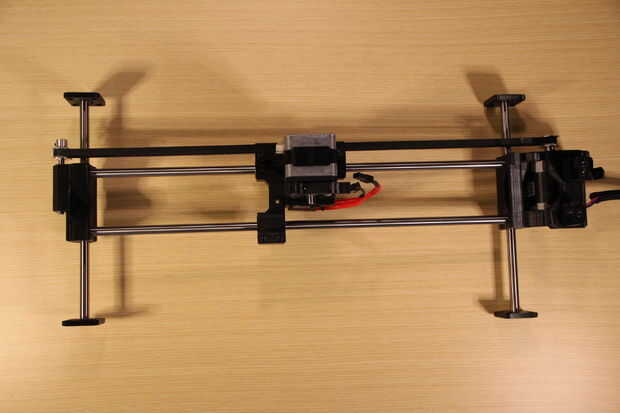

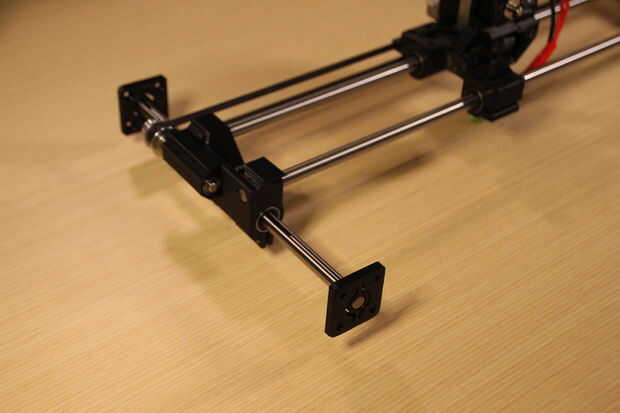

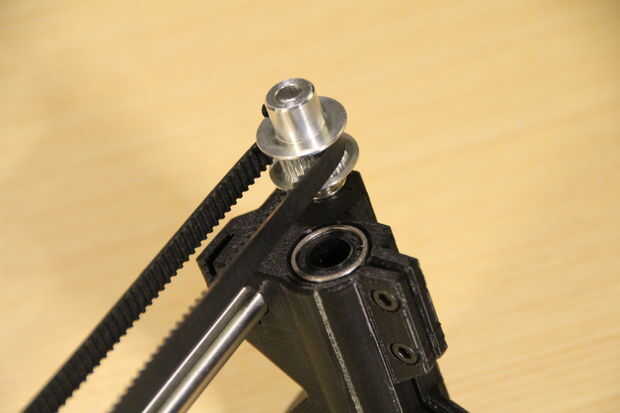

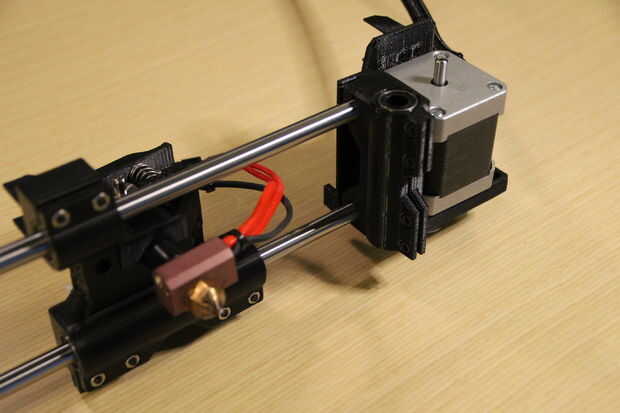

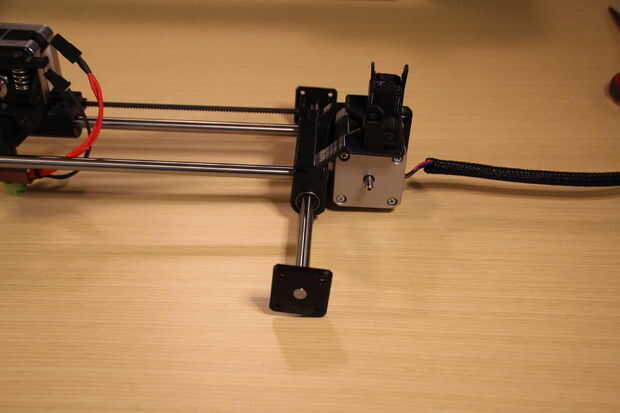

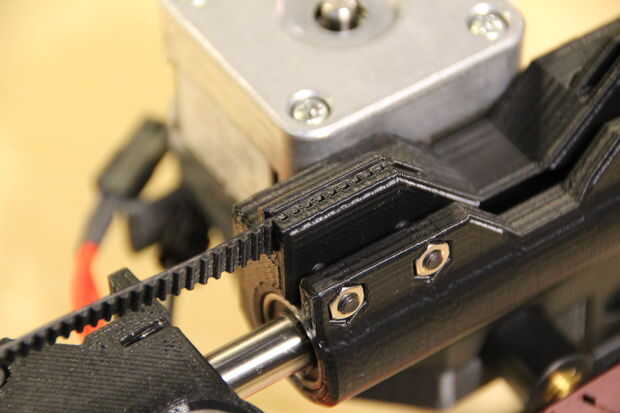

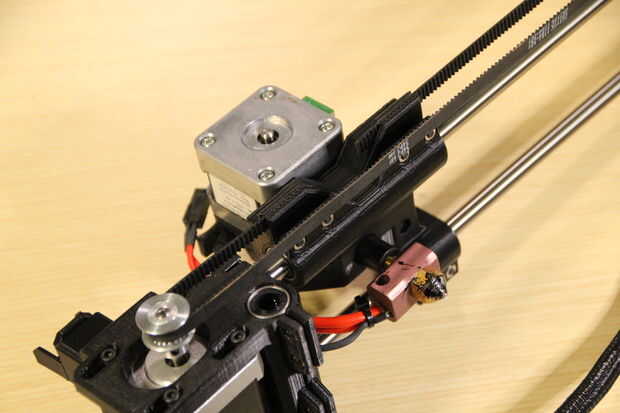

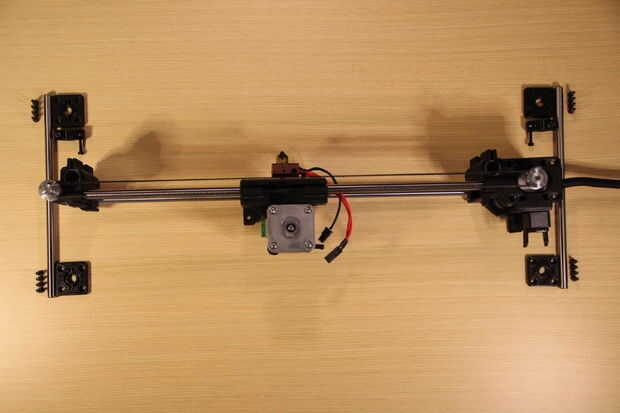

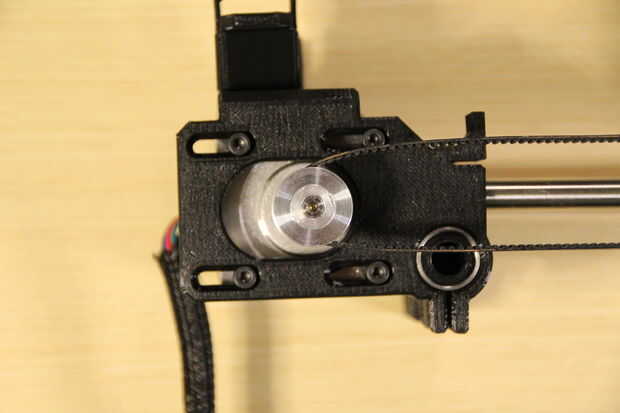

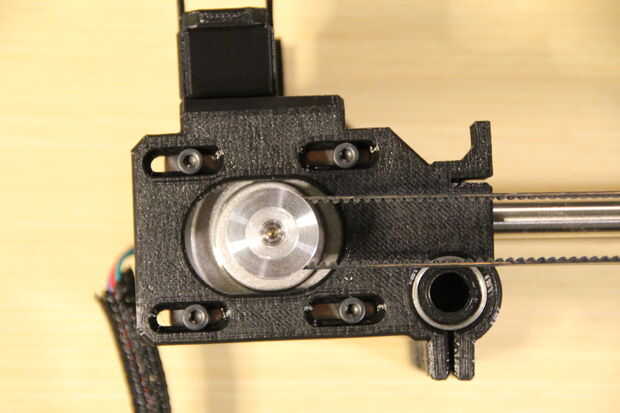

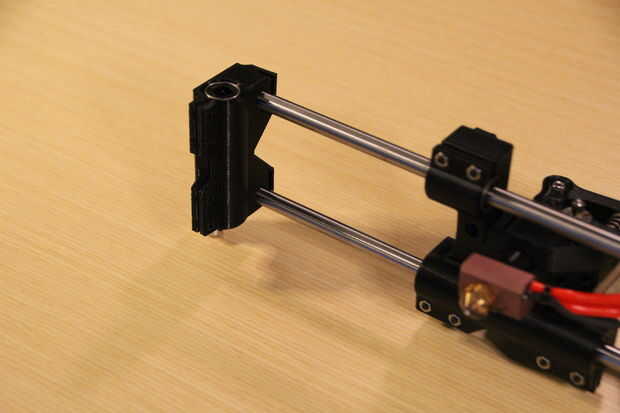

Deslice las dos barras de 400mm X-loca y luego deslice suavemente el carro sobre los rieles, teniendo cuidado de no coger el borde del eje sobre los rodamientos de bolas de recirculación dentro de los rodamientos lineales. La boquilla de la extrusora debe ser en el mismo lado de la Asamblea de pórtico como los rodamientos de la rueda X-loca. Luego deslice la unidad de X sobre las varillas. Presione el extremo de la correa del GT2 en la ranura acanalada en el lado de la unidad X del carro y distribuirlo sobre la polea de impulsión, alrededor de la polea y sujete el otro extremo a la segunda ranura acanalada sobre el transporte. Tensión de la correa tirando del X motor fuera del carro y apretar los tornillos cuando el cinturón se enseña. Cuidadosamente Deslice las barras de 200mm a través de los rodamientos lineales en la unidad X y X-loca. Montar los dos montajes de eje no conformes a la varilla de 200mm funcionando aunque la unidad X y las dos monturas compatible con eje en el eje de 200mm por la loca X. Paradas duras en forma de collares o piezas impresas se aplican mejor a los ejes antes de que el eje se monta.
