Módulo de pórtico XY para impresora Lum (3 / 10 paso)

Paso 3: Montaje de abajo del eje x unidad

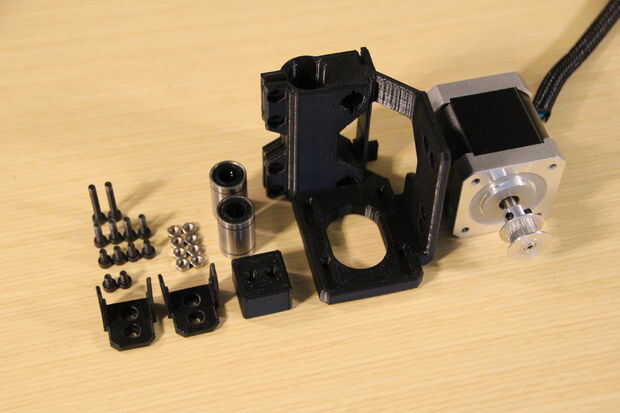

Materiales:

• 1 x motor de pasos NEMA 17
• 1 polea de sincronización x GT2
• 1 x impresa bloque de unidad primaria del eje x (PLA u otro)
• rodamientos lineales de 2 x LM8UU
• 1 x bloque espaciador (PLA u otro)
• 2 x terminales de cadena cable
• 8 tuercas de x M3
• 2 x M3x5mm tornillos de cabeza hueca (terminación de la cadena de cable, dirección X)
• 4 x M3x6mm tornillos de cabeza hueca (fijación de rodamientos lineales de LM8UU)
• 4 x M3x10mm tornillos de cabeza hueca (montaje motor paso a paso)
• 2 x M3x20mm tornillos de cabeza hueca (terminación de la cadena de cable, Y dirección)

Herramientas:

• Destornillador hexagonal con punta de bola 2.5mm
• Destornillador hexagonal con punta de bola 1,5 mm

Asamblea:

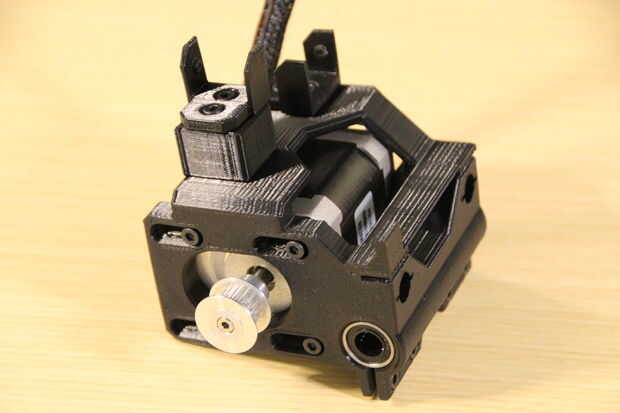

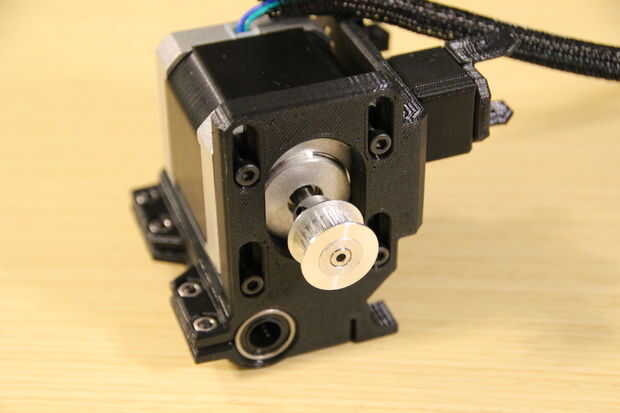

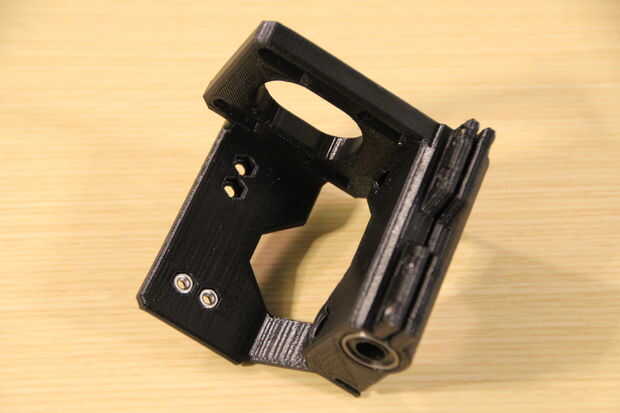

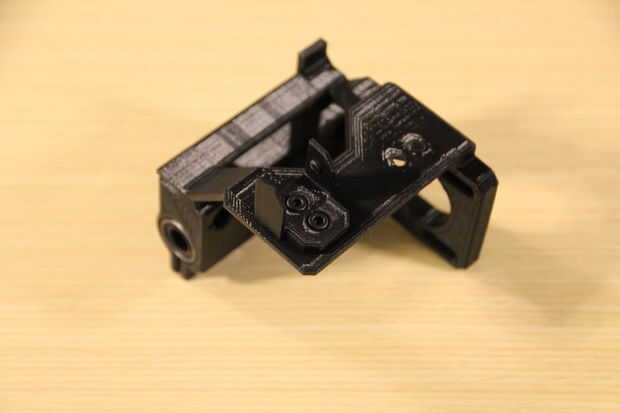

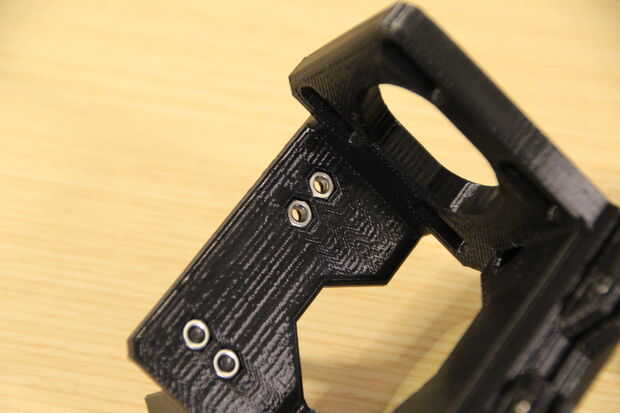

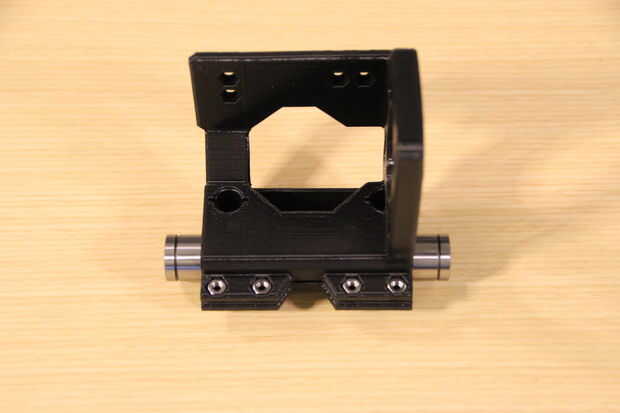

Introduzca los cojinetes lineales de LM8UU en los canales de recepción en el bloque de la unidad y asegúrela con los cuatro tornillos M3x6mm y cuatro tuercas de M3. A continuación, une la terminal de cadena cable eje x utilizando dos tuercas M3 y los dos tornillos de M3x5mm. Garantizar el término de cadena de cable eje y utilizando el bloque de espacio, dos tuercas de M3 y los dos tornillos M3x20mm. Finalmente, apriete la polea del motor y pernos del motor al bloque de unidad con los cuatro tornillos M3x10mm. Deje los tornillos un poco sueltos como el motor se utiliza para tensar la correa de transmisión del eje x en pasos posteriores.
