Módulo de pórtico XY para impresora Lum (9 / 10 paso)

Paso 9: Montar e instalar el arnés de Cable

Materiales:

• 2 x 67"(1.7 m) longitudes de cable de cuatro conductores
• 62 x eslabones de la cadena de cable impreso (37 para eje x, 25 para el eje y)
• Conectores de Hotend de hotend kit

Asamblea:

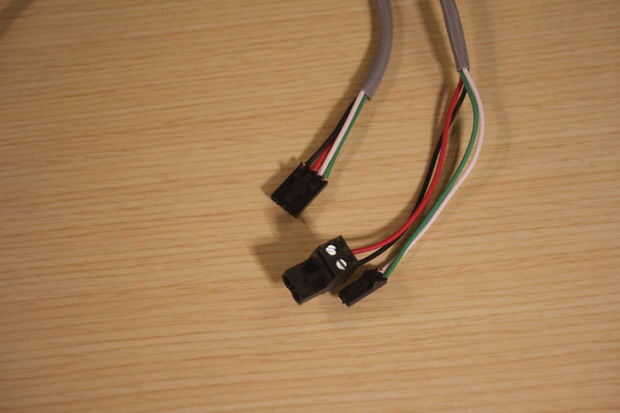

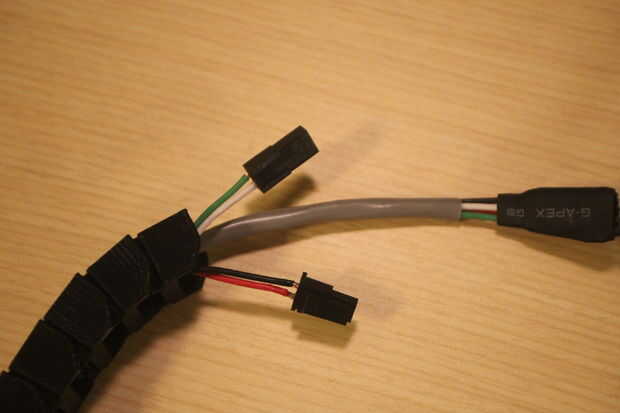

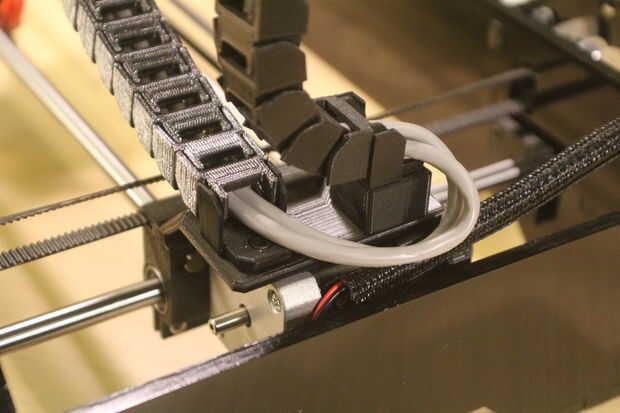

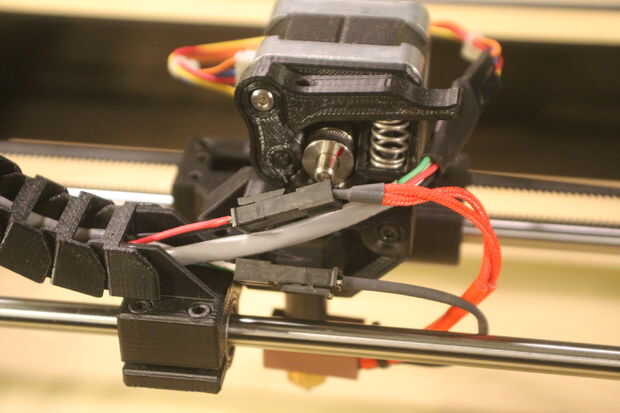

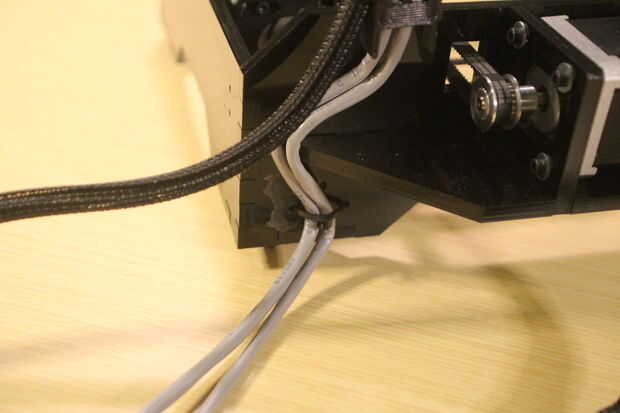

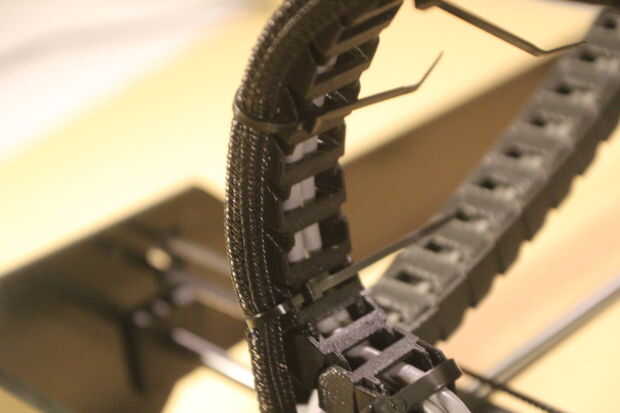

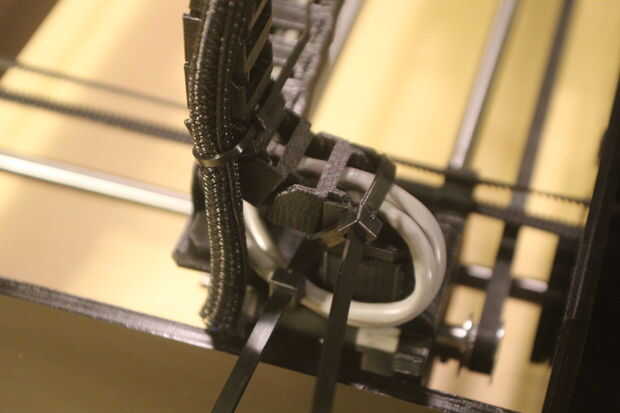

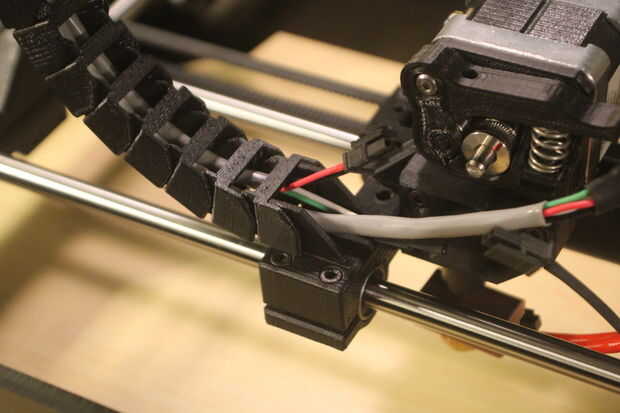

Pase los cables a través de las dos longitudes de cadena de cable montado. Extrusora-final de los cables debe terminar con las dos alas del eslabón de la cadena de cable final por lo que puede acortar en el bloque de terminales en el carro. Apriete los conectores en las líneas de calefacción y termistor para la hotend y además para el motor paso a paso. Enganche el lado estirador del X-segmento del tramo de cable en el carro y enganche el otro extremo al bloque de terminales en el bloque de la unidad de eje x. Clip el segmento del eje y de los cables al bloque de la unidad de eje x y ruta en la parte trasera del pórtico, cerca del motor del eje y. Amarra el eje y última cadena enlace a su bloque de terminales en el bloque de la unidad de eje x y luego amarra del cable del motor del eje x hacia el lado de la cadena de cable del eje y. Ataduras de cremallera cuando se hace el ajuste.
