Módulo de pórtico XY para impresora Lum (1 / 10 paso)

Paso 1: Reunir los materiales

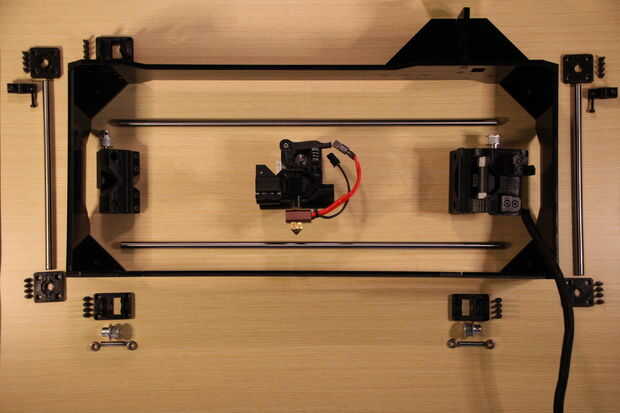

Piezas impresas:

Todas las piezas pueden descargarse a continuación o desde el enlace páginas Thingiverse. Se necesita:

• 1 x piezas del bloque de accionamiento impresas en ABS o PET (otros bajo perfil Replicator bloques unidad 2-compatible probablemente funcionará tan bien)
• 1 x carriage.stl, impresas en ABS o PET
• 1 x clamp.stl extremo caliente, impresas en ABS o PET
• 2 x idler.stl de la polea delantera, impreso en PLA u otros
• 1 x eje x secondary.stl, impreso en PLA u otros
• 2 x eje y limitada del eje mount.stl, impreso en PLA u otros
• 2 x eje y eje compatible con mount.stl, impreso en PLA u otros
• 2 x hardstop.stl, impreso en PLA u otros
• 1 x eje x primary.stl, impreso en PLA u otros
• 1 x terminal stand-off.stl, en PLA u otros
• 2 x cable cadena terminus.stl, impreso en PLA u otros
• 62 los eslabones de la cadena de cable, archivo 5 x cadena links.stl, impreso en PLA u otros

Tuercas, pernos, cojinetes, etc.:

• 1 x tornillo de hombro cabeza hueca hexagonal M3, diámetro de 4 mm x hombro de longitud 10 mm
• 1 x longitud de muelle, 0,360" OD, 0,276" ID, 0,630" libre, tarifa de 32 lbs/en primavera
• 1 x M3 x 6 mm tornillo de cabeza plana
• 1 x rodamientos de bolas, ID 4 mm x 10 mm OD x 4 mm.
• 2 x motor de pasos NEMA 17
• 154"(3.4 m) cable de cuatro conductores (corte a dos longitudes de 67" / 1700 mm para el arnés de cableado)
• 1 x MK7 (o equivalente) engranaje impulsor
• 18 x tuercas M3
• 4 x arandelas M3
• 7 x LM8UU rodamientos lineales
• 1 x Makergear hotend (u otro hotend de ranura de montaje)

• 6 x 20 poleas de sincronismo de diente GT2
• 2 x M3x5mm tornillos de cabeza hueca (terminación de la cadena de cable, dirección X)
• 8 x de M3x6mm tornillos de cabeza hueca (fijación de rodamientos lineales de LM8UU)
• 8 x M3x10mm tornillos de cabeza hueca (montaje motor paso a paso)
• 10 M3x20mm tornillos de cabeza hueca (terminación de la cadena de cable, Y dirección)

• 24 x M3x8mm tornillos de cabeza hueca
