Paso 2: Extrusora y montaje de abajo del carro
Para la impulsión del filamento:

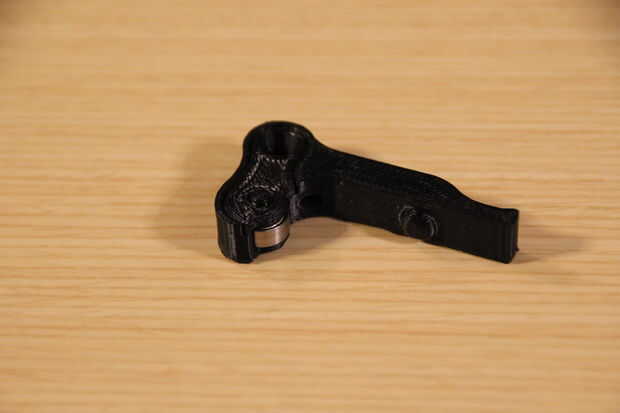

- 1 x piezas del bloque de accionamiento impresas en ABS o PET (otros bajo perfil Replicator bloques unidad 2-compatible probablemente funcionará tan bien)
- 1 x 1 x M3 hexagonal hombro tornillo de cabeza hueca, de diámetro 4 mm x hombro de longitud 10 mm
- 1 x compresión del resorte, 0,360" OD, 0,276" ID, 0,630" longitud, muelles de 32lbs/in
- 1 x M3 x 6mm tornillo de cabeza plana

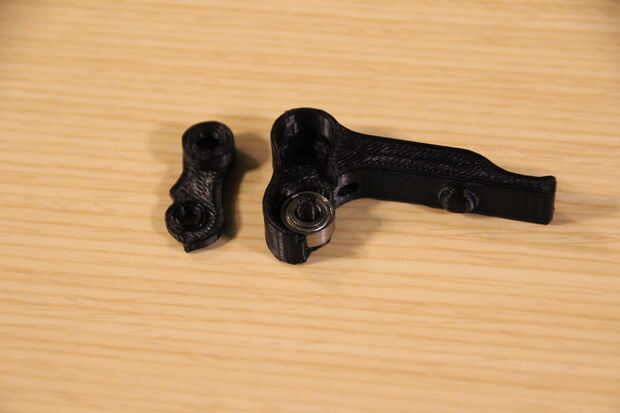

- 1 x cojinete de bolas, 4mm ID x 10 mm OD x 4 mm ancho
- 1 x motor de pasos NEMA 17
- 1V MK7 (o equivalente) engranaje impulsor
Para el montaje transporte y hotend:
- 8 x M3x20mm tornillos de cabeza hueca
- 6 nueces de x M3
- rodamientos lineales de 3 x LM8UU

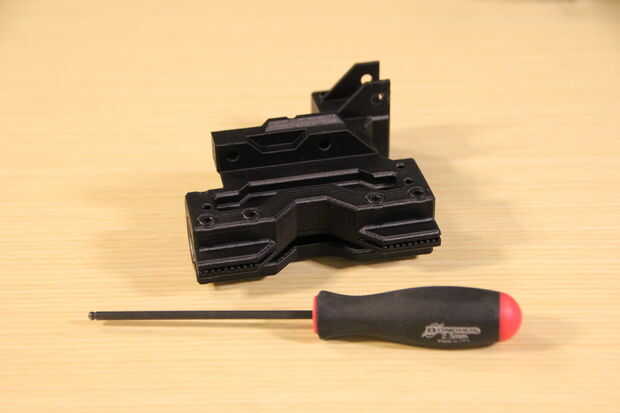

- 1 x carro impresa en ABS o PET
- abrazadera de hotend impresas x 1 bloque en ABS o mascota

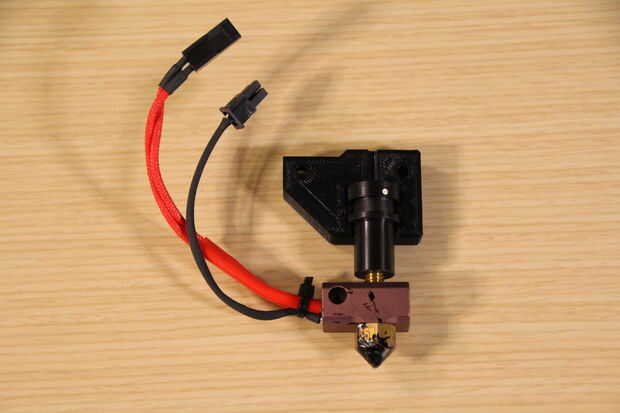

- 1 x Makergear hotend (u otro hotend de ranura de montaje)
Herramientas:
- Destornillador hexagonal con punta de bola 2.5mm

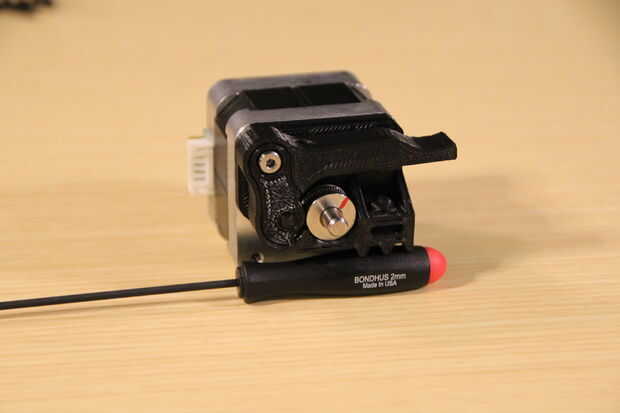

- Destornillador hexagonal con punta de bola de 2.0mm
- Destornillador hexagonal con punta de bola 1,5 mm
Asamblea:

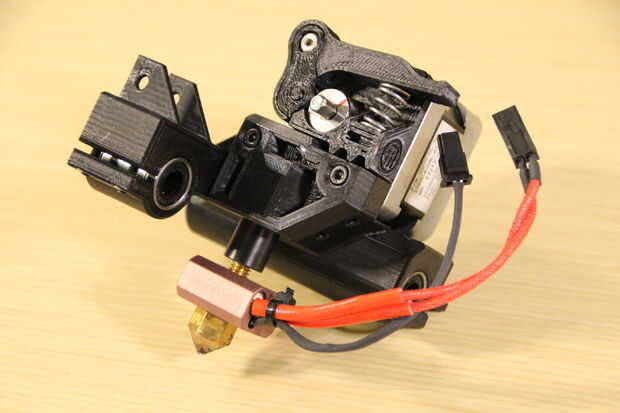

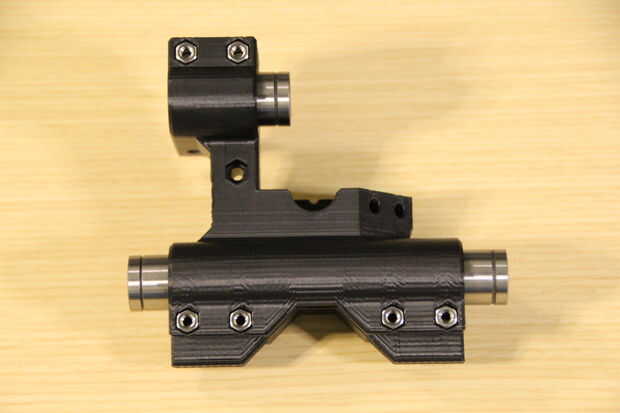

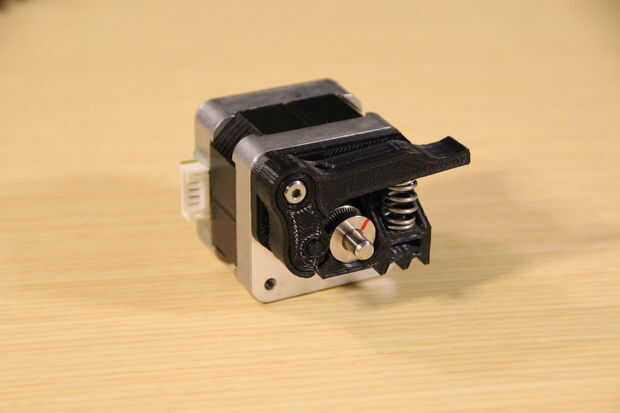

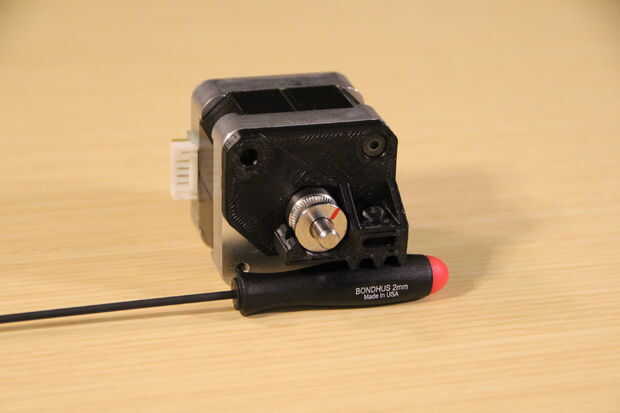

Empezar montando el bloque de accionamiento mecánico. Tenga cuidado de alinear el engranaje con el camino del filamento por enhebrar una sección del filamento a través del montaje de la unidad ensamblada aflojando y apretando el tornillo coche gear para asegurarse de que la ranura de los dientes en coche está bien alineada. Una vez que esté montado el bloque de la unidad, deslice los cojinetes de LM8UU de los canales en el carro y asegúrelos con las tuercas M3 y seis tornillos M3x20mm. Cuidadosamente el asiento hotend en las ranuras correspondientes en el bloque de fijación y el transporte. Seguro pasa los restantes M3x M3x20mm tornillos a través del bloque de sujeción y transporte y en el motor paso a paso.
