Paso 6: Cambio de los sensores

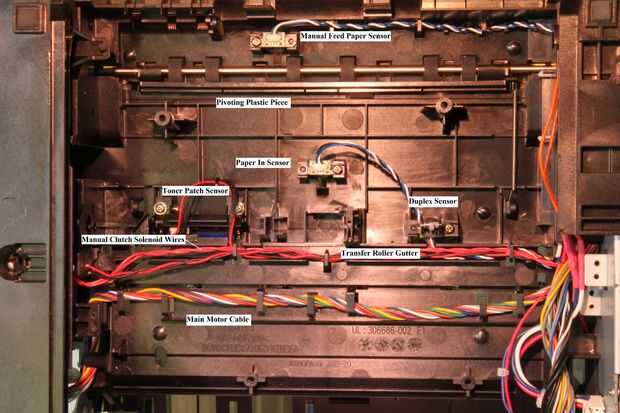

El E260 tiene 3 sensores que se utilizan para controlar la ruta de acceso a través de la impresora. La primera, Manual de alimentación de papel Sensor (MFPS) detecta la presencia de un objeto en los rodillos de alimentación Manual. Cuando lo consigue, los rodillos de entrada ejecutan durante un segundo o así para extraer lo PCB en los rodillos. Después de "Imprimir" se hace clic en el equipo, el segundo sensor, el papel de Sensor (PIS), baja cuando el PCB lo alcanza. Este sensor inicia el ciclo de impresión real. El final del sensor, el Sensor de salida (ES), baja cuando salga de la JCP la impresora. Si estos sensores no son golpeados en el momento correcto la impresora "jam" y una luz de error. En este paso guardaremos el MFP original, quitar y reemplazar el PIS y hacer y montar una nueva CE [Foto].

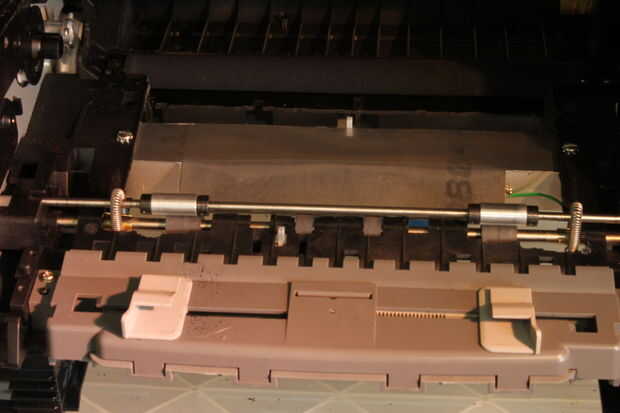

* Si ha quitado el MFPS al cortar el papel de plataforma de pone de nuevo en su ubicación original utilizando el tornillo original [Foto].

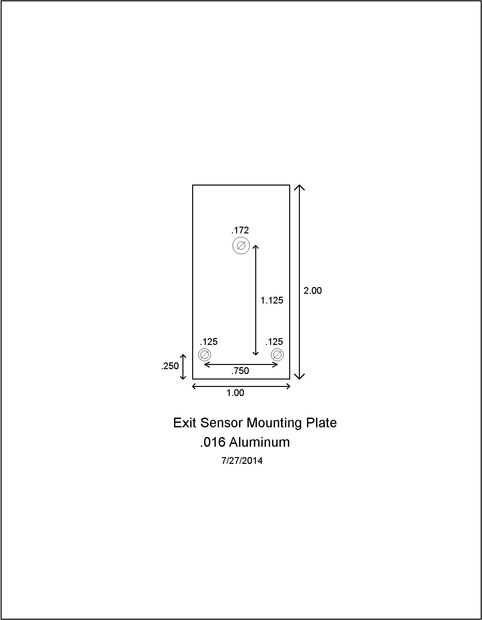

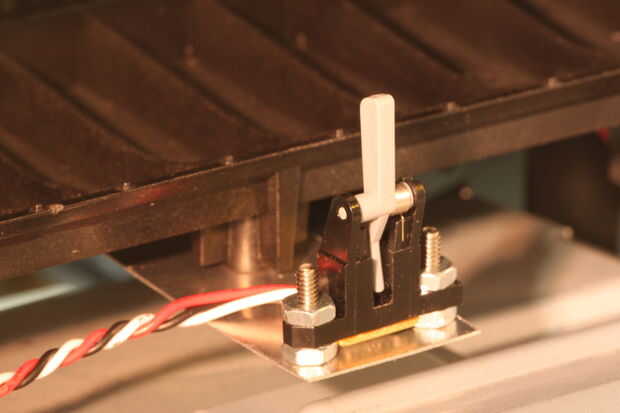

* El Sensor de salida original se encuentra en la Asamblea de fusor y es bastante débil. Vamos a hacer una nueva. Corte 1 "x 2" pieza de hoja de aluminio.016 para utilizar como montaje del Sensor de salida [Foto]. Vamos a utilizar el Sensor original de dos caras en lugar del sensor de salida porque es mucho más robusta y se adapta perfectamente. Utilice tornillos y tuercas 4-40 para montar el Sensor de dos caras, utilizando una tuerca como un espaciador, para montar con los cables hacia el agujero grande como se muestra [fotos].
* Cortar los cables al Sensor Duplex cerca del conector, luego entonces la soldadura para los cables desde el conector del Sensor de salida que guardó cuando usted quita el fusor, blanco con blanco, negro con negro, rojo con rojo. Del encogimiento del calor de uso cinta de tubería o eléctrica para aislar las conexiones.

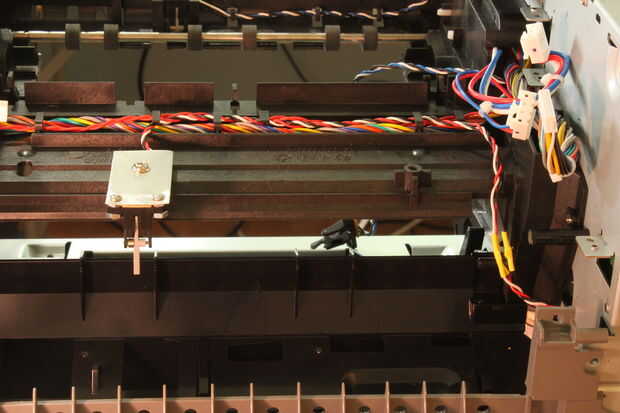

* Instale el nuevo Sensor de salida para el más central (izquierda) Duplex Asamblea resalto de montaje ubicado en el borde posterior de la plataforma de papel, usando el tornillo que guardó cuando usted quita la Asamblea Duplex [Foto]. Asegúrese de que está orientada correctamente. Encaje el cable en el canal de cable con el Motor principal de los cables, luego traer a través del orificio cerca de la esquina de la unidad. Enchufe el conector en el receptáculo de salida Sensor (J-14) en la tarjeta controladora.
* Vuelva a colocar el escudo de fuente de energía. Cada uno de los 3 tornillos tiene un alfiler cerca de él para colocar correctamente la pantalla. Ver la foto en el SM quitar la sección de ensamblaje de dos caras.
* Reemplazar los LVPS/HVPS (alimentación) (SM). Reemplazar el conector interno 3 en primer lugar, teniendo cuidado de sustituir los cables en los conectores correctos y en la orientación correcta. Sustituir el conector de transferencia de rodillos usando alicates de punta larga. Ver las fotos y direcciones en el SM, asegúrese que los cables para el papel de Sensor (PIS) no quede atrapados en la fuente de alimentación. El PIS se debe colgar gratis por el cable. La fuente de alimentación debe deslizarse fácilmente en su lugar - no debería ser forzado.
* Vuelva a colocar el pie de derecho atrás sus 2 tornillos.

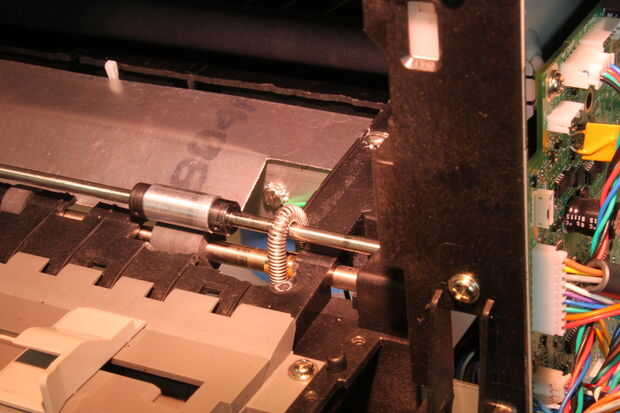

* Reemplazar el disco de engranaje Motor principal (SM). El engranaje grande con el gran resorte helicoidal se puede quitar y desechar. Fue utilizado para conducir al fusor y no es necesario. Tenga cuidado de conectar el cable del motor. El enlace del fusor pasa a través de la ranura en el frente de la impresora. Más tarde se unirá a la puerta. Usted puede tener a "mover" lo un poco para conseguir los engranajes de acoplamiento, pero la Asamblea debe deslizarse fácilmente en su lugar. No lo fuerce!

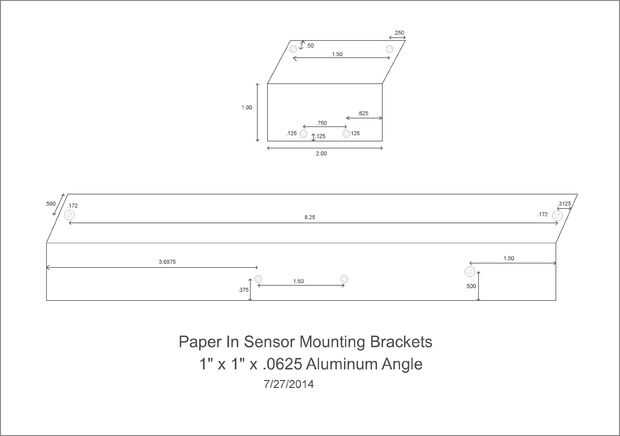

Vamos ahora a hacer la nueva placa de montaje y la plataforma para el papel de Sensor (PIS). Ver los dibujos y fotos para los detalles [fotos]. Corte un pedazo de 2 pulgadas de ángulo de aluminio de 1x1x.062. Taladre dos agujeros de.125 pulgadas a lo largo del borde inferior de un lado,.125 pulgadas desde el borde y.750 pulgadas aparte. Estas se utilizarán para montar los PIS [fotos].

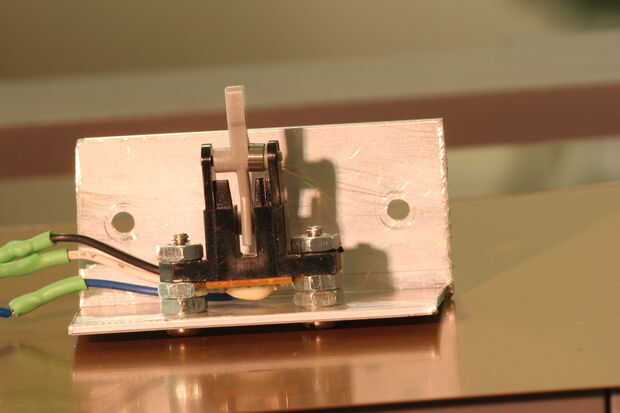

Taladre dos agujeros de.125 pulgadas en la otra pata del ángulo,.5 pulgadas desde el borde y 1,5 pulgadas aparte. Estas se utilizarán para montar el soporte para el soporte principal. Utilice una lima para suavizar los bordes y los agujeros, luego Monte el PIS con los cables mirando en la esquina del ángulo. Utilice hardware de 4-40 con 2 tuercas como espaciadores debajo de los PIS.

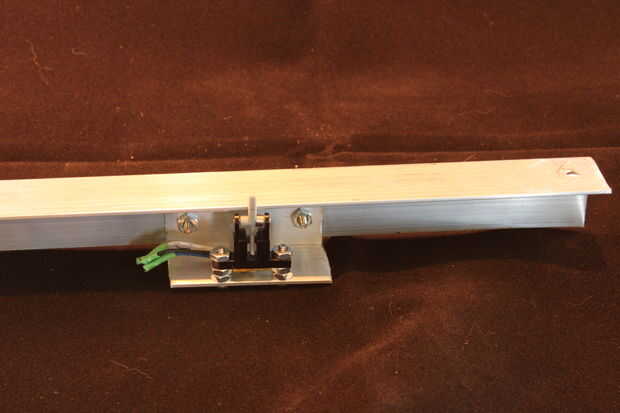

Cortar un trozo de ángulo de 1x1x.062 8.875 pulgadas. Taladre dos agujeros de.125 pulgadas centrados en una pierna del ángulo,.375 pulgadas desde el borde y 1,5 pulgadas aparte. Estos agujeros se aparean a los agujeros de montaje en el soporte de PIS. Cuando atornillar estas dos partes junto con hardware de 4-40 debe encontrar que el PIS gira suavemente, limpiar el borde superior del soporte principal. Usted puede abrir los agujeros un poco si usted necesita un margen de ajuste. Perfore un.172 agujero (11/64) como se muestra en el lado derecho de esta pierna, 1,5 pulgadas desde el extremo y.5 pulgadas desde el borde. Esto se utiliza para sujetar un cable de tierra [fotos].
Ahora perfore.172 más dos orificios (11/64) en la otra pierna de la ayuda principal del ángulo,.3125 de cada extremo y.5 pulgadas desde el borde. Estas se utilizarán para montar el soporte y la plataforma de la impresora usando hardware de 6-32.
Voltee la impresora. Coloque el ensamblaje de PIS en la posición como se muestra en las fotos. Debería caber estrechamente contra la parte inferior de la plataforma de papel en los "canales" en el plástico. Asegúrese de que esté orientado correctamente con el PIS hacia la parte posterior de la impresora. Asegúrese de que las aberturas de laser todavía están cubiertas por cinta protectora y taladre dos orificios de.172 a través de la plataforma de papel utilizando la Asamblea PIS como guía. Limpiar las virutas, retire el conjunto de PIS y dejar a un lado.

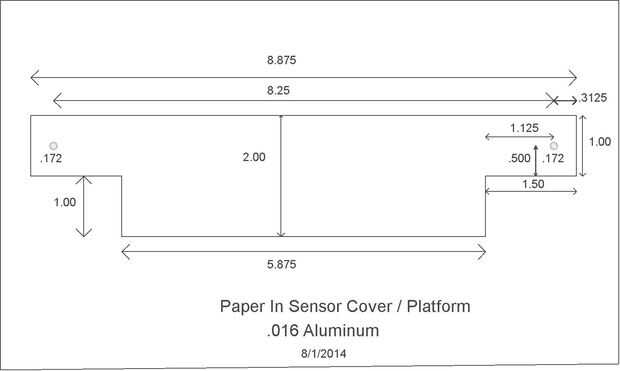

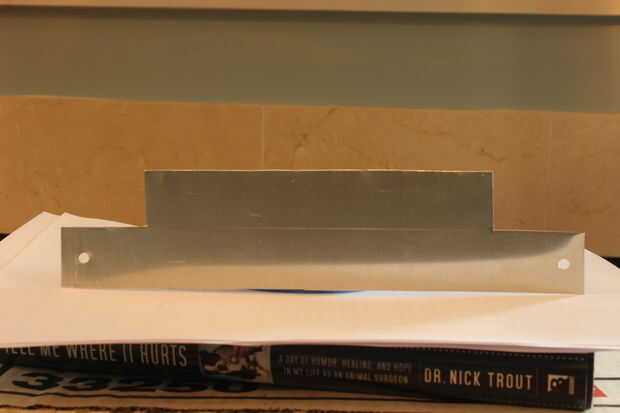

Ahora hacemos la nueva plataforma frontal para el montaje de PIS. Cortar una 8,875 "x 2" pieza de la 6 pulgadas ancho x aluminio.016. Siguiendo el dibujo [Foto], extienda y corte como se muestra usando tinsnips o un gran par de tijeras. Perforar dos pulgadas.172 agujeros donde indica [Foto]. Cuando montado completamente, la palanca de PIS debe moverse libremente [Foto]. Ver los dibujos y fotos para más detalles.
La parte delantera de la plataforma debe doblar abajo a aproximadamente un ángulo de 45 grados para evitar que el portador de PCB deslizando bajo el borde delantero de la plataforma al imprimir. Orientar la plataforma y doblar la parte delantera hacia abajo. Esto puede hacerse fácilmente por dejar que cuelgue sobre el borde de un bloque de madera y golpearlo suavemente con un martillo o un segundo bloque de la madera.
Utilice 6-32 hardware para conectar un 8" longitud del cable de tierra a la Asamblea. Monte el conjunto en la impresora con hardware de 6-32 asegurándose de poner las cabezas de los tornillos en la parte superior de la plataforma para permitir la separación cuando se inserta el cartucho de tóner. La plataforma va entre el soporte principal de PIS y el plástico de papel

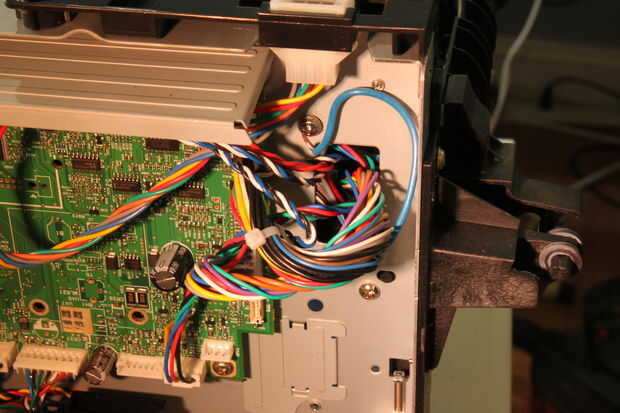

Ruta el suelo de alambre por el orificio grande en el lado derecho de la impresora como se muestra en la foto y asegure el cable de tierra a la caja de la impresora de metal usando un rescatado rosca tornillo en el agujero como se muestra [Foto]. El tornillo cortará su propia rosca a medida que gire.

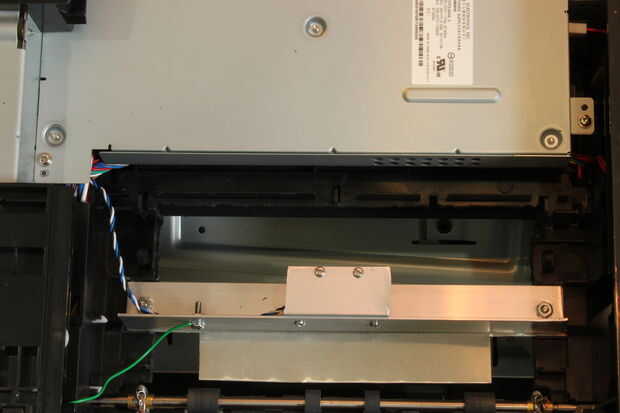

Las fotos muestra la plataforma de sensor completo. [Fotos]
Hacer una limpieza final de virutas de plástico, luego retire el protector que cubre más de las aperturas del láser.
