Paso 5: Alimentación de PCB Asamblea de rodillos
Mientras que la original Manual de papel alimentación de Asamblea en el E260 con éxito puede alimentar el PCB en la impresora, fue diseñado para mover el papel, no PCB y eventualmente comenzará a deslizarse. En este paso nos va ser convertir los rodillos de entrada de alimentación Manual en un sólido mecanismo añadiendo un conjunto de resorte de rodillos de aluminio pasiva por encima de los rodillos de goma. Ver las fotos y la descripción a continuación [fotos].
Puesto que el portador que va a utilizar es de 6 pulgadas de ancho tenemos que mover primero los dos rodillos de goma externa a cada lado del eje hasta que se toquen y ubicado con los bordes exteriores 6 pulgadas desde el otro par. Los rodillos de goma se llevan a cabo firmemente al eje por la fricción, pero se moverá con la presión del dedo y algunos "meneo". Si no recortas suficiente plástico para que puedan moverse, hacerlo ahora. La posición correcta es entre los segundo y terceros "camellones" desde el exterior.
Para agregar que los nuevos rodillos cortan un pedazo de 10.75 pulgadas de 4mm del eje de acero inoxidable. Este eje cabrá en la ranura directamente sobre el eje de entrada de 6 mm. Deslice en un collar de eje de 4 mm, un diámetro de 4 mm x 10 mm x espaciador de aluminio largo de 20 mm, seguido por dos más collares, un segundo espaciador de eje y un cuarto eje de cuello. Coloque los rodillos de manera que no son sobre los rodillos de goma mientras que se agregan los resortes. Puede cinta el eje en posición temporalmente.

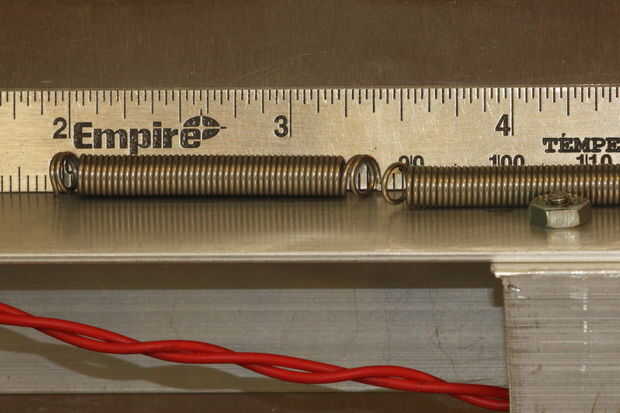

Corte 2 piezas de muelle de torsión, cada uno de aproximadamente de 1,25 pulgadas de largo [foto 16]. Uso un cortador de alambre para separar suavemente las dos últimas vueltas en cada extremo del cuerpo de la primavera, creando "ojales" para enganchar los extremos de la primavera juntos en un lazo alrededor de los 2 ejes.
Hay dos maneras de proceder. El más sencillo es simplemente lazo cada primavera alrededor de ambos ejes a las afueras de los rodillos de goma, uno a cada lado. Utilice un trozo de cable sólido de calibre 18 que los dos extremos y tuerza el alambre para sujetar el muelle en un bucle. Coloque el resorte con las puntas Unidas en la parte inferior del bucle bajo el árbol más grande. El problema con este método es que los resortes se rocen en el eje de acero resulta. Mientras que esto no es un problema en el corto plazo que eventualmente podría dañar el eje.

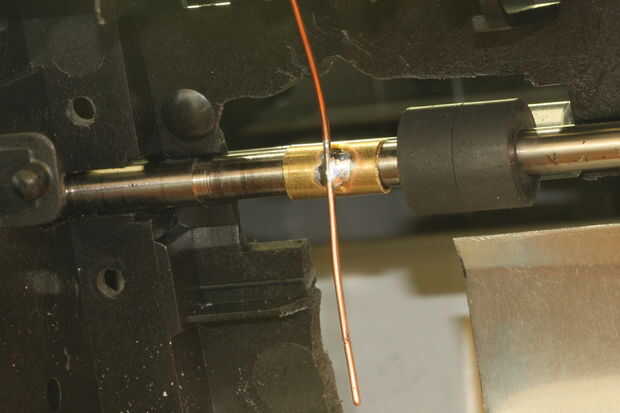

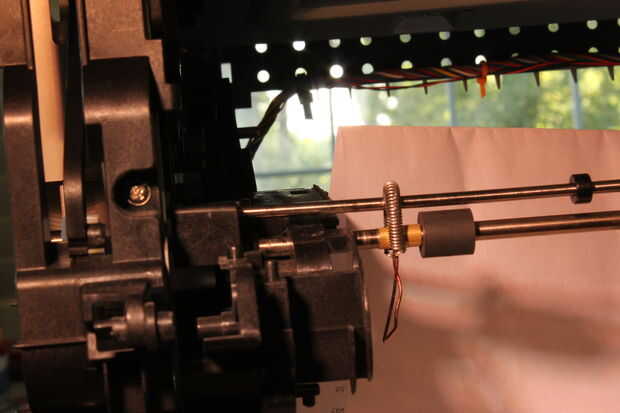

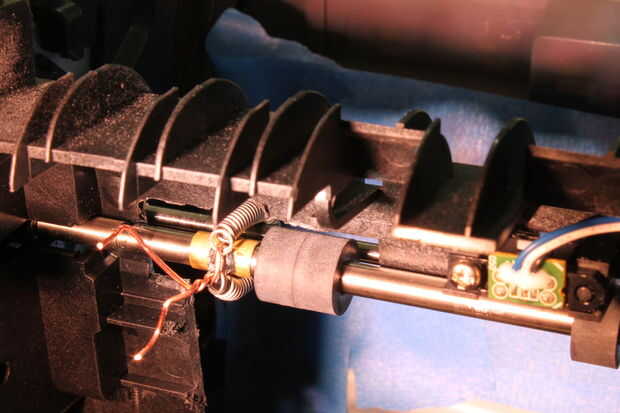

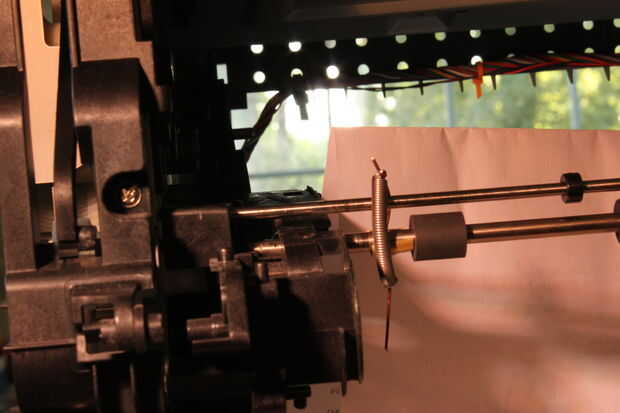

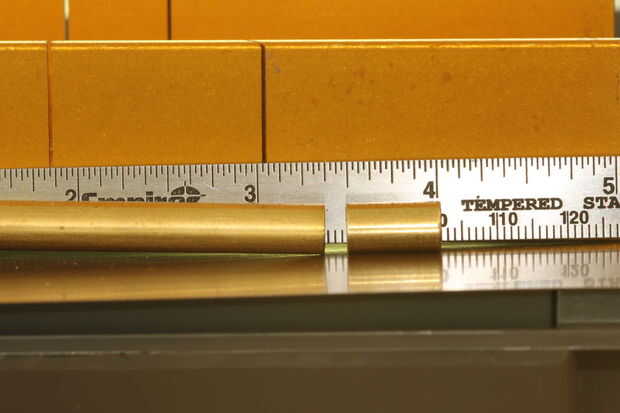

Una solución mejor es utilizar un pedazo de tubo de latón para proteger el eje. Para cada lado corta un trozo de tubo de latón de.253 ID [Foto 13].5 pulgadas. Los extremos del archivo desbarbar, cortar cada pieza longitudinalmente con un tinsnip pequeño y eliminar una sección lo suficientemente amplia para que se encajará el tubo en el eje de entrada de 6 mm [Foto]. Tome un pedazo de 2,5 pulgadas de alambre sólido desnudo de calibre 18 y soldadura en la parte inferior de la tubería [Foto]. Deslice un ojete de la primavera en un extremo del alambre, luego doblar esa pierna abajo. Doble la otra pierna del cable hacia arriba. Coloque el tubo en la parte inferior del eje con el lado del muelle hacia la parte frontal de la impresora. Tire el otro ojal de resorte sobre el eje superior y el alambre en el otro lado. Ahora baje este cable, debajo el eje sujetando el cable que ya está abajo. Se tira de los dos extremos del resorte en la parte inferior de la tubería de latón. Voltee la impresora y tuerza los alambres para sujetar los extremos del resorte en su lugar y cortar el alambre sobrante. Las fotos muestran cómo hacerlo [fotos]. Para mayor claridad la impresora se muestra ha el centro entero de la plataforma papel eliminado lo puedes ver los rodillos en su totalidad.

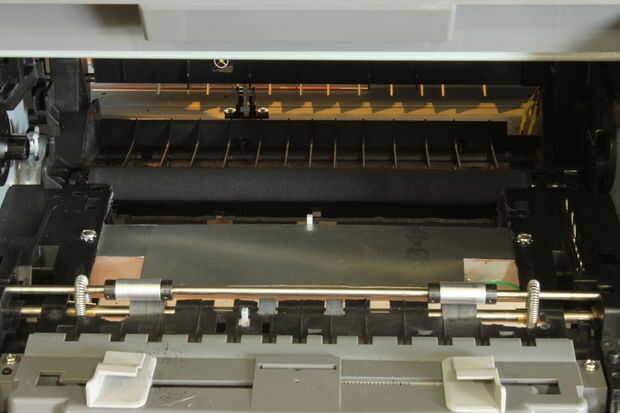

Finalmente, coloque los rodillos de aluminio sobre los pares exteriores de goma con los bordes interiores alineados y apriete las abrazaderas de eje para mantener en su lugar. Dado que el eje superior no gira, los collares del eje deben ser lo suficientemente sueltos para permitir la rotación fácil de los rodillos [Foto].
