Paso 4: Corte la plataforma de papel
Ahora vamos a cortar un pedazo de la plataforma de papel. Esto es necesario para permitir al transportista y al pcb para pasar fácilmente a través de la impresora sin tocar el fondo del cartucho de tóner. Usé una Dremel [Foto] con una broca de la fresadora, pero también se puede utilizar una sierra pequeña. Las precauciones más importantes en la reducción de esta plataforma son proteger las aberturas del láser y eliminar todas las fichas de plástico!
Deben cubrir las aberturas del mecanismo del laser. Utilicé tiras de cinta de dos pulgadas pintor para cubrir todas las aberturas. También cubrí las áreas donde los chips podrían lodge y causar problemas más adelante mientras que impresión [Foto].

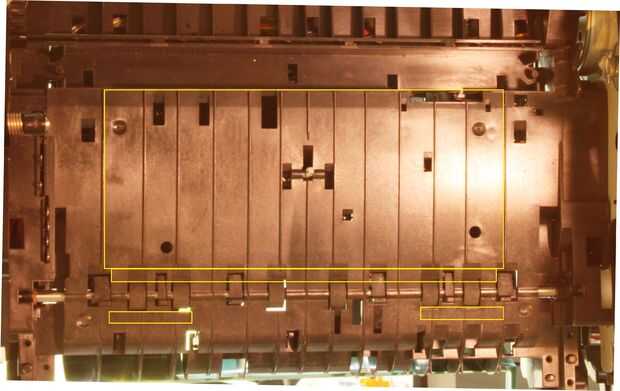

Vamos a quitar un pedazo de aproximadamente 7.375 pulgadas ancho de la plataforma de papel que se extiende desde justo dentro de la canaleta del rodillo de transferencia hasta el borde de los rodillos de entrada. Las guías izquierdas y derecha son los primeros y la últimos "camellones" en la plataforma de papel. Las líneas amarillas en la foto describe el área a ser eliminado [fotos].

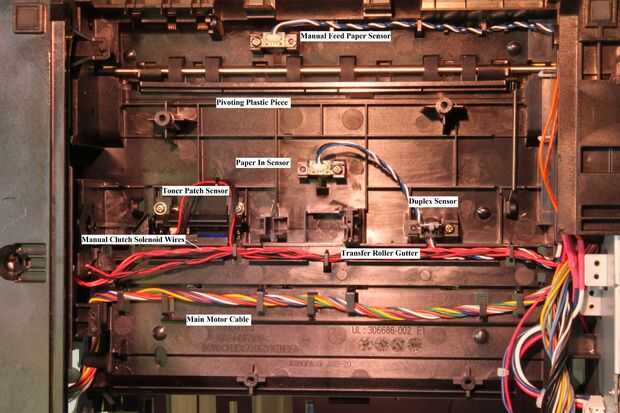

Es más fácil cortar los lados izquierdo y derecho de la parte superior, siguiendo las crestas en la plataforma. También se realiza el corte frontal de la parte superior. Luego voltee la impresora y hacer el corte trasero, asegurándose de que el corte trasero incluye el borde de la cuneta del rodillo de transferencia [fotos].

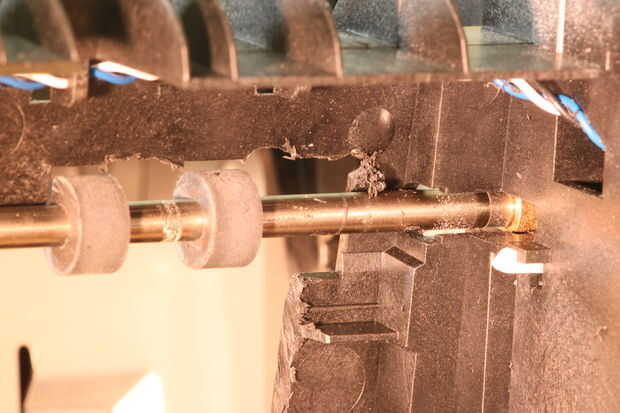

En la fabricación de la parte delantera corta alrededor de los rodillos, cortados el plástico entre ambos conjuntos de rodillos externos para que estos rodillos se pueden mover juntas. La porción central del frente debe cortarse para que cualquier plástico restante no se pega hacia fuera más allá de los rodillos de goma. Puede recortar los bordes con un pequeño-cortador de lado más tarde, si es necesario. Cerca de.75 pulgadas de plástico pasado que los rodillos exteriores a cada lado también deben ser removidos para dejar espacio para los resortes que tendrá el nuevo rodillo superior añadiendo [Foto]. Tenga cuidado alrededor de los rodillos de pulido - no quieren dañarlos!

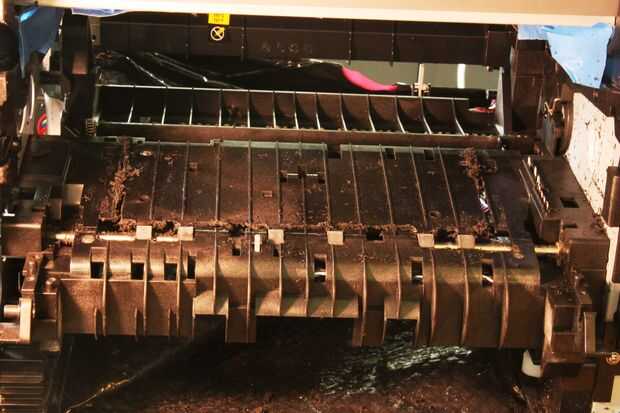

Una vez que el corte es quitar la parte de plástico y alisar las rebabas. Si usted utiliza la Dremel habrá piezas de plástico fundido a lo largo de los bordes del corte que se puede quitar fácilmente con un destornillador o con los dedos. Si es necesario, use una lima o papel de lija para suavizar los bordes.
Luego limpie todas las fichas! Use una aspiradora para recoger todos los chips, luego aire para limpiar cualquier cosa le faltó. Es vital para evitar que las virutas en el mecanismo del láser. También es vital, mantener fichas de rayar el tambor, tan limpio y vacío. No retire la cinta protectora de las aperturas del láser en este momento.
