Paso 1: Eagle Cadsoft
Software de CAD (diseño asistido por computadora) se utiliza para crear un esquema y convertir el esquema en un PCB.
Software de Cadsoft Eagle está disponible en:
Hay una versión lite que es gratuita y lo estoy usando. Esta versión limita a dos capas (superior e inferior) y PCB 100x80mm(4x3.2 inches). Hasta el momento es adecuado para mis propósitos. No voy a entrar en mucho detalle ya que hay un montón de otros tutoriales que hacen un trabajo mejor. Voy a añadir algunos consejos que he usado.
Aquí está un gran Instructable para novatos:
Básica: Instalar y ejecutar Cadsoft Eagle, iniciar un nuevo proyecto y dibujar el esquema.
Punta: Lo instalé en una máquina de Windows 7. Se instalan en:
C:\Program Files (x86)\EAGLE-6.2.0\

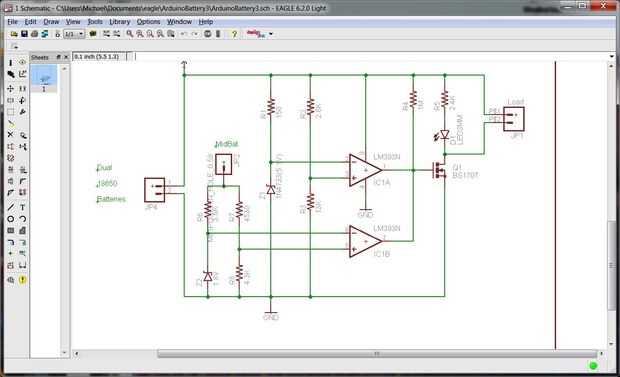

El primer paso es crear un esquema.
Captura de esquemáticos:
Componentes tienen dos características básicas, eléctricas y físicas: Cuando agregando piezas o componentes, asegúrese de que tiene el paquete adecuado. El paquete es como se verá en el PCB.
Circuitos integrados tienen dos tipos básicos. SMD es de montaje superficial. Pero la mayoría de aficionados a través del orificio. Estos son los que tienen los pasadores con piernas largas. Vea la foto. Estos se refieren a veces como DIP (paquete Dual en línea).
Resistores y condensadores: El Instructable arriba tiene algunos buenos consejos en la selección de estos. La mayoría se puede encontrar en la biblioteca de resistencias. Resistencias se pueden instalar verticalmente para ahorrar espacio.
Encontrar piezas de biblioteca que coincida con lo que comprar/tener puede ser un desafío, especialmente si utilizas ebay como yo. La biblioteca stock tiene mucho pero es a menudo confuso y difícil de encontrar lo que buscas. Hago un montón de internet para buscar piezas de biblioteca de Cadsoft Eagle.
Bibliotecas He añadido:
Sparkfunhttps://github.com/sparkfun/SparkFun-Eagle-Library
AdaFruit http://www.ladyada.net/library/pcb/eaglelibrary.html
GM http://gaussmarkov.net/wordpress/tools/software/eagle/eagle-2-libraries/
Los archivos .lbr se agregan a este directorio en mi PC:
C:\Program Files (x86)\EAGLE-6.2.0\lbr
TIP: Me gusta utilizar todas las bibliotecas para buscar piezas. Para utilizar todas las bibliotecas, en el uso de tipo de línea de comandos de Eagle *. Ver imagen para línea de comandos
TIP: No use el cable para conectar los componentes. Usar la red. Net automáticamente forman a uniones cuando terminó en pernos o en otras redes.
Tip: Algunos ICs hacen conexiones no mostrar energía y tierra. Poner la parte en el esquema, haga clic derecho sobre él, seleccione Invoke, seleccione P (Pwr) y conexiones. Entonces se puede colocar en el esquema
Tip: mover un conjunto de componentes. Utilice el grupo (cuadro de selección) para seleccionar un grupo rectangular de piezas, luego seleccione la herramienta mover. CNTRL + derecha-CLICK, mover la selección todo a donde desea que el grupo para ir.
Avanzado: Que tenga que crear o modificar parte de su propia biblioteca. Aquí está un Instructable buena:
Es realmente difícil hacer esto. Evitarlo si se puede.
