Paso 8: De perforación PCB y serigrafía
A continuación perfore el PCB. Algunas personas les gusta utilizar una prensa del taladro. Yo sólo uso mi taladro de carga portuaria.

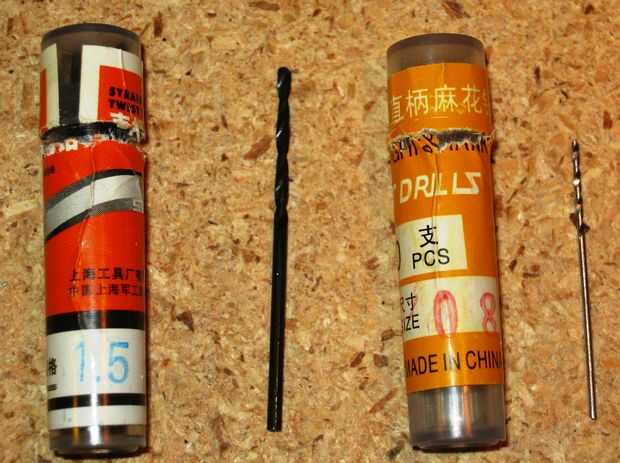

Para brocas, compré algunos pedacitos de 0,8 mm en ebay y algunos 1, 5 mm. Para agujeros más, uso el 0,8 mm. Ver fotos.

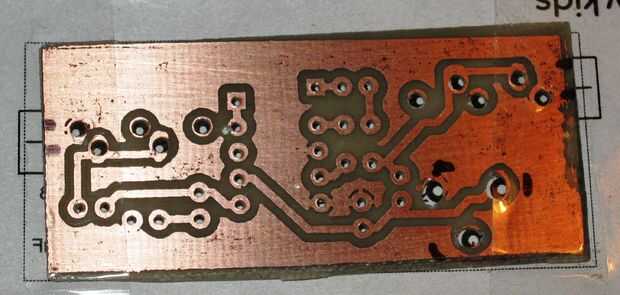

Así que todos los pequeños círculos de cobre hay que taladrar para los componentes. Coloque el lado de cobre de la PCB hacia arriba sobre un trozo de madera o fibra de madera.

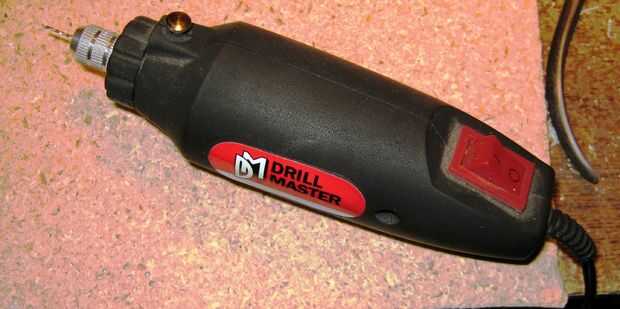

Mi pequeño amo taladro con la broca de ebay no es muy constante. Cuando enciende el Taladro broca punta gorjeos. Lo que hago es probablemente una mala manera de hacerlo pero tiene el amo de taladro, poner la broca toque el cobre, entonces iniciar el amo de taladro y el taladro.
Punta: Ya que soy un poco anal acerca de usar encima de pedacitos de taladro viejo primero, tengo un método de identificación de viejos y nuevos. Mi contenedores contienen unos 10 pedacitos de taladro. Pongo los nuevos con la punta que se pega para arriba y la utiliza con la punta que se pega hacia abajo.
Pantalla de seda:
Una ventaja de los agujeros de perforación en primer lugar, es cuando pone el PCB sobre la pantalla de seda de papel brillante, usted puede alinear los orificios.
Un método que utiliza es perforar cuatro agujeros a través de pastillas cerca de las esquinas de los PCB en el brillo de la pantalla de seda.

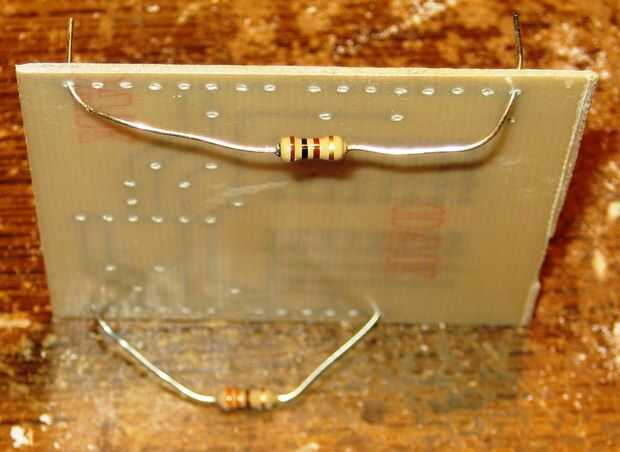

Meter algunos plomos del resistor en los correspondientes cuatro agujeros de la PCB. Vea la foto.

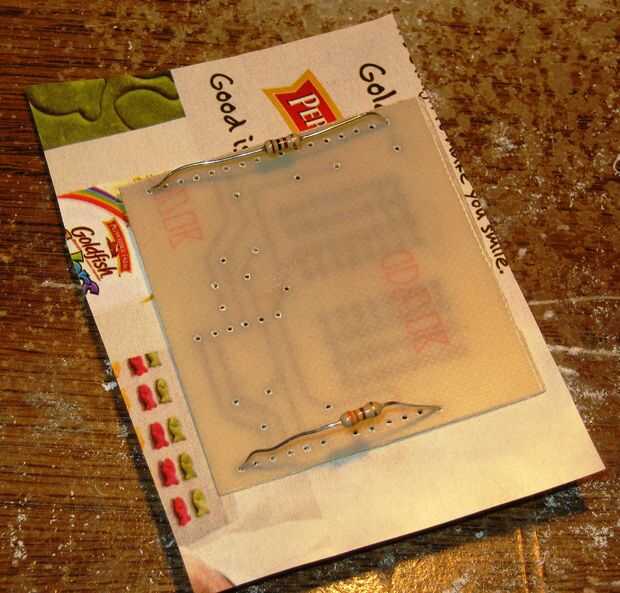

Deslice la seda capa brillante sobre la cabeza de la resistencia y coloque la brillante a ras con la placa. Vea la foto. Esto alinea la capa de seda con las huellas y las almohadillas.
La PCB para el brillante de seda de la cinta, quitar resistencias y hierro como con el rastro brillante.

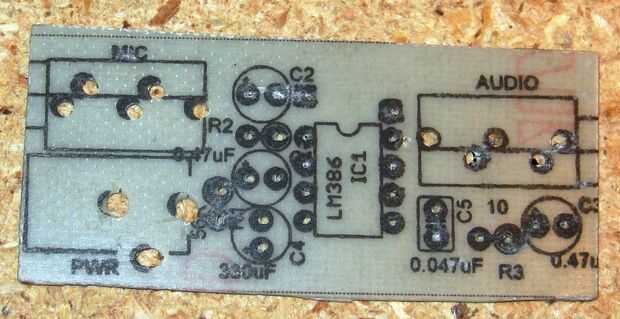

Utilice el mismo procedimiento, retire la cinta, remoje en agua y frote con cepillo de dientes para sacar brillo. Usted debe tener una seda defendido PCB. Vea la foto.
Proceso es el mismo. Alinee la placa sobre la pantalla de seda. Cinta de la PCB para el brillante. A hierro.
Retire la cinta, remojar y retire el papel.
Nota: Si hay un problema con la seda, puede limpiar los rastros de con acetona y repetir el proceso.
