Método de transferencia de toner y etiqueta engomada del método de PCB de fabricación junto con el tutorial EAGLE

"una placa de circuito impreso o PCB, se utiliza mecánicamente apoyar y eléctricamente conectar componentes electrónicos usando vías conductoras, pistas o señales rastros grabados desde hojas de cobre laminadas sobre un sustrato no conductor." es la definición en Wikipedia y en efecto es verdad.

Después de la creación de un prototipo un circuito en un protoboard o punto tablero siempre es mejor hacer un PCB para mayor estabilidad y consistencia.

Fabricación de PCB se puede caber en cualquiera de las siguientes 2 categorías,

Métodos químicos no como fresadora (CNC)
La hoja revestida de cobre se alimenta a la CNC que graba las pistas necesarias que alimentó a él por una computadora. Es tan simple como eso y usted obtenga su PCB hecho.
Métodos químicos

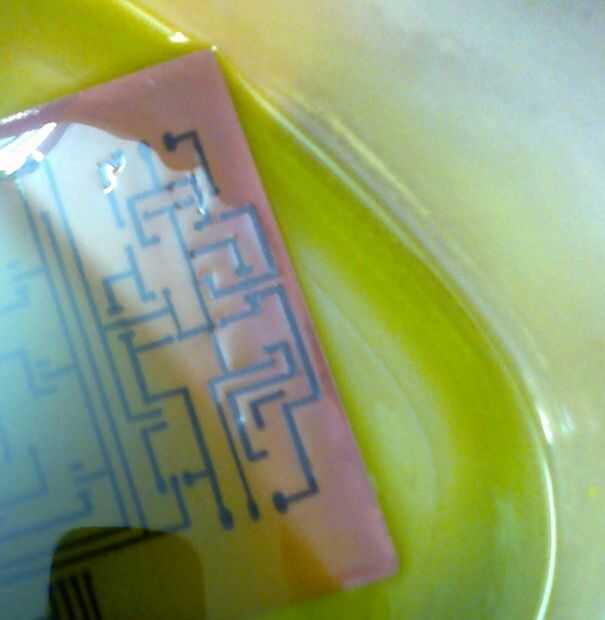

Se cubren las partes de la hoja revestida de cobre donde las pistas o rastros de señal necesitan estar presente a través de cada toner, marcador permanente tinta o etiqueta engomada de la hoja etc. (esta transferencia de toner o tinta en la mayoría de los casos se realiza a través de calor). Luego se sumerge la hoja de cobre en solución (combinación de H2O2 y ácido clorhídrico) o combo de FeCl3 y ácido clorhídrico por el cual la porción descubierta obtiene grabado al agua fuerte en la solución de la aguafuerte. Ahora el toner o marcador presente en las pistas puede ser eliminado por abrasión y el PCB listo para ser perforado y ser utilizado.

Los métodos químicos son adecuados para aficionados ya que es barato pero hay trabajo que hacer. En este instructable te doy 2 diferentes métodos de fabricación de PCB que generalmente uso,
# Método de transferencia de Toner
# Método de pegatinas
La primera es común y es un método bien probado que se puede utilizar en casa con muy poco gasto y requiere menos recursos.
Este último es una forma que descubrí recientemente y ha demostrado ser eficaz y simple pero requiere una cortadora de la etiqueta (que se utiliza en las tiendas de etiqueta).
