Mi fabricación PCB

Así que este perezoso Geek (registro antiguo) decidió empezar a hacer mi propio PCB (placas de circuito impreso). Hay un montón de Instructables bueno hacerlo pero no pude encontrar uno para hacer todo el proceso de la manera que quería. Como algunos de ustedes saben, yo soy un stickler para más detalles. Aquí están algunos de mis 'requisitos':

Cadsoft Eagle para esquemático y tablero

Una cara PCB (cobre por un solo lado)

Transferencia de tóner por una impresora láser

Muratic ácido de grabado

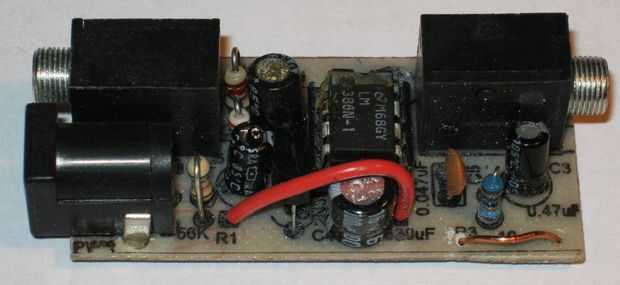

Los ejemplos que estoy usando son un amplificador de audio, un circuito de protección de batería y mi estación meteorológica Arduino shield.

Etiquetas: Arduino, Pcb, Transferencia de Toner
