Paso 8: Sujetando la hoja fija al soporte de C en forma.
La cuchilla fija se sentará en un monte que sobresale de la forma de C. Vamos a utilizar el muelle de la madera para mantener la cuchilla fija presionada contra la hoja de corte.
Considerar, por un momento, un par de tijeras manuales y examinar sus hojas, notarás un leve arco hacia afuera. Esta inclinación de las palas ayuda a concentrar la máxima fuerza en un único punto de contacto. El efecto de que es un corte mucho mejor que usted podría lograr con hojas de corte recto. Para replicar este efecto que tendremos que ángulo de la cuchilla fija a la lámina de corte, podemos hacerlo lijando un ángulo en la montura de hoja fija.
1 | Crear un bloque de madera que puede fijar la hoja fija. Usted necesitará asegurarse de que se empuje la lámina fija más allá del disco de corte y que las dos hojas no están en línea con los demás. Usaremos este traslapo a Junte las dos cuchillas.

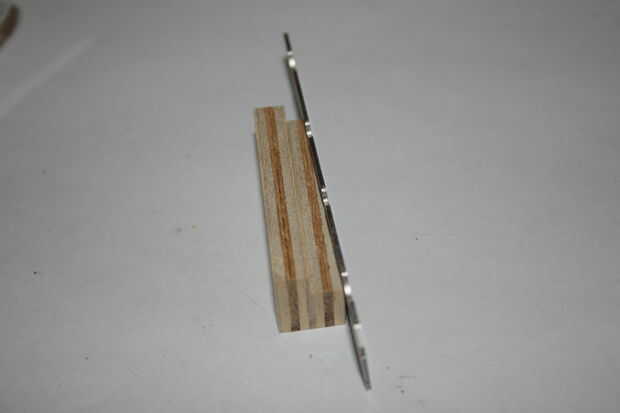

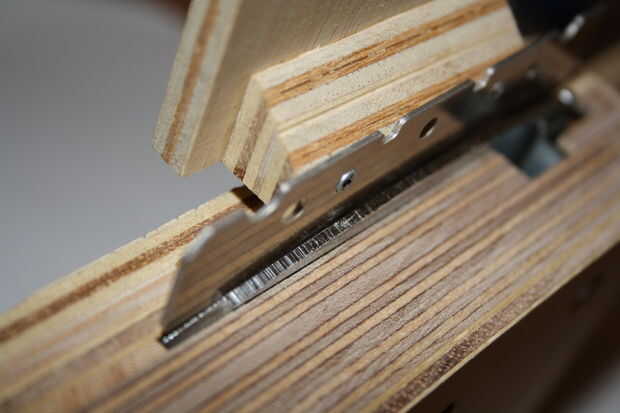

2 | Antes de pegar los bloques y la forma de C, o perforar los orificios Coloque el bloque y la cuchilla contra la forma de C. Debe presionar juntos en un extremo, y habrá un espacio en el otro. El bloque de madera necesitará pulirse para que no habrá espacios a cualquiera de los extremos. He encontrado la diferencia, sobre una longitud de 5cm, de aproximadamente 1mm. Usé esta medida para el bloque del ángulo. Puedes ver este ángulo en la primera fotografía.

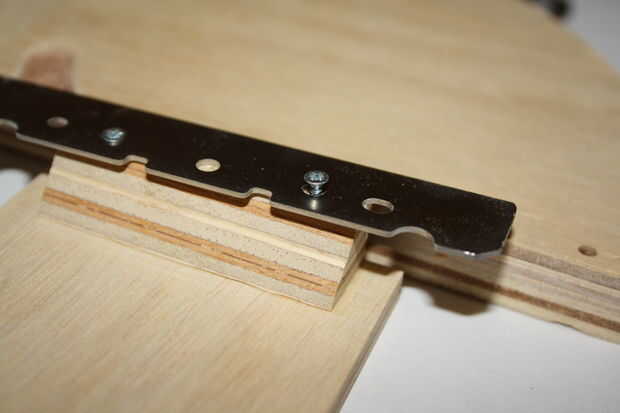

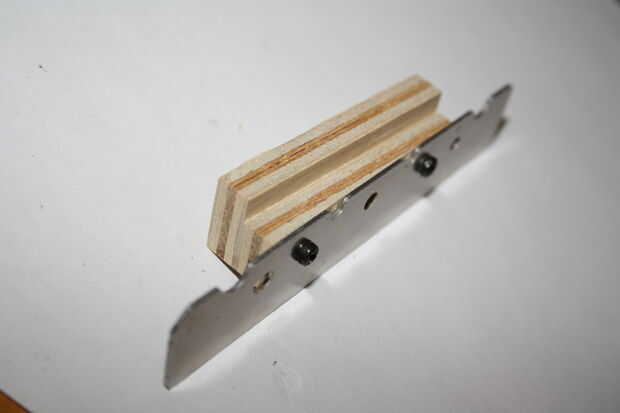

3 | La hoja tiene varios agujeros ya, va a utilizar dos para atornillar el bloque. Cuando los orificios de perforación Asegúrese de ángulo el bloque para que los agujeros ir a 90 grados a la hoja fija. Si no haces esto los tornillos no se sentará al ras contra la hoja.

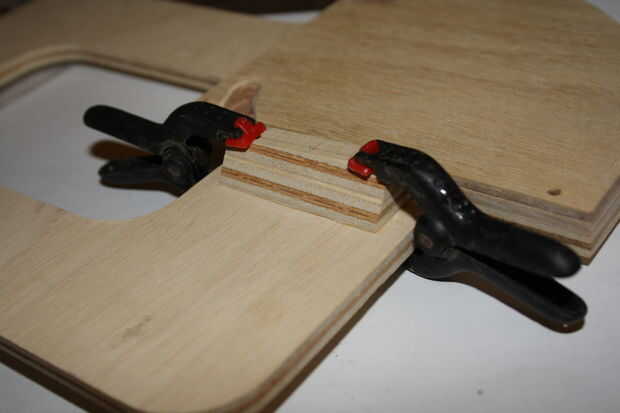

4 | Pegar los bloques y la forma de C.

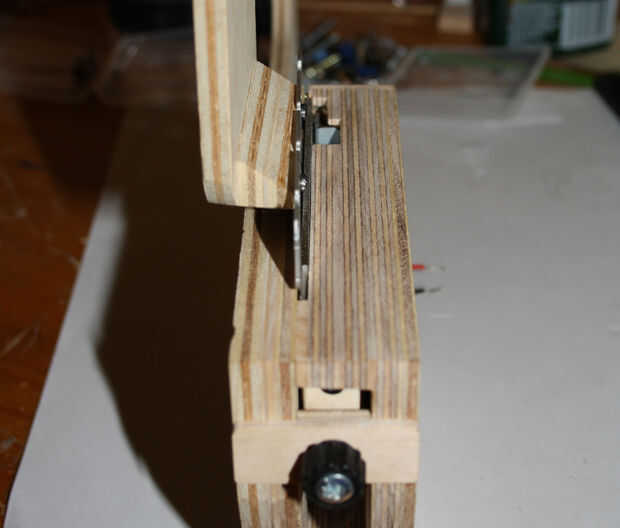

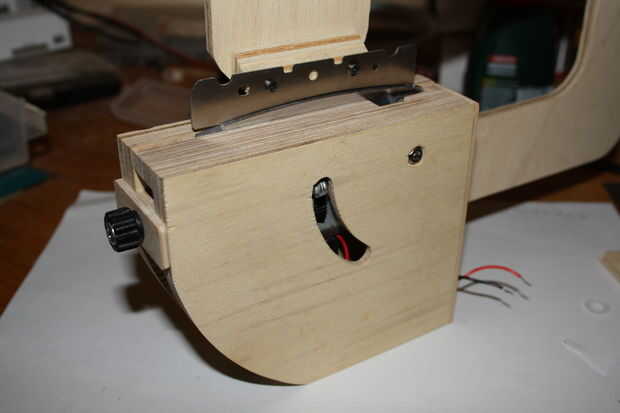

5 | Fijar la hoja fija a la forma de C y montar las tijeras de la mesa.

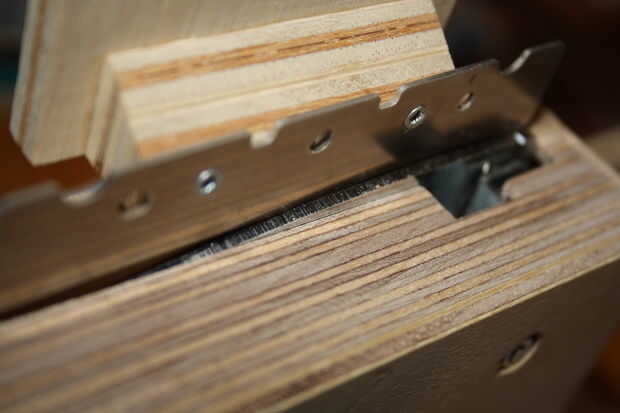

6 | Compruebe el movimiento de las dos cuchillas. Las dos cuchillas sólo contactar en un solo punto en cualquier posición de la cuchilla de corte dada.

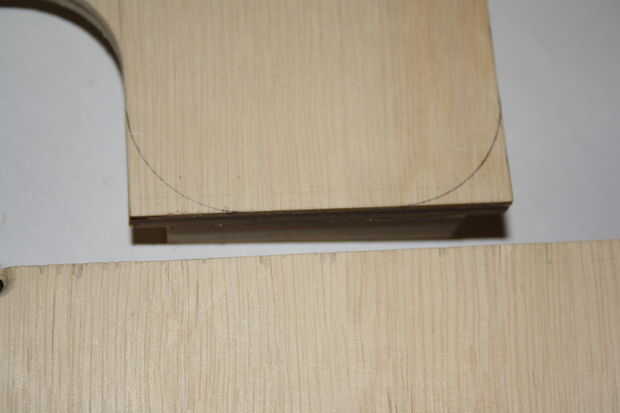

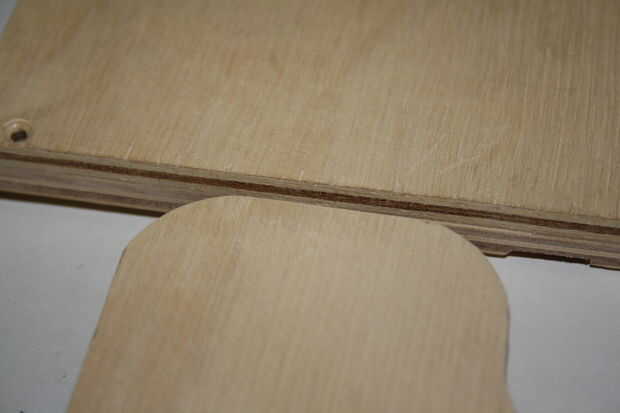

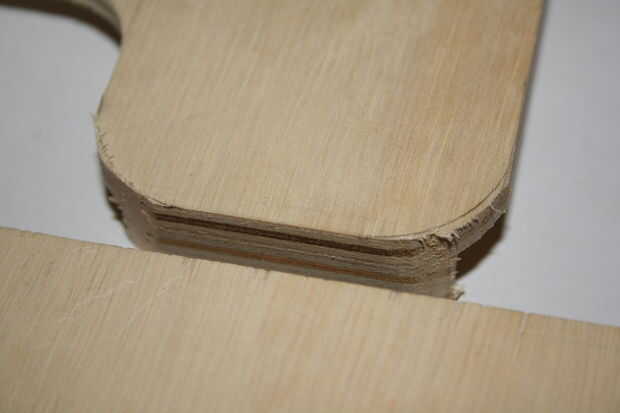

7 | Cuando usted está satisfecho con la alineación marcar los bordes cuadrados en la forma de C y redondear para que coincidan con las curvas de la forma C.

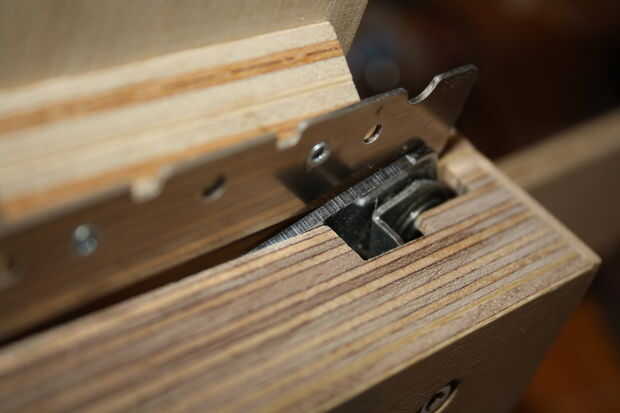

8 | Prueba el movimiento de corte mediante la conexión del regulador del motor. Encontré que la cuchilla fija se salga de la cuchilla y el mecanismo jam. Para solucionar esto había alargado el orificio del tornillo trasero y bajar el extremo posterior de la hoja. Puedes ver este pequeño ángulo en una de las fotos.
Si todo está configurado correctamente debe ser capaz de cortar el papel...
