Mesa tijera | La vanguardia de la tecnología! ¿ (1 / 17 paso)

Paso 1: Materiales y preparativos

Impresoras de recibo tienen un mecanismo para cortar el papel, así que usted puede caminar con su recibo sin tomar todo el rollo de papel y la impresora junto con usted. La próxima vez ir de compras a escuchar el disco poco después de que la impresión ha terminado. Habrá un ruido, como el corte de papel. Es que mecanismo de corte se se explota para nuestras tijeras de la mesa.

Hay dos acciones de corte diferentes, que se mueve que una hoja entera remite para cortar el papel, y otro, que nos interesa, gira un disco alrededor de un punto en un extremo. La acción de rotación es idéntica al corte con unas tijeras y con un poco de jiggery-pokery que deberíamos podemos obtener mucho control del corte como sea posible con un par de manualmente operado tijeras.

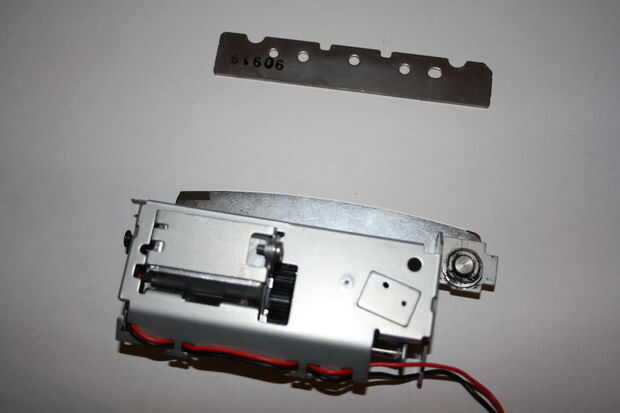

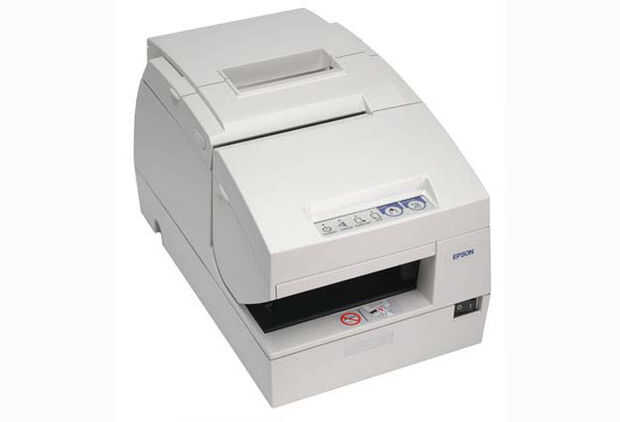

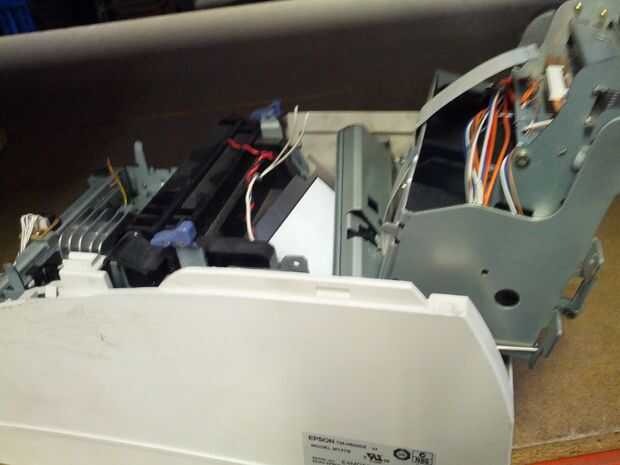

Voy a utilizar una viejo Epson M147B impresora termal del recibo como donante para este proyecto, cualquier impresora de recibo hará siempre y cuando tenga la herramienta de corte correcta. Tendremos que tira de la máquina y retire toda la diversión piezas. Los dos elementos principales son la cuchilla de corte mecánico y la cuchilla fija.

Tijeras son filosas. Por favor evite cortarse. Sangre manchará madera, ropa y su reputación. Cuidar y mantener cualquier rocas de las tijeras.

Partes utilizadas de la impresora;

  • La cuchilla de corte mecánico.
  • La cuchilla fija.

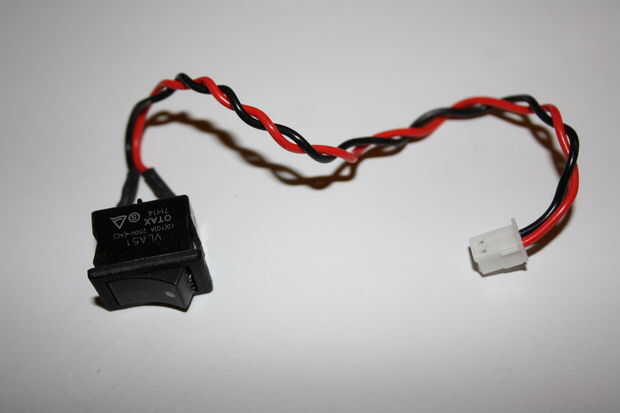

  • El interruptor de encendido.

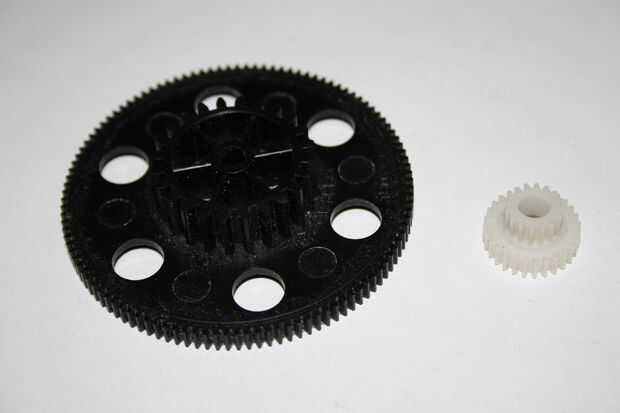

  • Un engranaje grande.
  • Un engranaje pequeño.
  • Un resorte de extensión.

Partes adicionales;

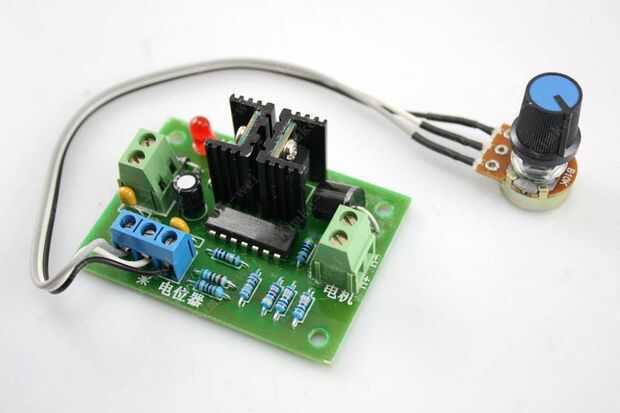

  • 12v-24v DC controlador de Motor (enlace).

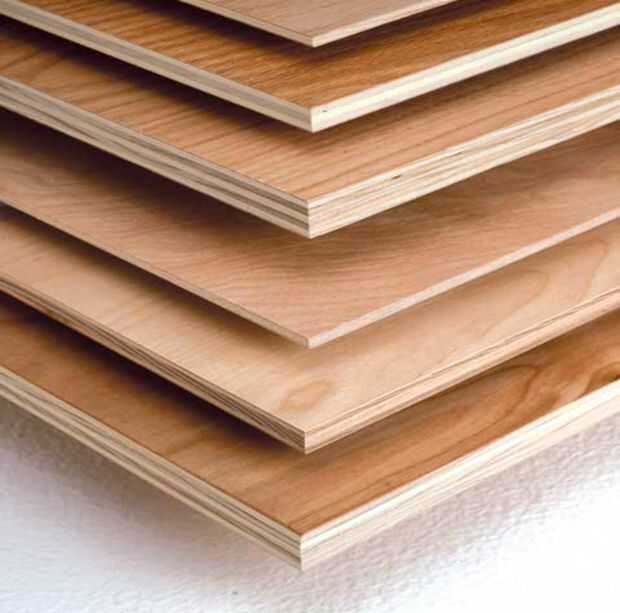

  • Madera contrachapada.

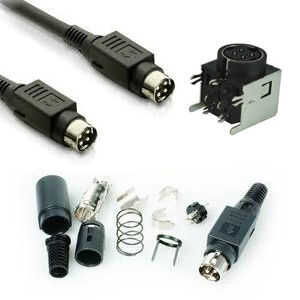

  • zócalos de 2 x 4 pines (enlace).
  • clavijas de 2 x 4 (enlace).
  • 2 metros de cable de 4 hilos (enlace).

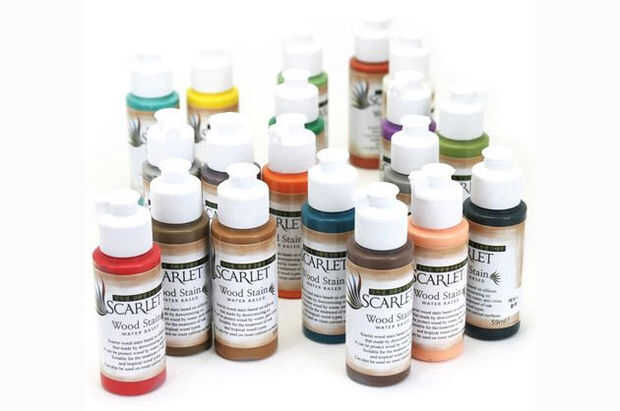

  • Madera de la mancha (enlace).
  • Tornillos varios.
  • Resorte de compresión x 1.

Herramientas

  • Dremel.
  • Taladro de mano eléctrico.
  • Sierra caladora de mano eléctrica.
  • Bloque de lijado.
  • Archivos de la aguja.
  • Conductores del tornillo.
  • Sierra para metales.
  • Abrazaderas.

Buscar en Google para número de modelo del motor (FK-180SH) traída para arriba de una hoja de datos que detalla las especificaciones de alimentación del motor. Con esta información he seleccionado un controlador de motor 12-24v DC.

Video del final...
